Laskemalla tukipyörien haarukoiden molemmilla puolilla
näkyvät hampaat varmistat, että haarukat ovat samassa
kulmassa. Kun tukipyörän haarukka on asetettu
paikalleen, siinä olevat hampaat pitävät pyörän tukevasti
paikallaan ja mahdollistavat pyörän säädön 16° alueella
säätövälin ollessa 2°. Tarkista pyörän suorakulma maahan
nähden haarukan litteän etupuolen avulla (kuva 4.15).
Patentoitu tukipyörän haarukan rakenne mahdollistaa
haarukan kääntämisen, jonka ansiosta haarukan asentoa
voidaan säätää suorassa kulmassa maahan nähden
istuimen kallistuskulmaa muutettaessa.
Suuntavakavuuden säätö
Avaa haarukan alapuolella sijaitsevat kuusiokoloruuvit (1).
Nyt voit poistaa pultin (2). Voit nyt kääntää mustaa
istukkaa (3) vasemmalle tai oikealle.
Vasen – tuoli puoltaa vasemmalle
Oikea – tuoli puoltaa oikealle
Kiristä pultti (2) takaisin paikalleen. Aseta haarukka 90°
kulmassa maahan nähden.
Kiristä nyt pultti (1) takaisin paikalleen. (kuva 4.16).
Pyörien asennon säätöä
Pyörien asennon säätö
Tärkeää: Parhaan mahdollisen liikkumisen kannalta
takapyörien asento on säädettävä optimaaliseen
asentoon.
Mittaa etu- ja takapyörien välinen etäisyys pyörätuolin
molemmin puolin ja varmista, että etäisyydet ovat
keskenään samat.
Etäisyyksien välinen heitto voi olla enintään
5 mm.
Säädä pyörät rinnakkaisesti samaan asentoon
löysäämällä pultit ja kääntämällä akseliholkkia Varmista
kaikkien säätötoimien jälkeen, että kaikki ruuvit on
kiristetty oikein, (katso vääntömomenttia koskeva sivu).

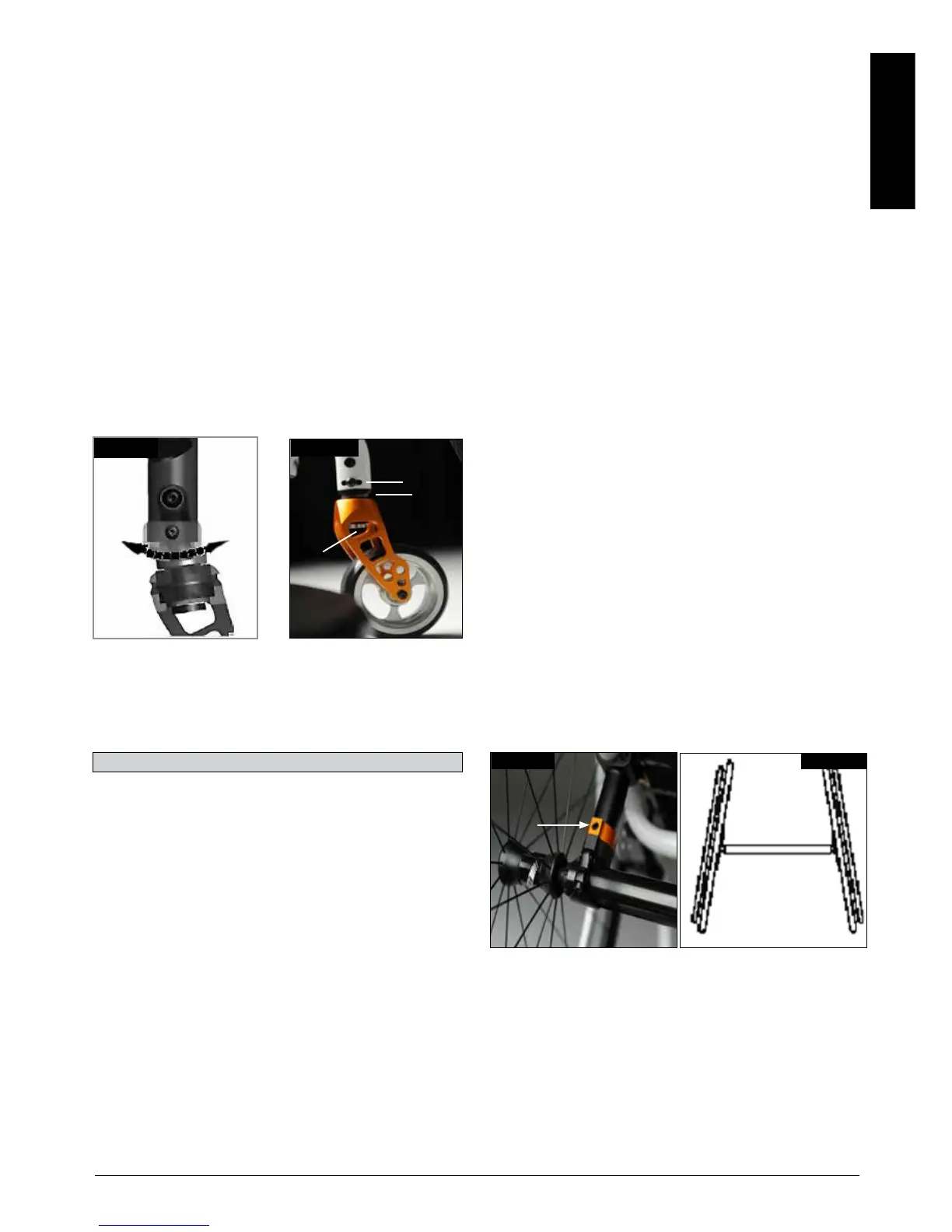

Kuva 4.15
+8 -8
Kuva 4.16
1
2
3
HELIUM - aurauskulman säätö
Pyörien aurauskulman (suunnassa sisään/ulos) nollaus.
HUOMAUTUS: 0° kallistussylinterillä varustetun
pyörätuolin pyörien aurauskulmaa ei voi säätää. Tämä
asetus koskee vain 3° ja 6° kallistussylintereitä.
Pyörien aurauskulmalla sisään tai ulos ilmaistaan kuinka
hyvin takapyörät kohdistuvat maahan. Aurauskulma
määrittää, kuinka hyvin pyörätuoli rullaa eteenpäin. Kun
aurauskulma on nollassa, pyörätuolin pyöriin kohdistuu
normaali vierintävastus.
Pyörien aurauskulman (sisään/ulos) nollaus: löysää
kulmapidikkeen kuusiokoloruuvit (1) (1 kummallakin
puolella). Tarkista mittarin kuulan sijainti (2) ja käännä
kulmaputkea (3) kunnes kuula on vaakatasossa keskellä.
Aurauskulma on nyt nollattu.
Tarkista ennen ruuvien (1) kiristämistä, että akseliputki on
kohdistettu keskiasentoon. Välyksen tulee olla sama
molemmin puolin tai sitä ei tule olla ollenkaan. Kiristä
ruuvit momenttiin 7 Nm. (kuva 4.17 - 4.19).
Takapyörien pyörävälillä tarkoitetaan takapyörien
yläreunan ja selkänojan putkien välistä etäisyyttä, joka on
tehtaalta toimitettuna 1,25 cm. Väliä on suurennettava, jos
pyörien ja valinnaisten korkeussuunnassa säädettävien
käsinojien väliin on luotava suurempi väli (kuva 4.20).
HUOMAUTUS: Säädä takapyörien pyörävälit pyörä
kerrallaan. Pyörien kallistuskulman säätö muuttuu, jos
molemmat puolet löysätään samanaikaisesti.
Kallistussylinterin (4) osat liikkuvat teleskooppisesti
kallistusputkessa (5) takapyörien pyöräväliä säädettäessä
ja lukkiutuvat paikoilleen ääriasennossa. Löysää
kallistusputkeä lähinnä oleva ruuvi (6) pyörätuolin
vasemmalla puolella. Säädä haluamasi pyöräväli
siirtämällä pikalukolla varustettua akselia sisään- tai
ulospäin. Kiristä ruuvit momenttiin 7 Nm. Toista sama
pyörätuolin oikealla puolella ja säädä pyöräväli siten, että
se on sama kuin vasemmalla puolella.
Kuva 4.17
1
Kuva 4.18
