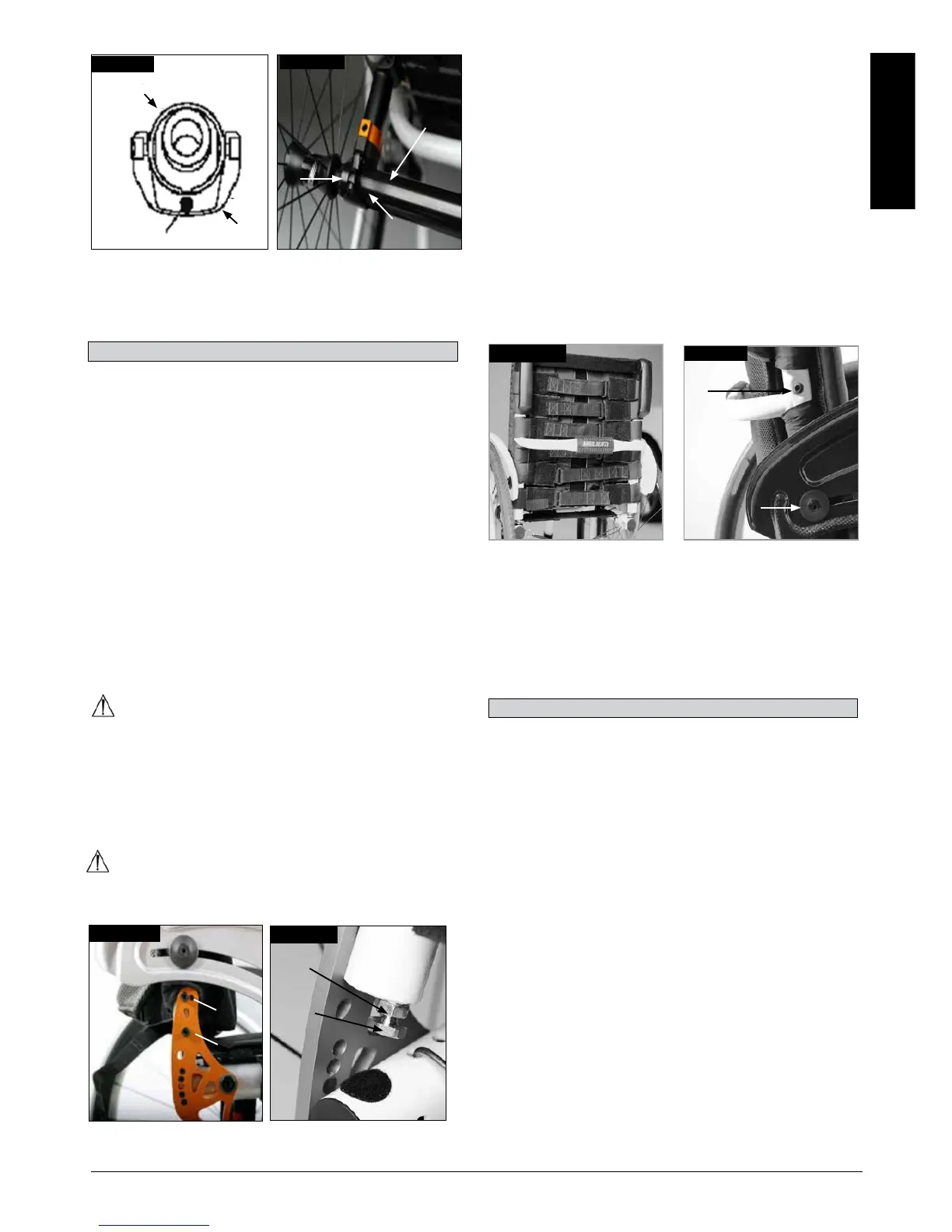

El ángulo del respaldo se ajusta modificando la posición
de la clavija en la pletina de montaje del respaldo. La
clavija (1) debe quedar bien fijada en el orificio de ambos
lados, permitiendo un ajuste de ángulo de 8,5º.
Inserte las patillas rojas de plástico en los orificios no
utilizados. Para alcanzar un incremento menor de ángulo
(3,5º), afloje el tornillo Allen (2) y vuelva a insertarlo en el
segundo orificio. Utilice la fuerza de torsión
correspondiente (ver matriz) para ajustar el tornillo de
manera adecuada (2).
Esto le permite un cambio de 12º en el ángulo del
respaldo. A continuación, transfiera la clavija (1) a la
dirección opuesta al siguiente orificio, lo que le permite un
cambio de 12º - 8,5º= 3,5º. (Fig. 4.21)
Para reducir el juego en el respaldo, puede aflojar la
tuerca (1) y, a continuación, establecer la posición
deseada utilizando el tornillo de fijación (2). Vuelva a
ajustar la tuerca (1). (Fig. 4.22).
¡PRECAUCIÓN!
Debe volver a ajustar los tornillos. De lo contrario,
Libere el respaldo tirando del cordón. Empújelo hacia
adelante para plegarlo. Para volver a colocar el respaldo
en su posición original, tírelo hacia atrás al máximo
posible, hasta que quede fijado en ambos lados.
¡PRECAUCIÓN!
Al plegar el respaldo, evite el atrapamiento de los dedos.
Fig. 4.21
1
2
Fig. 4.22
1
2
Fig. 4.20
4
5
6
Fig. 4.19
BOLA
3
2
La tensión de la tapicería del respaldo ajustable puede
ajustarse mediante el uso de varias correas.
Se puede acceder a la tapicería del respaldo a través de
una abertura, y así almohadillarse a gusto de cada
persona (Fig. 4.23).
El respaldo puede fijarse en varias posiciones de altura,
de 2,5 cm en 2,5 cm. Los tramos de ajuste son los
siguientes 25 - 30 cm, 30 - 35 cm, 35 - 40 cm y 40 - 45
cm. Afloje los tornillos (1+2) y coloque el respaldo a la
altura deseada. Vuelva a apretar los tornillos (ver sección
Presión). (Fig. 4.24).
Protectores laterales
Fig. 4.23
Fig. 4.24
1
1
(Fig. 4.25 - 4.28).
1. Instalación
instalado en el armazón de la silla.
2. Ajuste de la altura
deseada.
a. Tire de la palanca 3 y levante el reposabrazos entero.
a. Deslice el reposabrazos hasta volver a insertarlo y
fijarlo en el receptor.
