Du kan kontrollere at begge gaflene er stilt parallelt ved å
telle tennene som er synlige på begge sider. Når du har
justert svinghjulsgaflene vil tennene gi en sikker stilling,
og kan justeres opp til 16° i trinn på 2°. Bruk den flate
siden foran på svinghjulsgaffelen for å kontrollere at
vinkelen er plan med underlaget (Fig. 4.15).
Dette patenterte designet gjør at svinghjulsgaffelen kan
snus, slik at den står i rett vinkel i forhold til underlaget når
setevinkelen endres.
Skru opp sekskantskruene (1) på undersiden av gaffelen.
Skru deretter opp skruen (2). Du kan nå dreie den sorte
holderen (3) mot høyre eller venstre.
Venstre – rullestolen vil trekke mot venstre
Høyre - rullestolen vil trekke mot høyre
Stram deretter til skruen (2) på nytt. Still gaffelen i 90°
vinkel i forhold til gulvet.
Stram deretter skruen (1) på nytt. (Fig. 4.16).
Rullestolen vil kun rulle slik den skal dersom
stillingen for drivhjulene er optimert, som betyr at
hjulstillingen må justeres på riktig måte.
For å gjøre dette, mål avstanden mellom både
svinghjulene og drivhjulene for å forsikre deg om at de er
parallelle med hverandre.
Forskjellen mellom begge målene skal ikke overstige
5 mm.
For å justere hjulene slik at de er parallelle med
hverandre, løsne på skruene og vri akselhylsen deretter.
Kontroller at alle skruer er strammet som de skal etter
enhver justering (se avsnittet om Tiltrekkingsmoment).

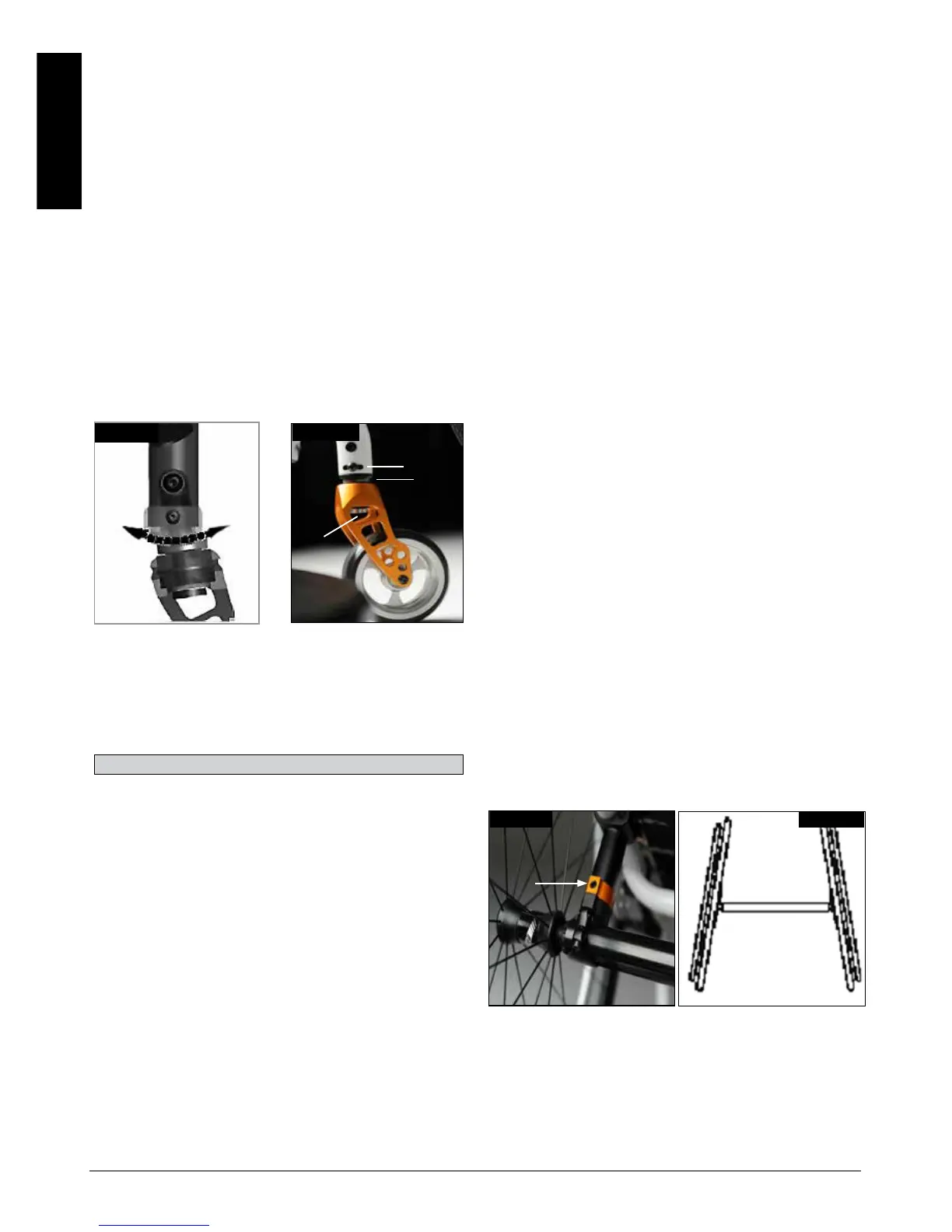

Fig. 4.15
+8 -8
Fig. 4.16
1
2
3
Stille spissing/spredning til null
MERK: Det går ikke an å stille spissing/spredning på
rullestoler som er utstyrt med 0° cambersylindere. Denne
justeringen kan kun utføres på stoler med 3° og 6°
cambersylindere.
Betegnelsen "spissing/spredning" definerer hvordan
drivhjulene på stolen er plassert i forhold til underlaget.
Dette vil igjen avgjøre hvor lett stolen kan rulle. Du oppnår
normal motstand eller rullemotstand når spissing/
spredning er stilt til null.
Stille spissing/spredning til null: Løse de to skruene (1)
(en på hver side) som fester klemmen på vinkelrøret.
Kontroller kulen i den horisontale stillingen (2), og vri
vinkelrøret (3) til kulen er i midten. Spissingen er nå stilt til
null.
Før du strammer til skruene (1), må du kontrollere at
vinkelrøret er sentrert fra venstre mot høyre. Før du
strammer til skruene (1), må du kontrollere at vinkelrøret
er sentrert fra venstre mot høyre. Stram til skruene med et
tiltrekkingsmoment på 7 Nm. (Fig. 4.17 - 4.19).
Justere akselavstanden:
Akselavstanden bak er avstanden mellom den øvre delen
på drivhjulene og ryggrørene. Fabrikkinnstillingen er 1,25
cm. Det kan være nødvendig å øke denne avstanden hvis
det er behov for større rom mellom hjulene og valgfrie
høyderegulerbare armlener (Fig. 4.20).
MERK: Når du justerer den bakre akselavstanden, må du
justere ett hjul av gangen. Hvis begge hjulene løsnes
samtidig, vil spissingen/spredningen også endres.
Akselavstanden justeres ved å strekke delen på
cambringen (4) inn eller ut av camberrøret (5), før det
låses på plass når det er trukket helt inn eller ut. Løsne på
skruen (6) nærmest camberrøret på venstre side av
stolen. Flytt hurtigkoblingen innover eller utover til du har
fått akselavstanden du ønsker. Stram til skruene med et
tiltrekkingsmoment på 7 Nm. Gjenta denne
fremgangsmåten på høyre side av stolen, og juster
avstanden slik at den er like stor som på venstre side.
Fig. 4.17
1
Fig. 4.18
