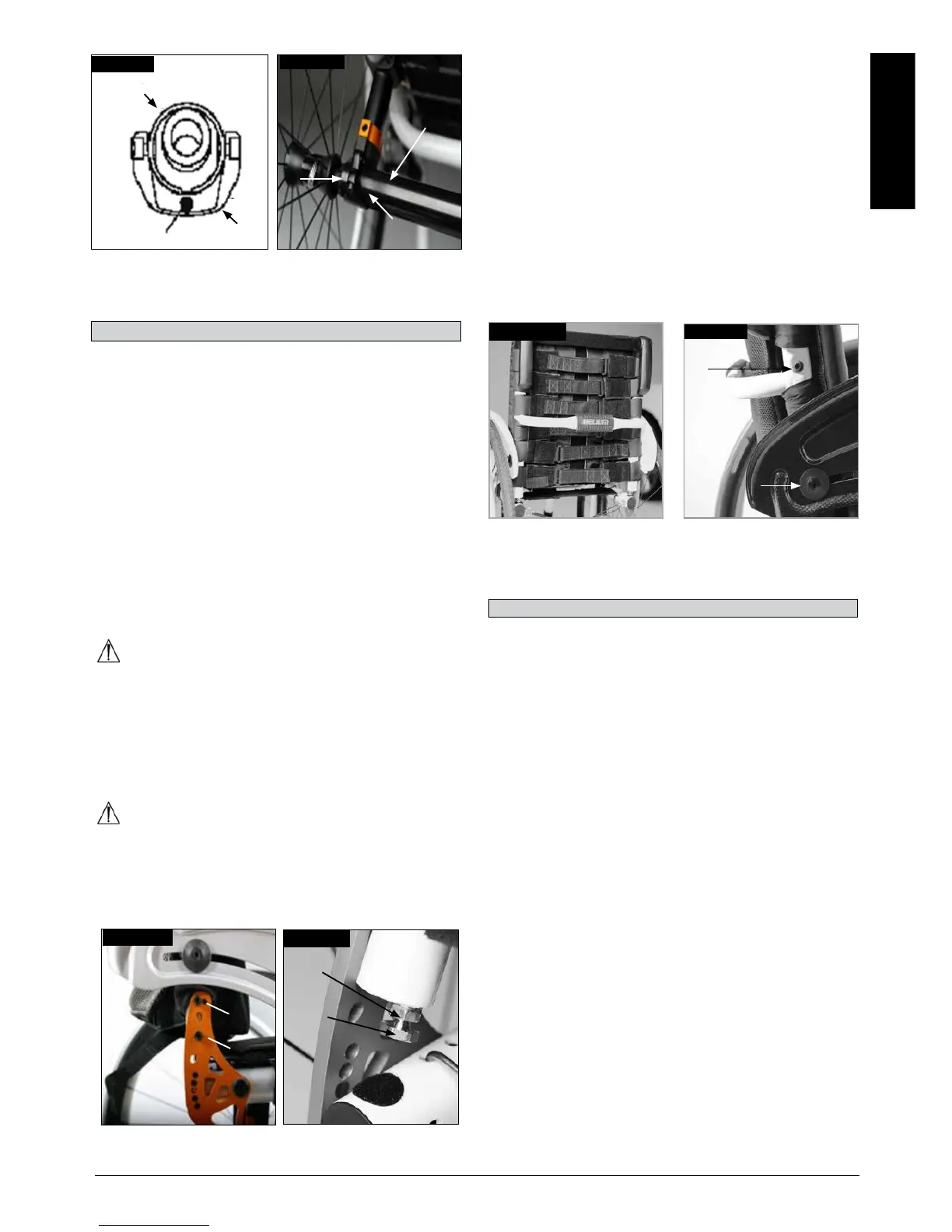

Ryggstödets vinkel justeras genom att ändra läget på
stiftet i ryggstödets fäste. Stiftet (1) måste vara fullständigt
på plats i hålmönstret på båda sidor. Detta ger en
vinkeljustering på 8,5°.
För in de röda plaststiften i de oanvända hålen. För att
kunna justera vinkeln i mindre steg (3,5°) lossar du
insexskruven (2) och skruvar in den i det andra hålet.
Använd rätt åtdragningsmoment (se tabell) för att dra åt
skruven (2).
Detta ger 12 graders förändring av ryggstödsvinkeln.
Flytta sedan stiftet (1) i motsatt riktning till nästa hål, vilket
ger 12° 8°= 3,5 graders förändring. (Fig. 4.21)
För att minska glapp i ryggstödet kan muttern (1) lossas.
Bästa möjliga läge kan sedan ställas in genom att
använda stoppskruven (2). Dra sedan åt muttern igen (1).
(Fig. 4.22).
VIKTIGT!
Lossa ryggstödet genom att dra i snöret. Skjut det
samtidigt framåt för att fälla ned det. Du återställer
ryggstödet till sitt ursprungliga läge genom att dra det så
långt bakåt som det går, tills det låses fast på bägge sidor.
VIKTIGT!
Se till att du inte klämmer fingrarna när du viker ned
ryggstödet.
Fig. 4.21
1
2
Fig. 4.22
1
2
Fig. 4.20
4
5
6
Fig. 4.19
KULA
3
2
Ryggstödet kan spänningsjusteras med hjälp av flera
band.
Ryggstoppningen kan nås från insidan via en öppning och
användaren kan själv anpassa mängden stoppning, (Fig.
4.23).
Ryggstödshöjden kan varieras i steg om 2,5 cm.
Justeringsområdena är 25- 30 cm, 30- 35 cm, 35- 40 cm
och 40- 45 cm. Lossa skruvarna (1+2) och ställ in
ryggstödet på önskad höjd. Därefter drar du åt skruvarna
igen (se avsnitt om åtdragningsmoment). (Fig. 4.24).
Sidoskydd
Fig. 4.23
Fig. 4.24
1
1
(Fig. 4.25 - 4.28).
1. Installation
2.
höjd.
a. Dra i spak 3 och lyft hela armen.
4. Byta ut armstöd
a. Skjut tillbaka armstödet i monteringsfästet tills armen
låses på plats.
