7. Hållare
10. Klämskruvar
(Fig. 4.25 - 4.28).
Justera spänningen i armstödets monteringsfäste
För att dra åt eller lossa den yttre armstödsstolpens
spänning i monteringsfästet:
1. Lossa det fyra justeringsskruvarna (9) på sidorna i
monteringsfästet.
2. Dra åt monteringsfästet för att uppnå önskad spänning,
när armstödet sitter i monteringsfästet (7).
3. Dra åt de fyra skruvarna (9). (144 in-lbs, 16,3 Nm)
1. Lossa på de två klämskruvarna (10) tills spänningen är
lös.
2. Skjut monteringsfäste till önskad position.
3. Drag åt skruvarna.
1
3
6
2
5
9
7
4

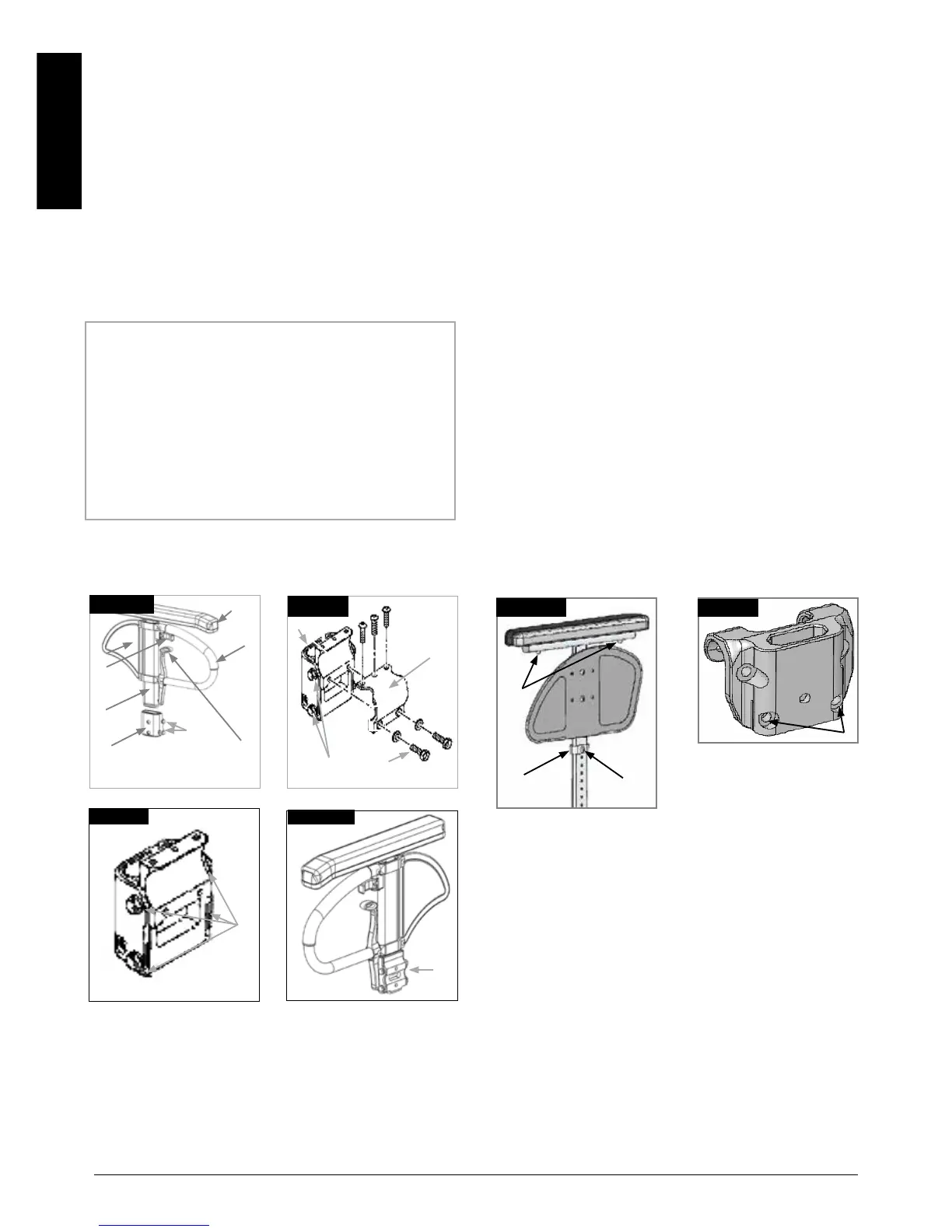

Fig. 4.25
10
7
8
9
Fig. 4.26
9
10
9
Fig. 4.27
Fig. 4.28
7
Höjdjusterbart armstöd
Montering: Sätt i armstödsstolpen i hållaren, belägen på
rullstolens ram, tills det tar stopp
Ta ur armstödsstolpen från hållaren.
Justera läget för höjdjusteringsfästet (1) genom att ta bort
skruven (2) och flytta till önskat läge. Fäst skruven igen
och dra åt.
Sätt tillbaka armstödsstolpen i hållaren, (Fig. 4.28.1).
Armstödsplattan kan justeras genom att lossa skruvarna
(3), och sedan flytta armstödsplattan till önskat läge. Fäst
skruvarna igen, (Fig. 4.28.1).
Justera armstödshållaren
Spänningen i armstödshållaren kan justeras (spännas /
lossas) med 2 skruvar (1) - (Fig. 4.28.2).
1
2
3
1
