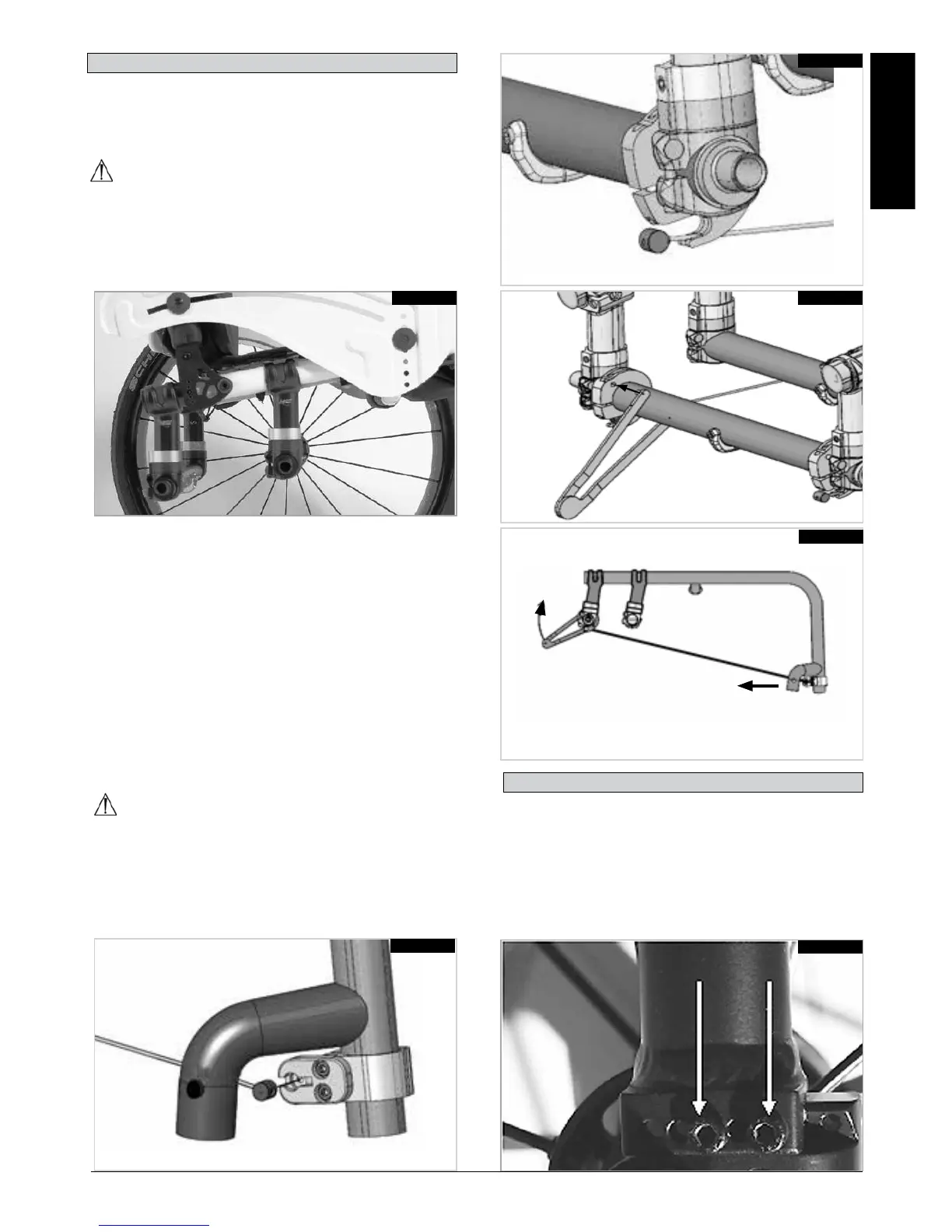

Żeby przesunąć środek ciężkości w tył, należy
wyregulować oś napędu ręcznego. To pozwala na
bezpieczne korzystanie z napędu ręcznego (Rys.
4.10.1).
Korzystanie z napędu ręcznego bez osi napędu ręcznego
może sprawić, że wózek będzie niestabilny, co w
rezultacie może spowodować obrażenia u użytkownika
lub innych osób.
Rys. 4.10.1
Żeby zmienić położenie środka ciężkości, należy
wykręcić obie śruby (A) i przesunąć wspornik w
odpowiednie położenie, (Rys. 4.10.6). Ponownie włożyć i
dokręcić śruby (5 Nm).
A
Rys. 4.10.6
Montaż zestawu wzmacniającego dla napędu ręcznego:
• Włożyć złączkę po jednej stronie kabla do gniazda w
przedniej części ramy (Rys. 4.10.2).
• Włożyć złączkę po drugiej stronie kabla do gniazda
w tylnej części ramy (Rys. 4.10.3).
• Włożyć napinacz (A) do gniazda w tylnej części
ramy (Rys. 4.10.4).
• Przesunąć napinacz (A) do góry, aż gniazdo i przód
rurki (B) nie zaczną się przesuwać w tył (Rys.
4.10.5).
• Trzymając kabel napięty przy pomocy napinacza,
dokręcić śrubę w tylnym gnieździe kabla (Rys.
4.10.5). .
• Powtórzyć czynności po drugiej stronie.
Sprawdzić napięcie kabli po obu stronach przed
użyciem napędu ręcznego i po zakończeniu jego
użytkowania.
Rys. 4.10.2
Rys. 4.10.3
Rys. 4.10.4
A
Rys. 4.10.5
A
B
