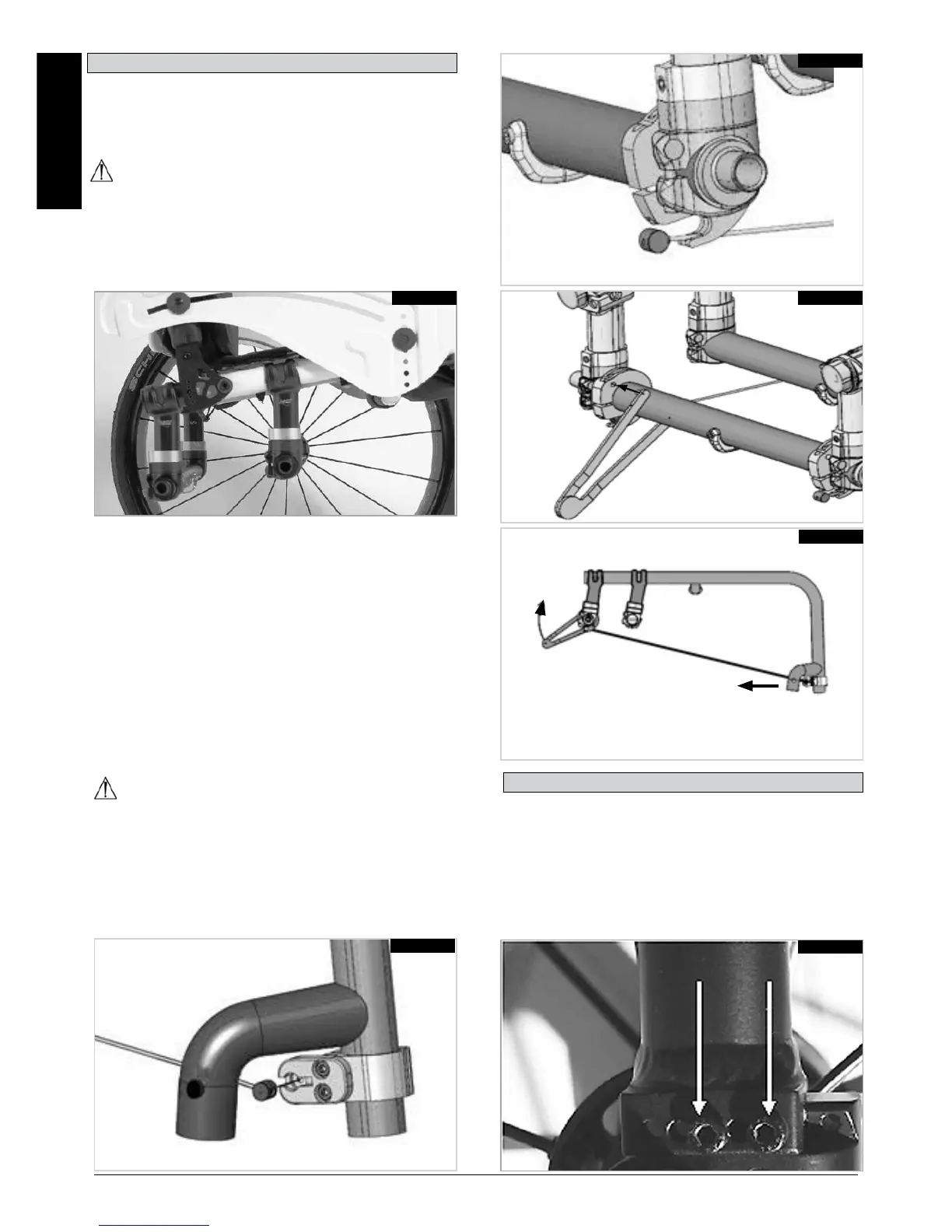

Handcykelaxel
Det är nödvändigt att justera handcykelaxeln för att flytta
tyngdpunkten bakåt. Detta tillåter säker användning av ett
handcykel tillbehör, (Fig. 4.10.1).
FARA!
Bruk av handcykel utan handcykelaxel gör rullstolen
instabil och kan leda till allvarlig skada för brukare och
andra personer.
Fig. 4.10.1
För att justera tyngdpunktens centrum (COG) ta bort 2
skruvar, (A) och flytta fästet till valt läge, (Fig. 4.10.6).
återmontera och dra åt skruvarna (5Nm)
A
Fig. 4.10.6
För att montera handcykelaxelns förstärkningskit:
• Sätt in munstycket i ena änden av kabeln till
receptorn i ramens framsida, (Fig. 4.10.2).
• Sätt in munstycket i den andra änden av kabeln till
receptorn i ramens baksida, (Fig. 4.10.3).
• Sätt in spännverktyget, (A), till kabelreceptorn i
ramens baksida, (Fig. 4.10.4).
• Flytta spännverktyget, (A), uppåt tills receptorn och
frontröret, (B), bara börjar röra sig mot bakänden,
(Fig. 4.10.5).
• Håll kabeln spänd med spännverktyget och dra åt
skruven på den bakre kabelreceptorn, (Fig. 4.10.5). .
• Upprepa förfarandet på andra sidan.
VARNING!
Spänningen på båda kablarna måste kontrolleras före
och efter användning av handcykel.
Fig. 4.10.2
Fig. 4.10.3
Fig. 4.10.4
A
Fig. 4.10.5
A
B
