Para garantir o ajuste paralelo das forquetas, basta contar
os dentes visíveis em ambos os lados. Depois de ajustar
a forqueta da roda giratória, os dentes garantem uma
posição segura, permitindo ajustar até 16° em
incrementos de 2°. Use o lado plano na parte dianteira da
forqueta da roda giratória para verificar a posição de
ângulo reto em relação ao chão (Fig. 4.15).
O design patenteado permite virar a forqueta da roda
giratória, para que o possa ajustar em ângulos rectos em
relação ao chão quando alterar o ângulo do assento.
Ajuste da estabilidade direcional
Desaparafuse os parafusos Allen (1) na parte inferior da
forqueta. Então, pode abrir o parafuso (2). Agora pode
rodar a ranhura preta (3) para a esquerda ou direita.
Esquerda – a cadeira puxa para a esquerda
Direita – a cadeira puxa para a direita
Depois, aperte de novo o parafuso (2). Aplique um ângulo
de 90° da forqueta até ao chão.
Agora, aperte de novo o parafuso (1). (Fig. 4.16).
Alinhamento das Rodas
Ajustar alinhamento das rodas
Para obter o melhor movimento possível,
deve ajustar as rodas traseiras para a posição ótima, o
que significa ajustar corretamente o alinhamento das
rodas.
Para tal, meça a distância entre ambas as rodas frontal e
traseira para se certificar que estão paralelas entre si.
A diferença entre ambas as medições não deve ser
superior a 5 mm.
Para ajustar as rodas para que fiquem paralelas,
desaperte os parafusos e rode a manga do eixo de
acordo. Certifique-se que em qualquer ajustamento, os
parafusos são apertados corretamente (consulte a página
de forças de torção).

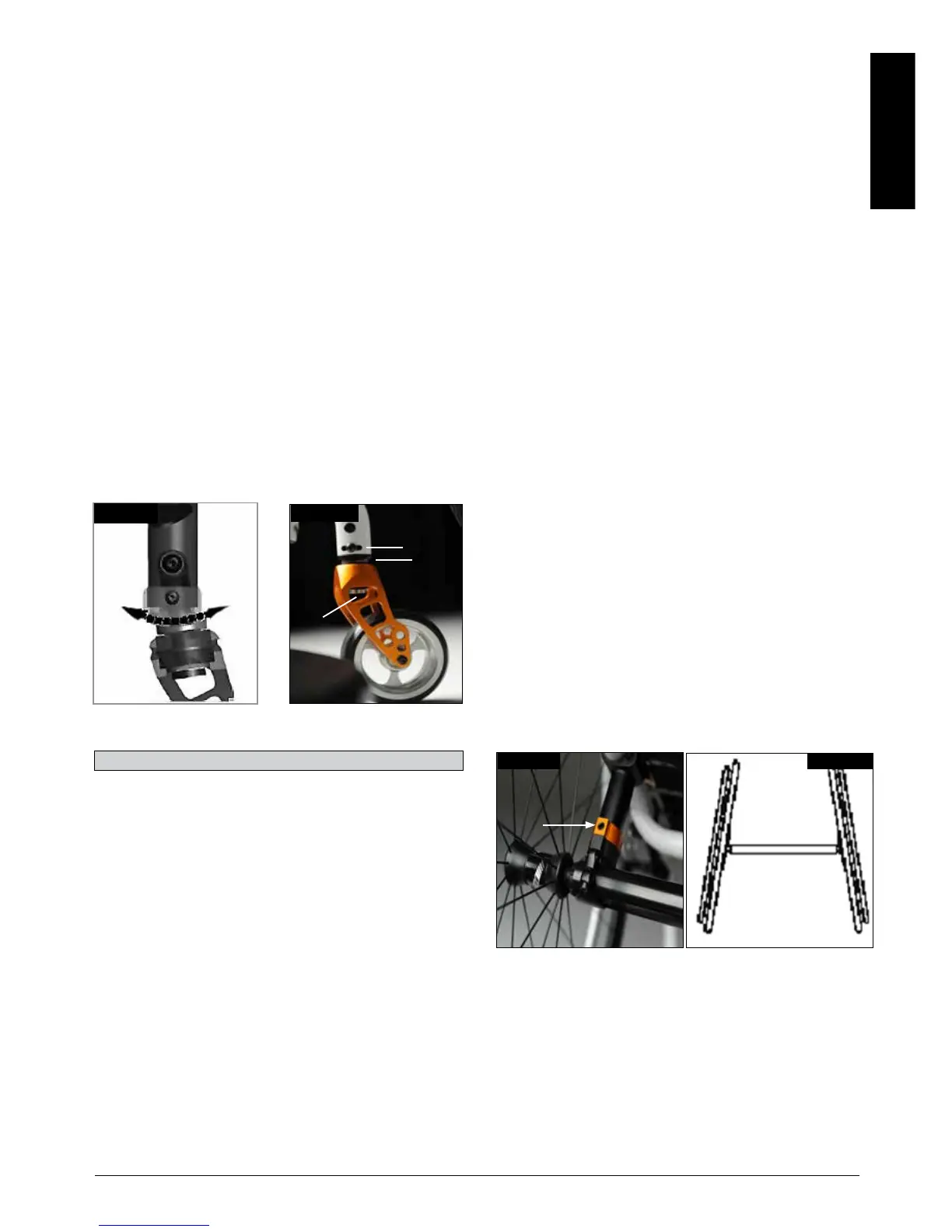

Fig. 4.15
+8 -8
Fig. 4.16
1
2
3
Ajustamento de controlo HELIUM
Ajustar a convergência/abertura para zero
NOTA: Numa cadeira de rodas com cilindros de curvatura
de 0°, não é possível ajustar a convergência ou abertura.
Este ajustamento é necessária apenas em cilindros de
curvatura de 3° e 6°.
A expressão “convergir ou abrir“ define o alinhamento das
rodas traseiras da cadeira em relação ao chão. Isto
determina a qualidade do movimento da cadeira. Ocorre
resistência normal ou resistência de movimento quando a
convergência for ajustada para zero.
Para ajustar a convergência/abertura para zero:
Desaperte os parafusos Allen (1) (um de cada lado), que
fixam o gancho do tubo angular. Inspecione a bola no
plano horizontal (2) e vire o tubo angular (3) até a bola
ficar no centro. A convergência agora é zero.
Antes de apertar os parafusos (1), verifique se o tubo
curvo está centrado da esquerda para a direita. A
distância deve ser a mesma em ambos os lados ou não
deverá existir distância alguma. Aperte os parafusos com
uma força de 7 Nm. (Fig. 4.17 - 4.19).
Define-se a base da roda traseira como a distância entre
a parte superior das rodas traseiras e os tubos do
encosto e representa-se pela definição da fábrica (1,25
cm). Deve ajustar caso seja necessário criar uma maior
distância entre os pneus e o apoio de braço opcional de
altura ajustável (Fig. 4.20).
NOTA: Quando ajustar a base da roda traseira, ajuste
primeiro uma roda e depois a outra. Se ambos os lados
forem ajustados simultaneamente, o ajustamento da
convergência/abertura é alterado. Para ajustar a base da
roda traseira, as peças da curvatura (4) movem-se
telescopicamente para dentro ou para fora do tubo curvo
(5) e são fixadas quando atingirem a extremidade.
Desaperte o parafuso (6) (o mais próximo do tubo curvo)
no lado esquerdo da cadeira. Mova o eixo de extração
rápida para dentro ou para fora para atingir a base da
roda pretendida. Aperte os parafusos com uma força de 7
Nm. Repita este processo no lado direito da cadeira e
ajuste a distância para que seja igual ao lado esquerdo.
Fig. 4.17
1
Fig. 4.18
