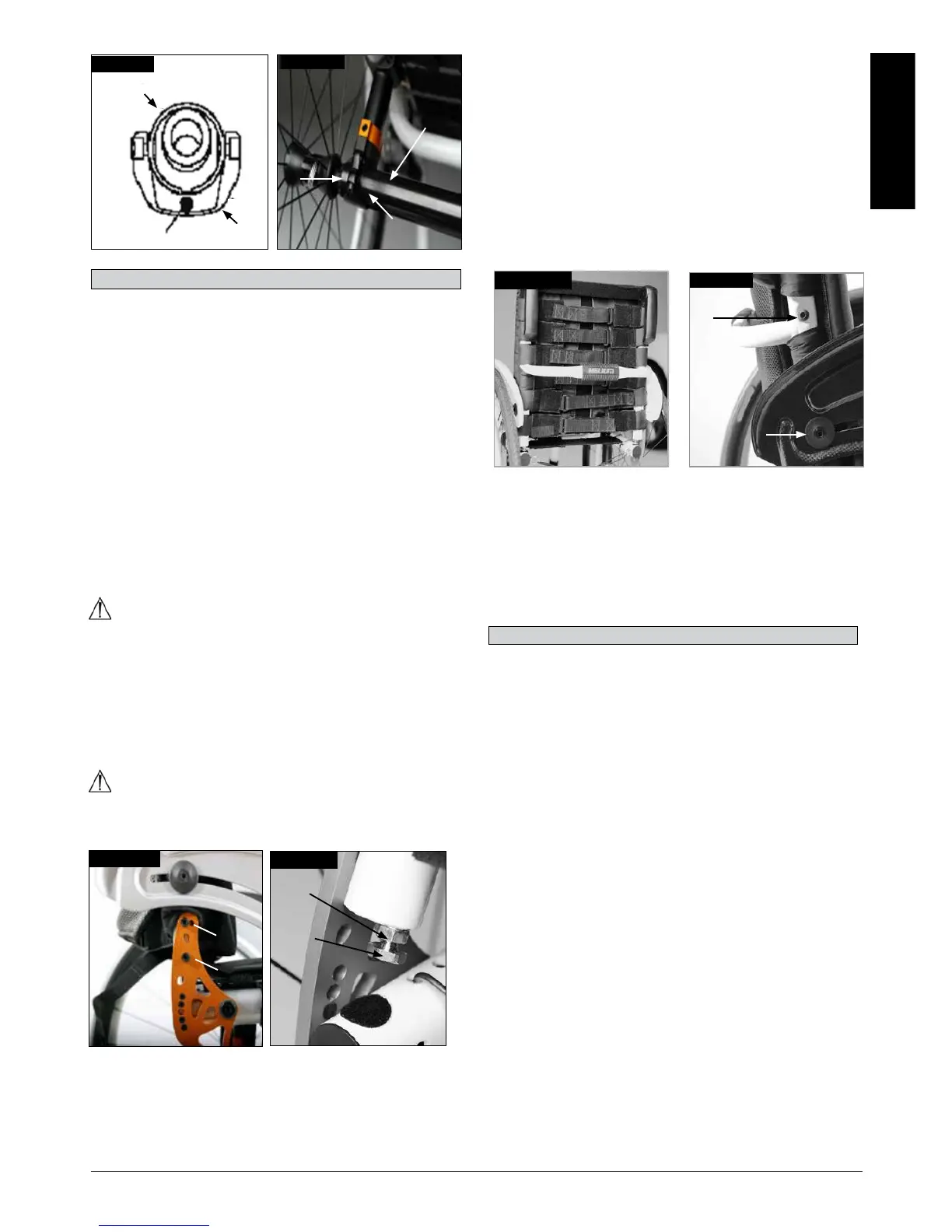

Per regolare l'angolo dello schienale, spostare il perno
nella piastra per la regolazione dello schienale. Il perno
(1) deve essere completamente inserito nel foro relativo
su entrambe le piastre laterali per una regolazione
dell'angolo di 8,5°.
Inserire i perni in plastica rossi nei fori non utilizzati. Per
un incremento minore dell'angolo (3,5°), allentare la vite a
brugola (2) e risistemare la vite nel secondo foro.
Utilizzare la coppia di serraggio adatta (vedere la matrice)
per stringere la vite (2).
In questo modo è possibile regolare l'angolo dello
schienale di 12°. Quindi spostare il perno (1) nella
direzione opposta al foro successivo per una regolazione
pari a 12° - 8,5° = 3,5°. (Fig. 4.21)
Per ridurre il gioco nello schienale, allentare il dado (1),
quindi regolare la posizione ottimale utilizzando la vite di
fermo (2). Stringere di nuovo il dado (1). (Fig. 4.22).
ATTENZIONE!
Le viti devono essere strette nuovamente, Altrimenti
Sbloccare lo schienale tirando il cordino.
Contemporaneamente spingerlo in avanti per piegarlo.
Per riportare lo schienale nella posizione originale,
spingerlo all'indietro il più possibile fino a che si blocca su
entrambi i lati.
ATTENZIONE!
Quando si ripiega lo schienale, fare attenzione a non
rimanere incastrati con le dita.
Schienale
Fig. 4.21
1
2
Fig. 4.22
1
2
Fig. 4.20
4
5
6
Fig. 4.19
SFERA
3
2
Per regolare il telo dello schienale, utilizzare le apposite
cinghie.
Il telo dello schienale a tensione regolabile può essere
imbottito per adattarsi ai bisogni dell'utente (Fig. 4.23).
Lo schienale può essere impostato a varie altezze, con
variazioni di 2,5 cm. Gli intervalli di regolazione sono 25 -
30 cm, 30 - 35 cm, 35 - 40 cm e 40 - 45 cm. Allentare le
viti (1+2), spostare i tubi dello schienale nella posizione
desiderata, quindi stringere di nuovo le viti (vedere la
pagina relativa alla coppia di serraggio). (Fig. 4.24).
Fig. 4.23
Fig. 4.24
1
1
(Fig. 4.25 - 4.28).
1. Installazione
a. Inserire il tubo esterno del bracciolo nella sede
montata sul telaio della carrozzina.
2.
b. Alzare o abbassare l'imbottitura del bracciolo nella
tubo del bracciolo.
quando il tubo dell'imbottitura non si blocca in
3. Rimozione dei braccioli
a. Tirare la leva 3 e sollevare tutto il bracciolo.
4. Sostituzione dei braccioli
a. Inserire il bracciolo nella sede fino a quando non si
blocca.
