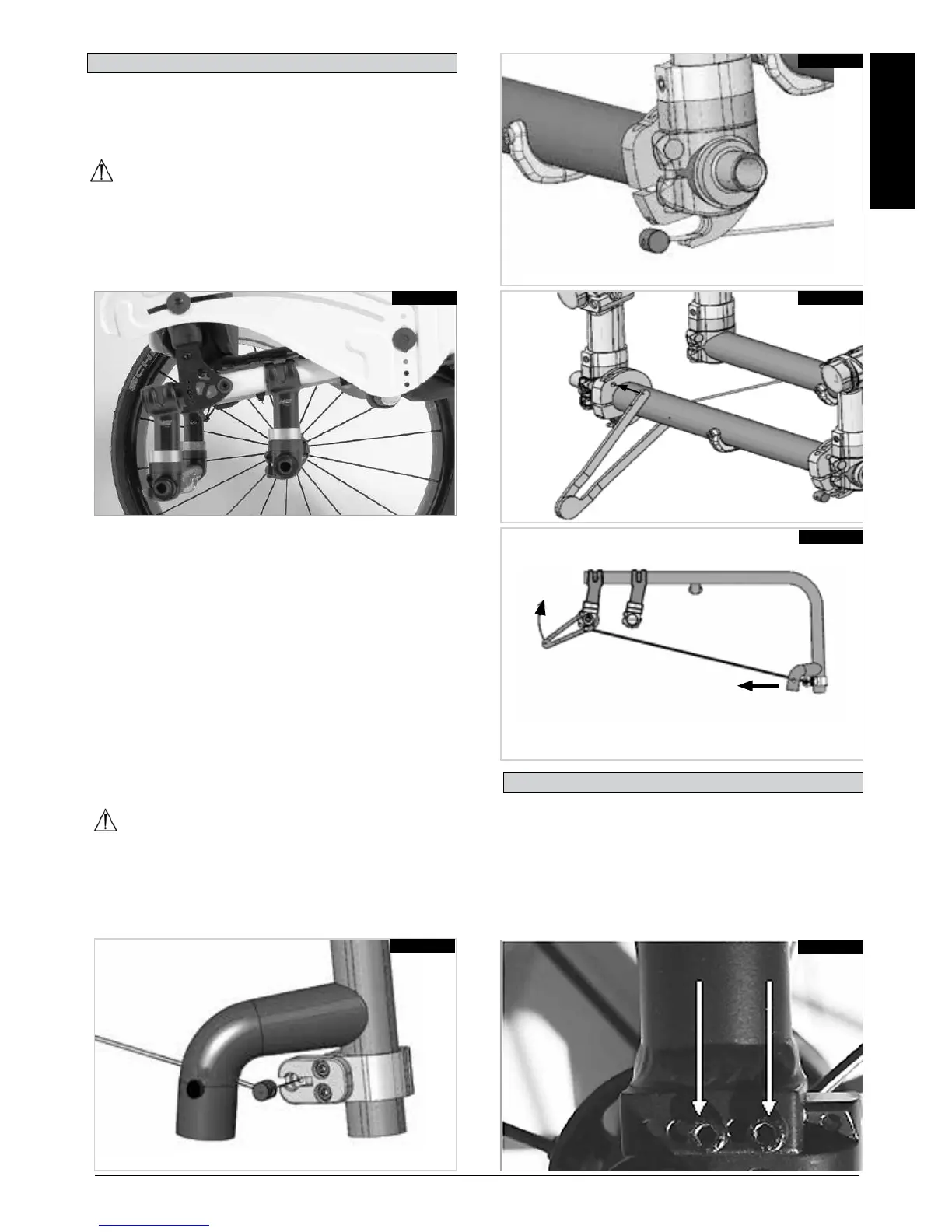

Eixo da bicicleta
É necessário ajustar o eixo da hand-bike para ajustar o
centro de gravidade para a traseira. Isto permite utilizar
um acessório da hand-bike com segurança, (Fig.
4.10.1).
PERIGO!
A utilização de uma bicicleta sem um eixo torna a cadeira
de rodas instável e pode causar ferimentos graves no
utilizador e outras pessoas.
Ajustamento do eixo da bicicleta
Fig. 4.10.1
Para ajustar o centro de gravidade (CDG) remova os 2
parafusos, (A) e mova o suporte para a posição
pretendida, (Fig. 4.10.6). instale de novo e aperte os
parafusos (5Nm)
Ajustamento do eixo Helium Pro
A
Fig. 4.10.6
Para montar o kit de reforço da handbike:
• Insira o bocal de uma extremidade do cabo no
receptor na parte dianteira da estrutura, (Fig.
4.10.2).
• Insira o bocal da outra extremidade do cabo no
receptor na parte traseira da estrutura, (Fig. 4.10.3).
• Insira o dispositivo tensor, (A), no receptor do cabo
na parte traseira da estrutura, (Fig. 4.10.4).
• Mova o dispositivo tensor, (A), para cima até que o
receptor e o tubo dianteiro, (B), comecem a mover-
se para a traseira, (Fig. 4.10.5).
• Mantenha o cabo esticado com o dispositivo tensor
e aperte o parafuso no receptor do cabo traseiro,
(Fig. 4.10.5). .
• Repita o processo para o outro lado.
AVISO!
A tensão de ambos os cabos deve ser verificada antes e
após cada utilização da handbike.
Fig. 4.10.2
Fig. 4.10.3
Fig. 4.10.4
A
Fig. 4.10.5
A
B
