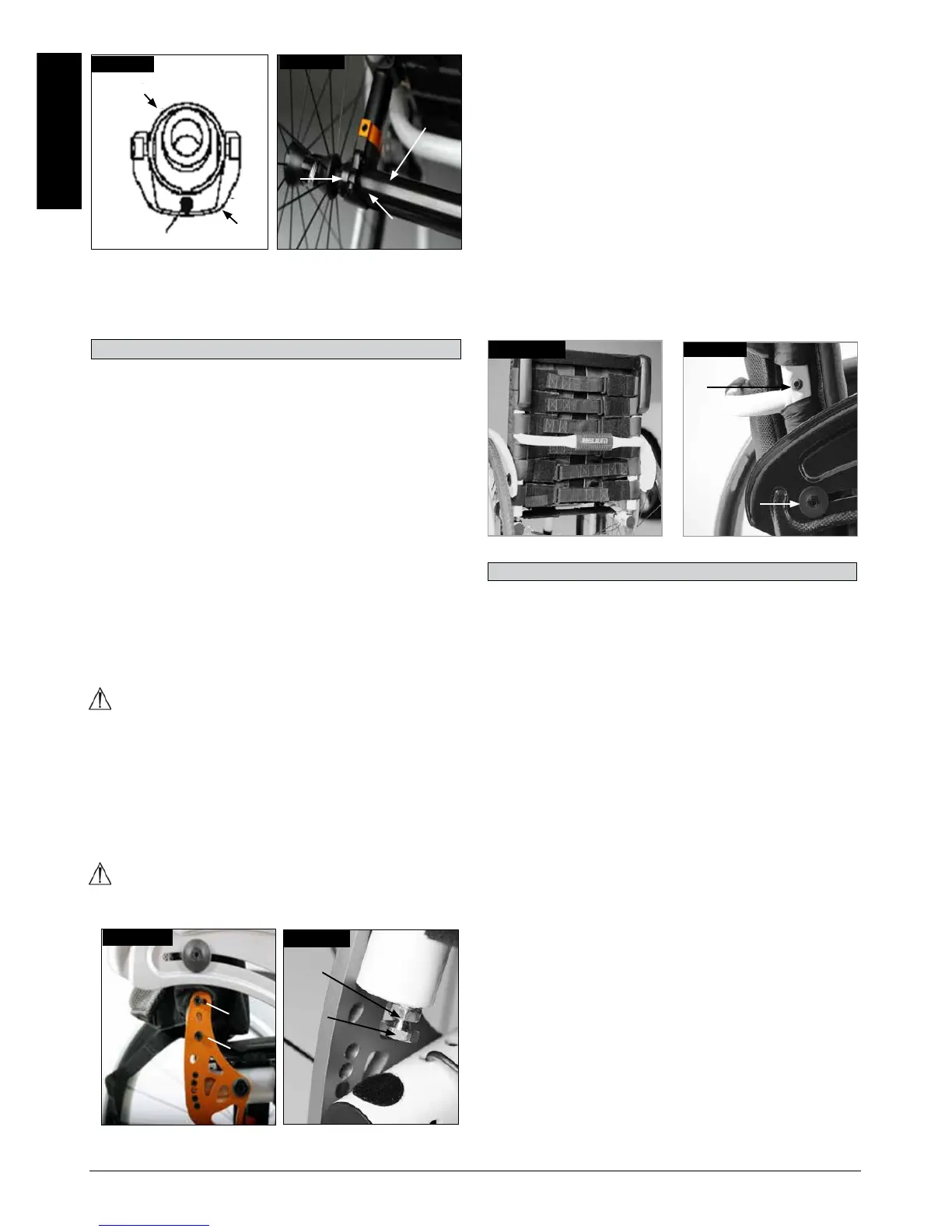

Kąt tylnego oparcia jest regulowany przez zmianę
położenia wtyku w obudowie tylnego oparcia. Wtyk (1)
musi być umieszczony dokładnie na swoim miejscu w
otworach po obu stronach, co da regulację kąta
wynoszącą 8,5°.
Dopasować czerwone plastikowe wtyki do nieużywanych
otworów. Aby uzyskać mniejszy wzrost kąta (3,5°), należy
odkręcić śrubę imbusową (2) i przełożyć śrubę do
drugiego otworu. Należy zastosować odpowiednią siłę
dokręcającą (zob. macierz), aby dokręcić śrubę (2).
W ten sposób uzyska się zmianę kąta oparcia o 12°.
Następnie należy przesunąć wtyk (1) w przeciwnym
kierunku do następnego otworu, co da zmianę wynoszącą
12° - 8°= 3,5°. (Rys. 4.21)
Aby zmniejszyć luz w oparciu, można zwolnić nakrętkę
(1), a następnie ustawić optymalne położenie, stosując
śrubę ustawienia (2). Następnie należy ponownie dokręcić
nakrętkę (1). (Rys. 4.22).
PRZESTROGA!
Należy zwolnić oparcie, pociągając za przewód.
Jednocześnie należy je popchnąć do przodu w celu
złożenia. Aby oparcie powróciło do oryginalnego
położenia, należy je odciągnąć jak najdalej, aż zablokuje
się na swoim miejscu po obu stronach.
PRZESTROGA!
W czasie składania oparcia należy zawsze uważać na
palce.
Rys. 4.21
1
2
Rys. 4.22
1
2
Rys. 4.20
4
5
6
Rys. 4.19
KULKA
3
2
Napięcie regulowanej tapicerki oparcia można zmienić,
stosując różne pasy.
Do tapicerki oparcia można się dostać od strony wnętrza
przez otwór i można ją zmienić tak, aby dopasować do
życzenia użytkownika (Rys. 4.23).
Oparcie można ustawić na różnej wysokości, w skokach
co 2,5 cm. Zakres regulacji to 25- 30 cm, 30- 35 cm, 35-
40 cm i 40- 45 cm. Poluzować śruby (1+2) i ustawić
oparcie na pożądanej wysokości. Ponownie dokręcić
śruby (zob. strona na temat momentu dokręcającego).
(Rys. 4.24).
Rys. 4.23
Rys. 4.24
1
1
(Rys. 4.25 - 4.28).
1.
2.
a. Pociągnąć dźwignię 3 i podnieść cały podłokietnik.
a. Przesunąć podłokietnik z powrotem do gniazda do
chwili zatrzaśnięcia gniazda.
