6. Panel boczny
7. Gniazdo
8. Zacisk
(Rys. 4.25 - 4.28).
Regulacja zamocowania gniazda podłokietnika
Aby zacisnąć lub poluzować zamocowanie zewnętrznego
słupka podłokietnika w gnieździe:
1. Poluzować cztery śruby regulacji gniazda (9) po
bokach gniazda.
2. Przy podłokietniku umieszczonym w gnieździe (7)
ścisnąć podłokietnik w celu dopasowania.
3. Dokręcanie czterech śrub (9). (144 in-lbs, 16,3 Nm)
1. Poluzować dwie śruby zacisku (10) w celu poluzowania
go.
2. Przesunąć gniazdo podłokietnika do żądanego
położenia.
3. Dokręcić.
1
3
6
2
5
9
7
4

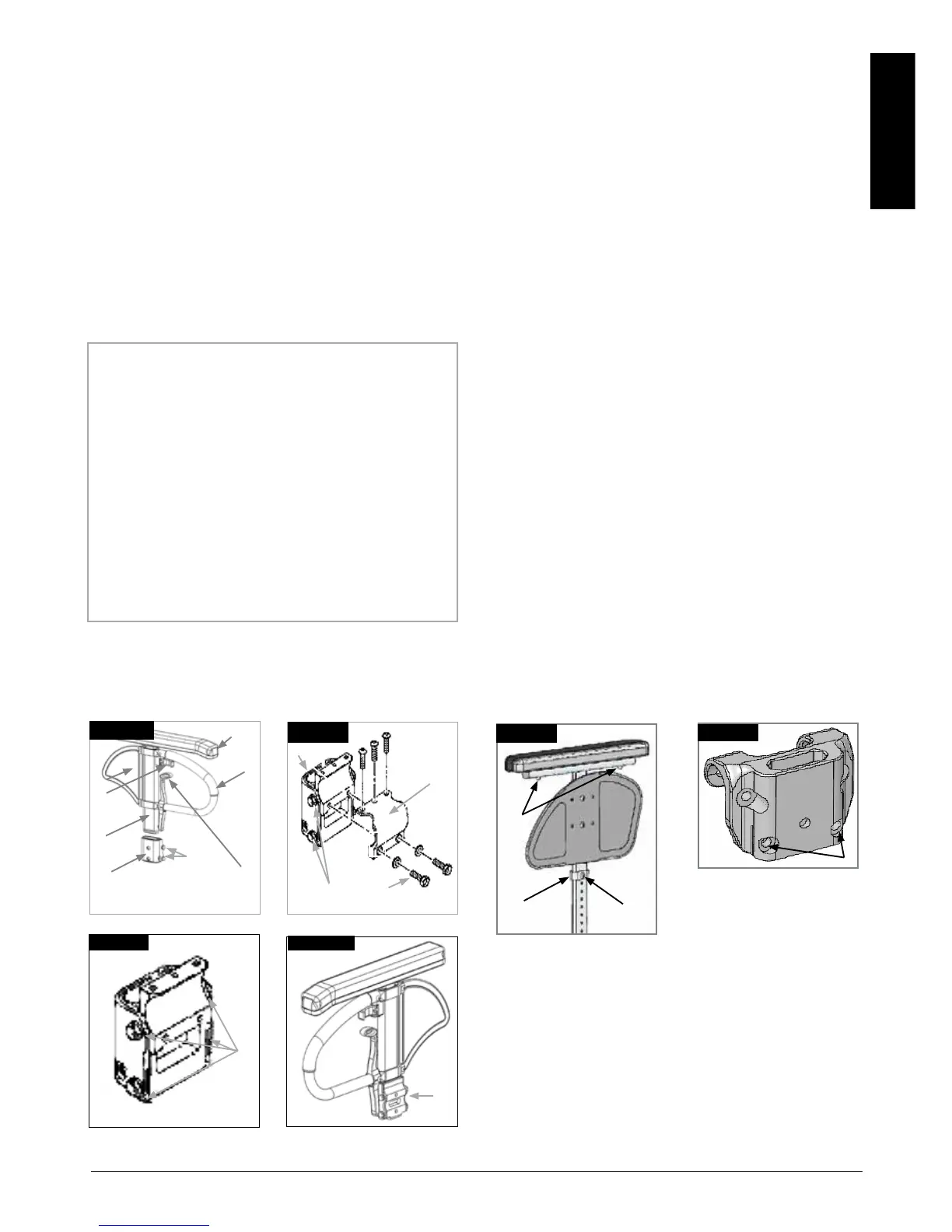

Rys. 4.25
10
7
8
9
Rys. 4.26
9
10
9
Rys. 4.27
Rys. 4.28
7
Montaż: Wsunąć do końca słupek podłokietnika w
gniazdo znajdujące się na ramie wózka.
Wysunąć słupek podłokietnika z gniazda.
Ustawić wspornik regulacji wysokości (1), odkręcając
śrubę (2) i przesuwając go zgodnie z preferencjami.
Ponownie wkręcić i dokręcić śrubę.
Wsunąć słupek podłokietnika do gniazda, (Rys. 4.28.1).
Żeby zmienić położenie poduszki podłokietnika,
wystarczy odkręcić śruby (3) i przesunąć poduszkę we
właściwe miejsce. Następnie ponownie dokręcić śruby,
(Rys. 4.28.1).
Siłę zacisku gniazda podłokietnika można regulować
(zmniejszać/zwiększać) przy pomocy 2 śrub (1) - (Rys.
4.28.2).
Rys. 4.28.1
1
2
3
Rys. 4.28.2
1
