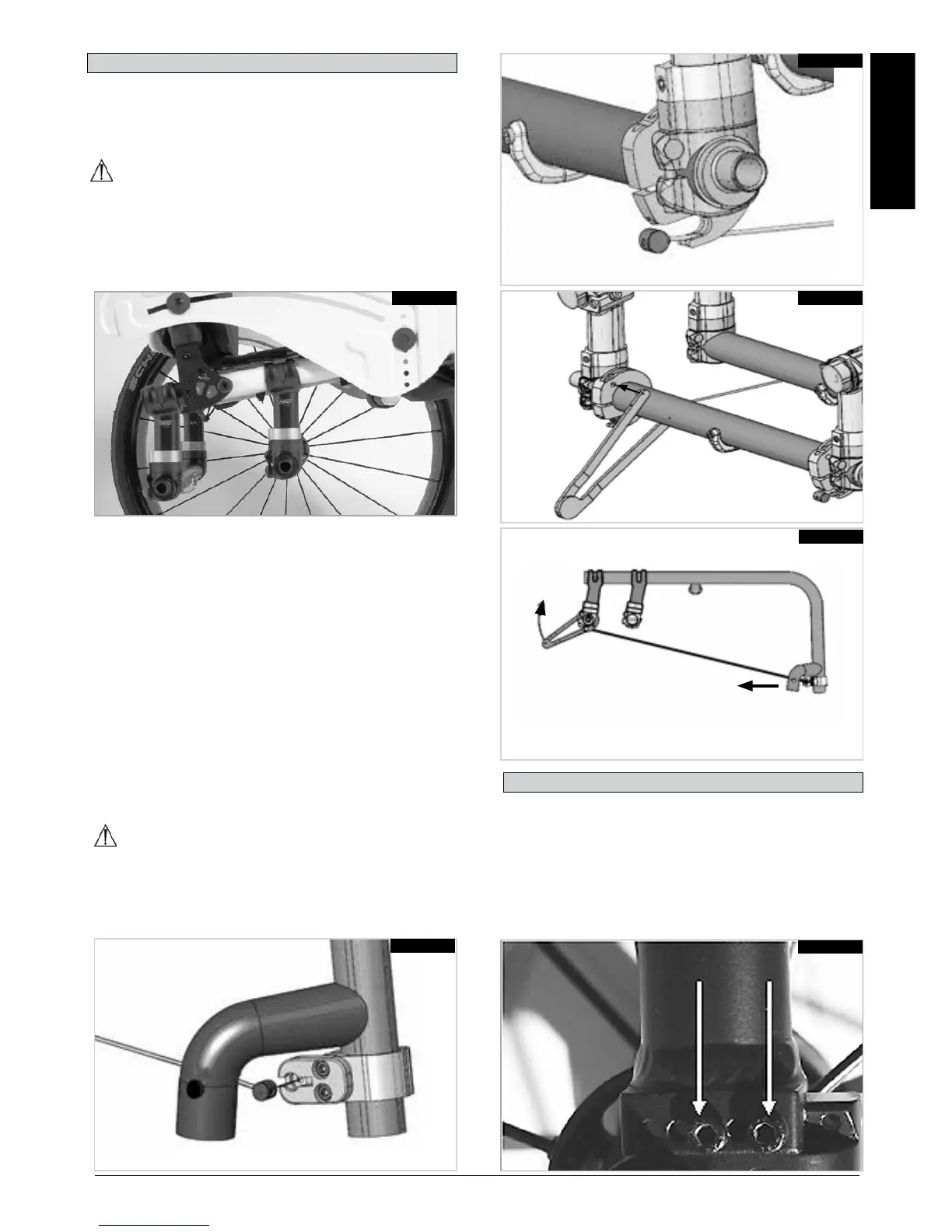

59
DEUTSCH
Helium Rev.5.0
Handbike-Achse
Die Handbike-Achse muss so eingestellt, dass sich der
Schwerpunkt nach hinten verlagert. Das ermöglicht die
sichere Benutzung des Handbike-Zubehörs (Fig. 4.10.1).
GEFAHR!
Wenn ein Handbike ohne die Handbike-Achse benutzt
wird, wird der Rollstuhl dadurch instabil. Das kann
schwere Verletzungen des Fahrers und anderer
Personen verursachen.
Verstellen der Handbike-Achse
Fig. 4.10.1


Zum Verstellen des Schwerpunkts die 2 Schrauben (A)
abnehmen und die Halterung in die gewünschte Position
verschieben, (Fig. 4.10.6). Die Schrauben wieder
einsetzen und anziehen (5 Nm)

A
Fig. 4.10.6

Montage der Rahmenversteifung für ein Handbike:
• Stecken Sie den Nippel an einem Ende des Kabels
in die Aufnahme am Vorderrahmen (Fig. 4.10.2).
• Stecken Sie den Nippel am anderen Ende des
Kabels in die Aufnahme am Hinterrahmen (Fig.
4.10.3).
• Führen Sie das Spannwerkzeug (A) in die
Kabelaufnahme an der Rückseite des Rahmens ein
(Fig. 4.10.4).
• Drücken Sie das Spannwerkzeug (A) nach oben, bis
sich die Aufnahme und das vordere Rohr (B) etwas
nach hinten bewegen (Fig. 4.10.5).
• Halten Sie das Kabel mit dem Spannwerkzeug
gespannt und ziehen Sie die Schraube an der
hinteren Kabelaufnahme an (Fig. 4.10.5). .
• Den Vorgang für die andere Seite wiederholen.
WARNUNG!
Vor und nach jedem Gebrauch des Handbikes
überprüfen, dass beide Kabel fest gespannt sind.
Fig. 4.10.2
Fig. 4.10.3
Fig. 4.10.4
A
Fig. 4.10.5
A
B
