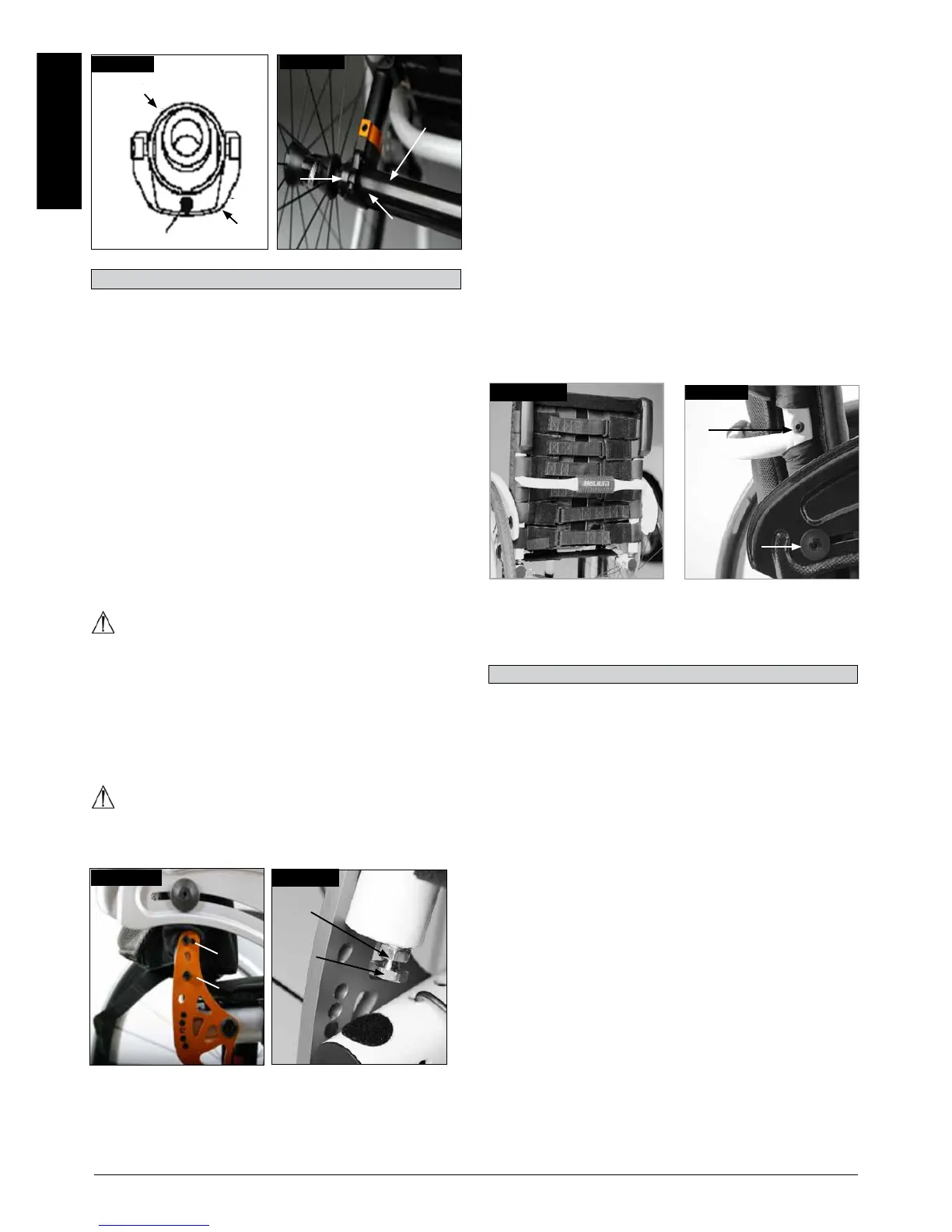

O ângulo do encosto é ajustado alterando a posição do
pino na estrura do encosto. O pino (1) deve ser
completamente encaixado no padrão de orifício em
ambos os lados, o que permite um ajustamento de
ângulo de 8.5°.
Encaixe os pinos de plástico vermelhos nos orifícios não
usados. Para obter um incremento de ângulo mais
pequeno (3.5°), abra o parafuso da chave allen (2) e
insira de novo o parafuso no segundo orifício. Por favor,
aplique a força de aperto relevante (ver matriz) para
apertar o parafuso (2).
Isto permite-lhe ajustar em 12° o ângulo traseiro. Depois,
mova o pino (1) na direção oposta do orifício seguinte, o
que permite uma alteração de 12° - 8°= 3,5°. (Fig. 4.21)
Para reduzir a folga do encosto, a porca (1) pode ser
libertada, depois pode definir a posição óptima usando o
parafuso de fixação (2). Depois, aperte de novo a
porca(1). (Fig. 4.22).
CUIDADO!
Encosto rebatível
Liberte o encosto puxando o cabo. Simultaneamente,
empurrando o encosto para a frente para o dobrar para
baixo. Para recolocar o encosto na posição original, deve
puxá-lo para trás tanto quanto possível até ficar em
ambos os lados.
CUIDADO!
Quando dobrar o encosto para baixo, tenha cuidado para
não entalar os dedos.
Encosto
Fig. 4.21
1
2
Fig. 4.22
1
2
Fig. 4.20
4
5
6
Fig. 4.19
BOLA
3
2
A correia traseira ajustável pode ser ajustada usando as
várias correias.
Pode aceder ao estofo da correia traseira a partir do
interior através de uma abertura e pode ser ajustado em
função dos gostos individuais, (Fig. 4.23).
A altura traseira pode ser ajustada para várias alturas, em
incrementos de 2,5 cm. Os limites de ajustamento são 25-
30 cm, 30- 35 cm, 35- 40 cm e 40- 45 cm. Desaperte o
parafuso (1+2) e ajuste o encosto para a altura
pretendida. Aperte de novo os parafusos (veja a página
sobre a força de torção). (Fig. 4.24).
Fig. 4.23
Fig. 4.24
1
1
(Fig. 4.25 - 4.28).
1.
montado na estrutura da cadeira de rodas.
2. Ajustamento da altura
a. Puxe a alavanca 3 e levante todo o braço.
a. Deslize o apoio de braço para o recetor até o braço
encaixar.
