2. Alavanca de Desbloqueio de Altura
3. Alavanca de desbloqueio
6. Painel lateral
7. Recetor
8. Gancho

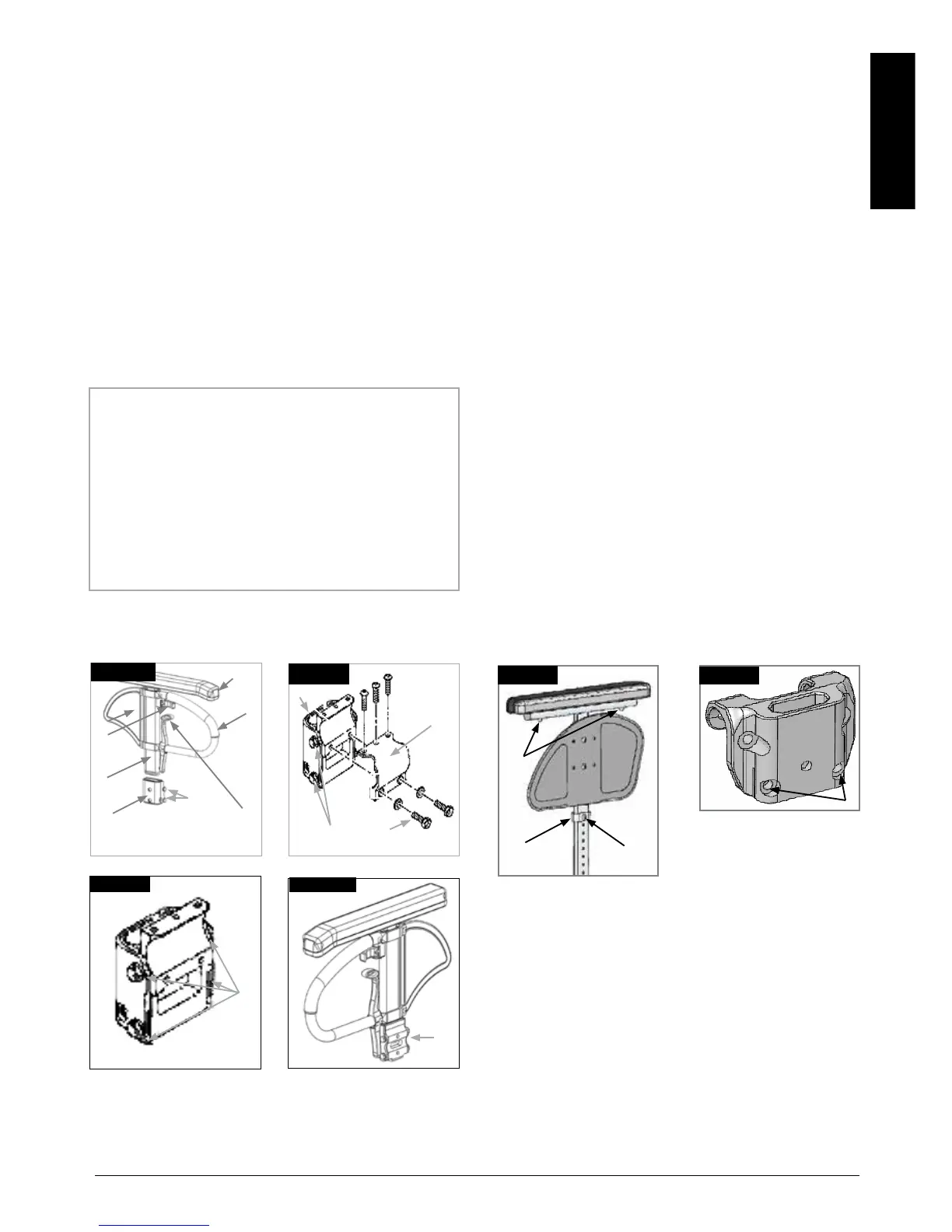

(Fig. 4.25 - 4.28).
Ajustamento do Encaixe do Recetor de Apoio de Braço
Para apertar ou desapertar o encaixe da base exterior do
braço no recetor:
1. Desaperte os quatro parafusos de ajustamento do
recetor (9) nos lados do recetor.
2. Com o apoio de braço no recetor (7), aperte o recetor
para obter o encaixe pretendido.
3. Aperte os quatro parafusos (9). (144 in-lbs, 16,3 Nm)
1. Desaperte os quatro parafusos de gancho (10) até o
gancho ficar solto.
2. Deslize o recetor do apoio de braço para a posição
pretendida.
3. Aperte
1
3
6
2
5
9
7
4
Fig. 4.25
10
7
8
9
Fig. 4.26
9
10
9
Fig. 4.27
Fig. 4.28
7
Instalação: Faça deslizar a barra do braço para a base,
na estrutura da cadeira de rodas, até parar
Ajustamento da altura:
Faça deslizar o apoio do braço para fora da base.
Ajuste a posição do suporte de ajustamento elevado (1)
removendo o parafuso (2) e movendo-o para a posição
pretendida. Volte a instalar o parafuso e aperte-o.
Faça deslizar a barra do apoio do braço para a base,
(Fig. 4.28.1).
A posição da almofada do braço pode ser ajustada
desapertando os parafusos (3), depois movendo a
almofada do braço para a posição pretendida. Aperte de
novo os parafusos, (Fig. 4.28.1).
O binário da base do apoio de braço pode ser ajustado
(apertado/desapertado) com 2 parafusos (1) - (Fig.
4.28.2).
1
2
3
1
