Quickie Helium - Helium Pro-Akslens Justering; Justering Af Håndcyklens Aksel

197197
DANSK
Helium Rev.5.0
Håndcykel aksel
Aksel for håndcykel skal justeres for at påvirke
tyngdepunktet bagud. Dette resulterer i at brugeren kan
anvende håndcykel-tilbehøret på en sikker måde. (Fig.
4.10.1).
RISIKO!
Brug af håndcykel uden håndcykelakslen gør kørestolen
ustabil og kan medføre alvorlige personskader for
brugeren og andre mennesker.


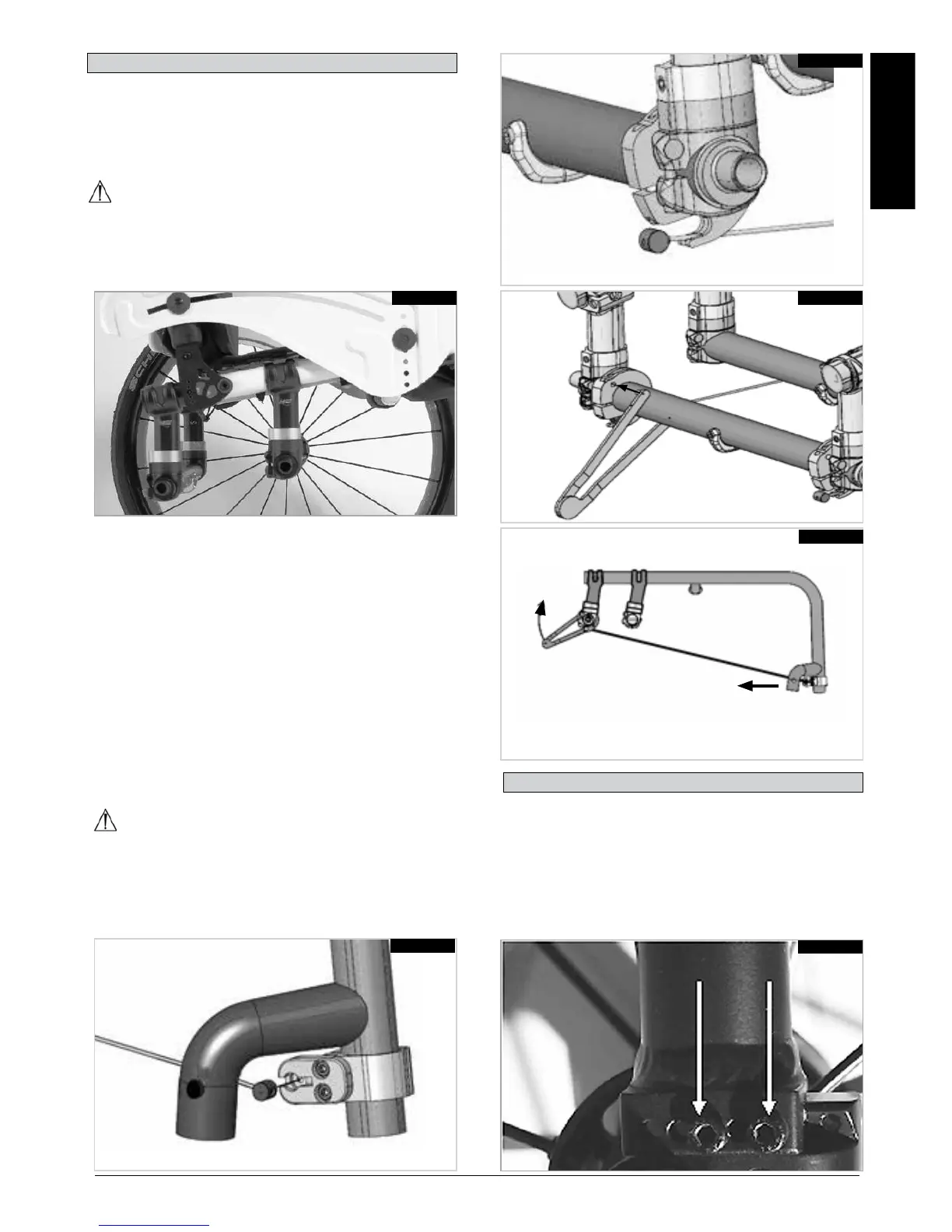

Fig. 4.10.1

For at justere tyngdepunktet (COG) fjern de 2 skruer, (A)
og flyt beslaget til den foretrukne position, (Fig. 4.10.6).
genmonter og spænd skruerne (5Nm)

A
Fig. 4.10.6

Sådan monteres håndcyklens forstærkningsudstyr:
• Sæt niplen på en ende af kablet ind i receptoren på
stellets forside (Fig. 4.10.2).
• Sæt niplen på den anden ende af kablet ind i
receptoren på stellets bagside, (Fig. 4.10.3).
• Sæt spændingsværktøjet, (A), ind i kablets receptor
på stellets bagside (Fig. 4.10.4).
• Flyt spændingsværktøjet, (A), opad indtil receptoren
og det forreste rør, (B), så småt begynder at bevæge
sig imod bagsiden, (Fig. 4.10.5).
• Hold kablet spændt med spændingsværktøjet, og
stram skruen på det bageste kabels receptor, (Fig.
4.10.5). .
• Brug samme metode til at montere lygtesættet i den
modsatte side.
ADVARSEL!
Begge kablers spænding skal kontrolleres for stramhed
inden og efter hver anvendelse af håndcyklen.
Fig. 4.10.2
Fig. 4.10.3
Fig. 4.10.4
A
Fig. 4.10.5
A
B
