1. Tubo exterior
2. Palanca de desenclavamiento de altura
3. Palanca de liberación
6. Panel lateral
8. Abrazadera
10. Tornillos de sujeción

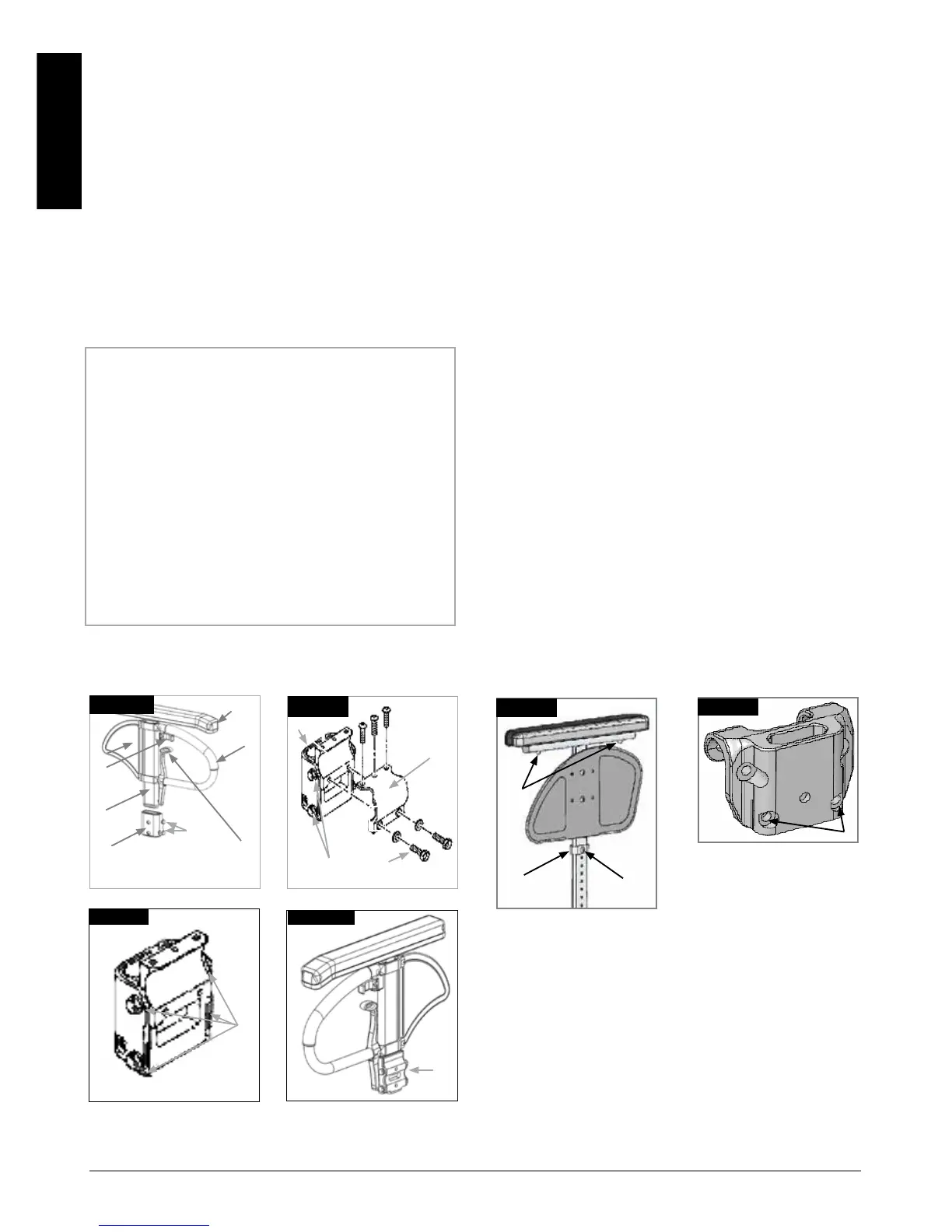

(Fig. 4.25 - 4.28).
Ajuste del receptor del reposabrazos
Para apretar o aflojar el tubo exterior en el receptor del
reposabrazos:
1. Afloje los cuatro tornillos de ajuste del receptor (9)
ubicados a los lados del receptor.
2. Con el reposabrazos dentro el receptor (7), haga
presión en el receptor hasta conseguir el ajuste
deseado.
3. Apriete los cuatro tornillos (9). (144 pulg-lbs, 16,3 Nm)
1. Afloje los dos tornillos de fijación (10) hasta que la
abrazadera se suelte.
2. Deslice el receptor del reposabrazos a la posición
deseada.
3. Ajuste
1
3
6
2
5
9
7
4
Fig. 4.25
10
7
8
9
Fig. 4.26
9
10
9
Fig. 4.27
Fig. 4.28
7
herramientas
Instalación: Deslice e inserte el tubo del reposabrazos en
el receptor, ubicado en el armazón de la silla de ruedas,
hasta que haga tope
Ajuste de la altura:
Deslice y extraiga el tubo del reposabrazos del receptor.
Ajuste la posición del soporte de ajuste de altura (1)
extrayendo el tornillo (2) y colóquelo en la posición
deseada. Vuelva a ajustar el tornillo y ajústelo.
Vuelva a insertar el tubo del reposabrazos en el receptor,
(Fig. 4.28.1).
Posición del almohadillado:
Puede ajustar la posición del almohadillado aflojando los
tornillos (3) y, a continuación, desplazando el
almohadillado hasta la posición deseada. Vuelva a
ajustar los tornillos, (Fig. 4.28.1).
Puede ajustar la presión del receptor del reposabrazos
(más o menos apretado) mediante los dos tornillos (1) -
(Fig. 4.28.2).
1
2
3
1
