Takajousitus

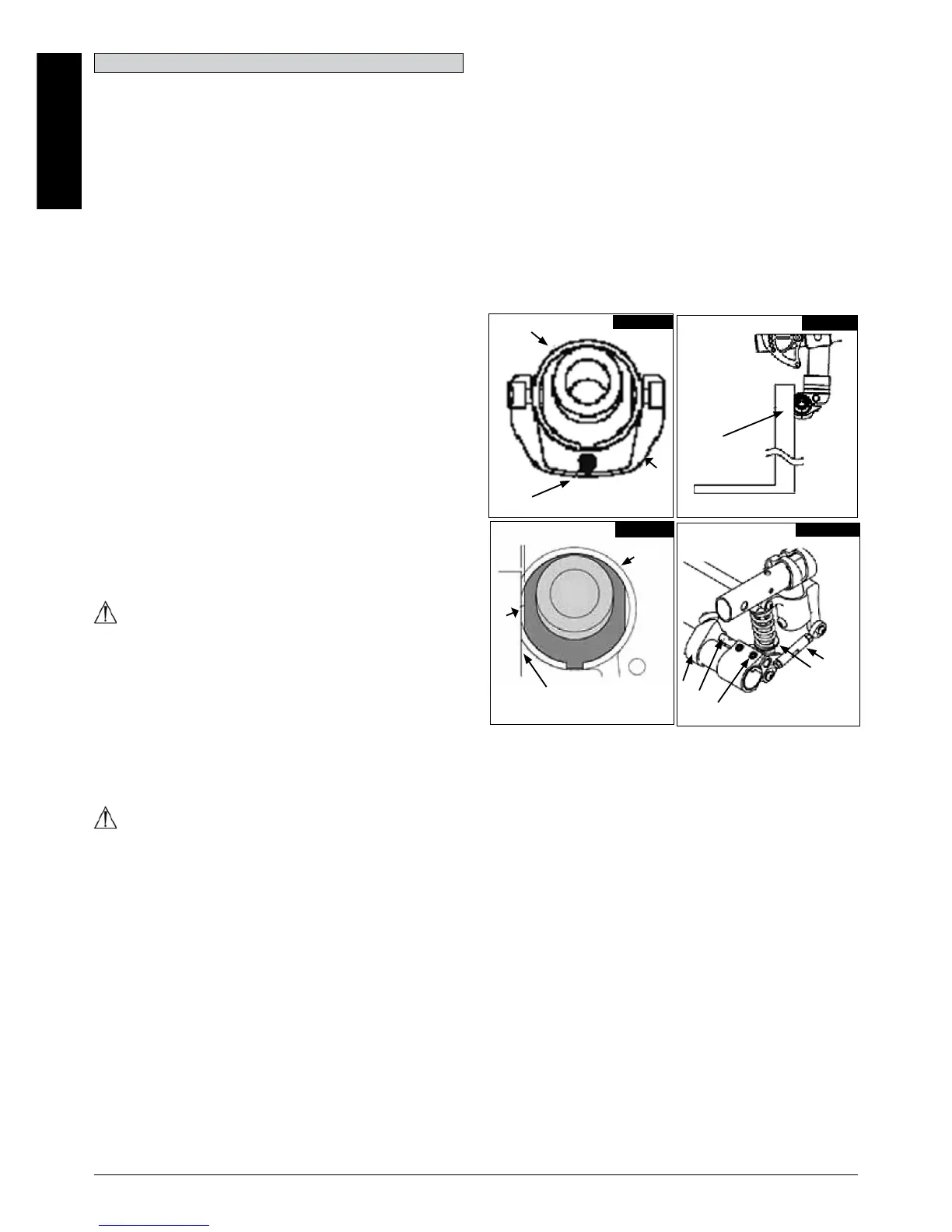

Kallistuskulman nollaus
Löysää akseliputken kiinnikkeen pultit (A) (3 kummallakin
puolella; jos pyörätuoli on varustettu kaatumaesteillä, 4
kummallakin puolella). Kierrä akseliputkea (C) kunnes
kuula (B) on mittarin keskellä. Aurauskulma on nyt
nollassa (kuvat 4.7, 4.8).
Varmista ennen ruuvien (A) kiristämistä, että akseliputki
kohdistuu pyörätuolin rungon keskiosaan, ja että
akseliputken ulomman kiinnikkeen alaosassa olevat litteät
kohdat ovat yhdensuuntaiset. Kallistusputken pään tulee
olla tasan putken kiinnikkeen uloimman osan kanssa.
Kiristä kiinnikkeet (A) momenttiin 7 Nm.
Aseta koko pyörätuoli vaakatasossa suoralle litteälle
pinnalle. Löysää akseliputken kiinnikkeen pultit (A) (3
kummallakin puolella; jos pyörätuoli on varustettu
kaatumaesteillä, 4 kummallakin puolella). Etsi
kallistuskulman säätötappien (D) etu- ja takaosassa
olevat litteät pinnat. Sijoita todistetusti 90° asteen
kulmassa oleva esine (esim. suorakulma) vaakatasossa
olevalle litteälle tasolle (pöytä, lattia jne.) siten, että sen
toinen puoli lepää kallistuskulman säätötapin litteää osaa
vasten.
Kierrä akseliputkea ja säätötappia siten, että säätötapin
litteä kohta on vastakkain suorakulman kanssa (kuvat 4.7,
4.8, 4.9, 4.10).
Varmista ennen ruuvien (A) kiristämistä, että akseliputki
kohdistuu pyörätuolin rungon keskiosaan, ja että
kallistusputken ulomman kiinnikkeen alaosassa olevat
litteät kohdat ovat yhdensuuntaiset. Kallistusputken pään
tulee olla tasan putken kiinnikkeen uloimman osan
kanssa. Kiristä kiinnikkeet momenttiin 7 Nm.
HUOMIO!
Jos muutat takajousituksen säätöjä, tee aina yksi muutos
kerrallaan ja kirjoita
muutos muistiin. Tämä vaatii kärsivällisyyttä, mutta sen
ansiosta huomaat, miten yksittäiset
takajousituksen muutokset vaikuttavat pyörätuolin
ajettavuuteen.
HUOMAUTUS– alempi joustintuki on tarkoituksella
väljästi istuva riittävän jousituksen liikkumavaran
takaamiseksi.
HUOMIO!
Älä koskaan poista holkkimutteria (C), joka yhdistää
akseliputken kiinnikkeen iskunvaimentimen
kiinnikkeeseen.
3. Huolto
Noudata alla olevia huolto-ohjeita sekä pyörätuolin yleisiä
huolto-ohjeita, jotka esitellää kohdassa XI.
a. Älä voitele iskunvaimentimien päätyholkkeja tai jousia.
b. Voit voidella tukivarsien päät pestyäsi ne ensin
miedolla saippuavedellä ja pehmeällä
harjalla.
c. Poista jousitukseen kertynyt lika pehmeällä harjalla.
d. Älä koskaan puhdista takajousitusta painepesurilla.
Kuva 4.8
D
Kuva 4.7
KUULA
C
B
Kuva 4.10
H
I
G
E
F
Kuva 4.9
YHDENSUUNTAISET
D
C
