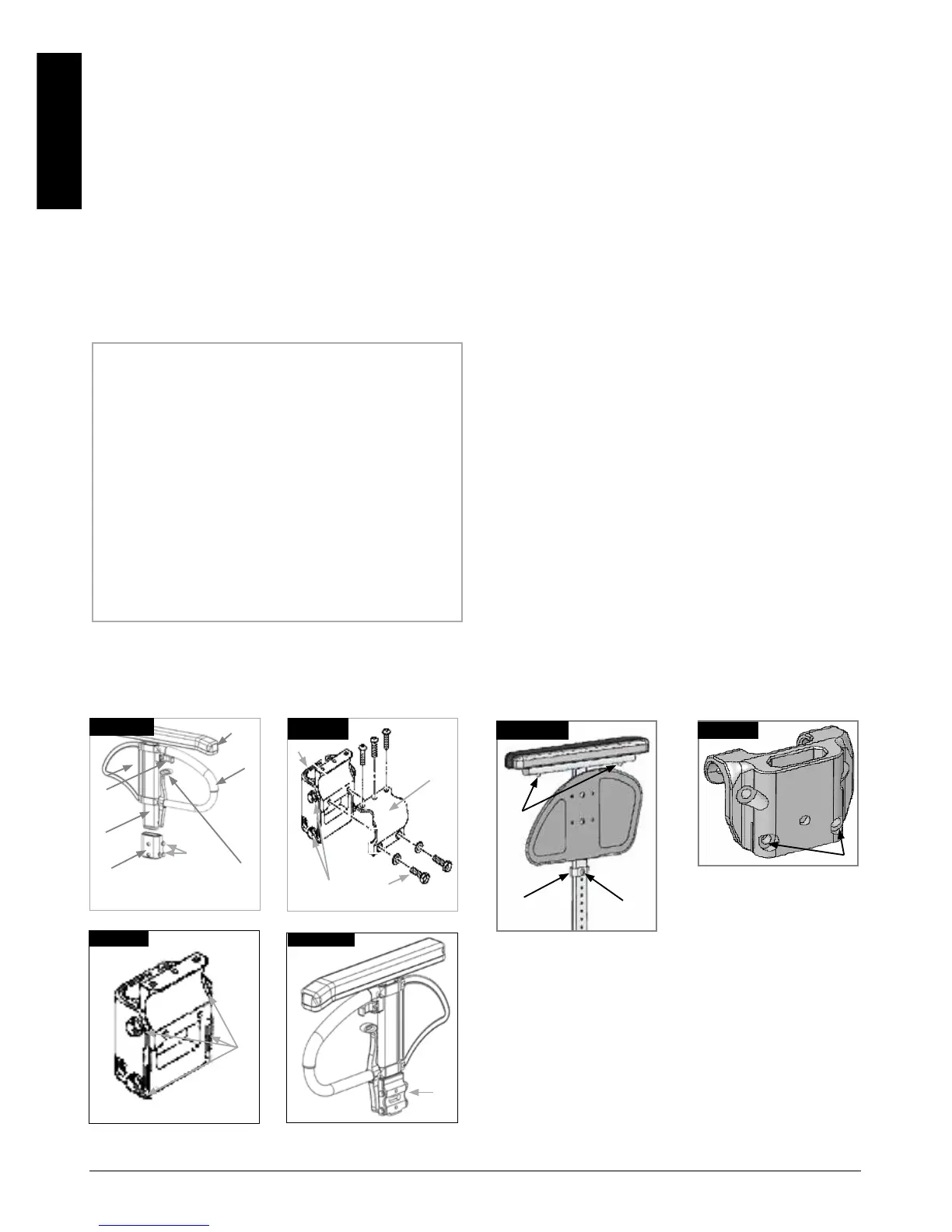

8. Svorka
(Obr. 4.25 - 4.28).
Nastavení umístění držáku područky
Postup dotažení a povolení upnutí vnějšího sloupku
područky v držáku:
1. Povolte čtyři nastavovací šrouby držáku (9) po
stranách držáku.
2. S područkou v držáku (7) stiskněte držák pro dosažení
požadovaného upevnění.
3. Dotáhněte čtyři šrouby (9). (144 in-lbs, 16,3 Nm)
1. Povolte dva upínací šrouby (10) do povolení upnutí.
2. Posuňte držák područky do požadované polohy.
3. Dotáhněte.
1
3
6
2
5
9
7
4
Obr. 4.25
10
7
8
9
Obr. 4.26
9
10
9
Obr. 4.27
Obr. 4.28
7
Instalace: Nasuňte na doraz sloupek područky do trubky
na rámu invalidního vozíku
Nasuňte sloupek područky do trubky.
Nastavte polohu výškově nastavitelné konzoly (1)
vyšroubováním šroubu (2) a umístěním do požadované
polohy. Šroub opět nasaďte a dotáhněte.
Nasuňte sloupek područky opět do trubky, (Obr. 4.28.1).
Polohu područky lze nastavit povolením šroubů (3) a
následným posunutím područky do požadované polohy.
Šrouby opět dotáhněte, (Obr. 4.28.1).
Těsnost trubky k zasunutí područky lze nastavit
(dotáhnouz/povolit) pomocí 2 šroubů (1) - (Obr. 4.28.2).
Obr. 4.28.1
1
2
3
Obr. 4.28.2
1
