7. Mottaker
8. Klemme
10. Klemmebolter
(Fig. 4.25 - 4.28).

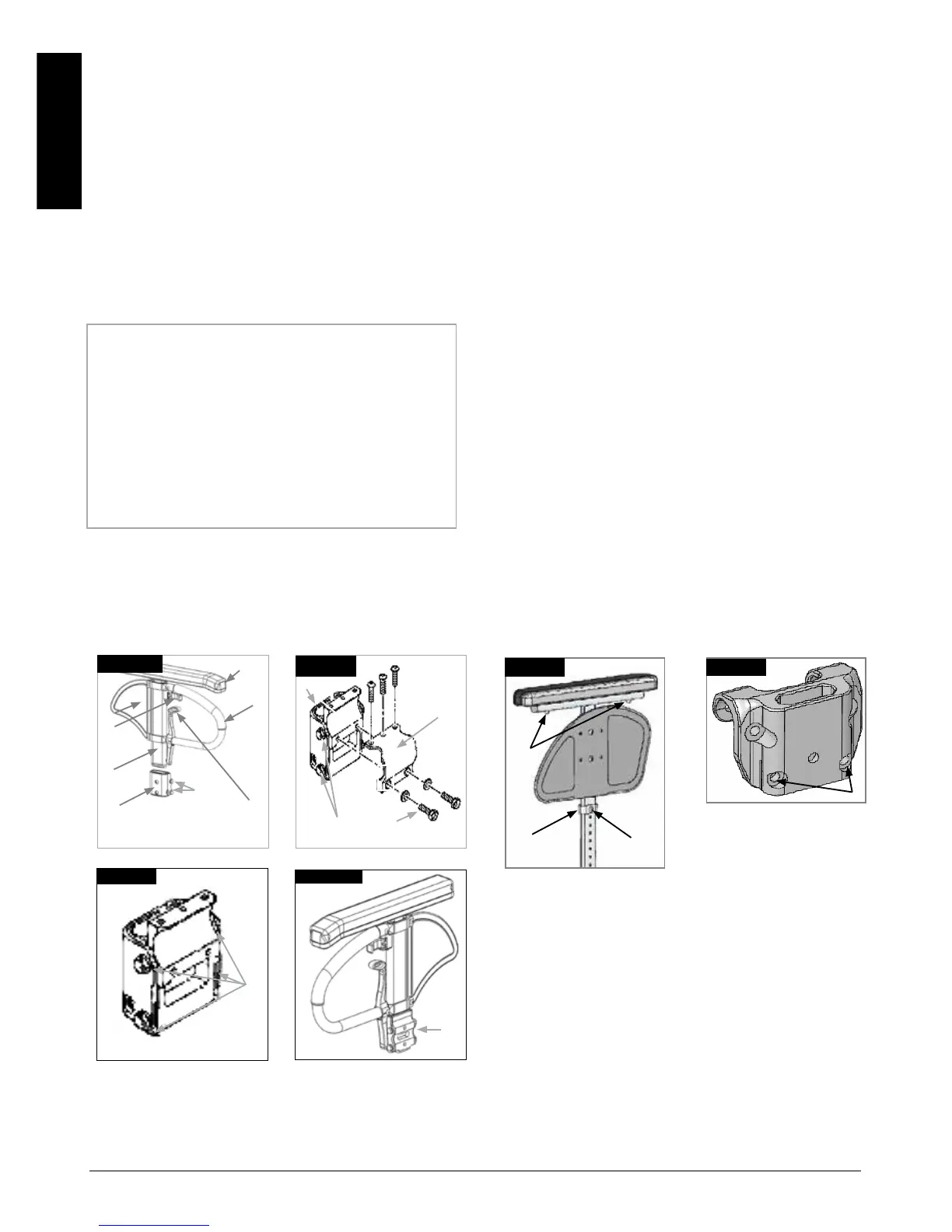

Justere armlenmottakeren
Stramme eller løsne festet av den utvendige
armlenstolpen i mottakeren:
1. Skru opp de fire justeringsboltene (9) på siden av
mottakeren.
2. Når armlenet er i mottakeren (7), klem på mottakeren
for å oppnå best mulig feste.
3. Stram til de fire boltene (9). (16,3 Nm)
1. Skru opp de to klemmeboltene (10) til klemmen er
løsnet.
2. Skyv armlenmottakeren til ønsker posisjon.
3. Stram til.
1
3
6
2
5
9
7
4
Fig. 4.25
10
7
8
9
Fig. 4.26
9
10
9
Fig. 4.27
Fig. 4.28
7
Høydejusterbart armlene
Montering: Skyv stolpen på armlenet ned i mottakeren på
rullestolen, til den stopper.
Justere høyden:
Trekk stolpen på armlenet ut av mottakeren.
Juster plasseringen av høydejusteringbraketten (1) ved å
fjerne skruen (2) og flytte den til ønsket stilling. Sett
tilbake skruen og stram den.
Skyv stolpen på armlenet tilbake i mottakeren, (Fig.
4.28.1).
Plasseringen av armputen kan justeres ved å skru ut
skruene (3), og deretter flytte armputen til ønsket stilling.
Stram til skruene på nytt, (Fig. 4.28.1).
Stramheten på armlenmottakeren kan justeres
(strammes/løsnes) ved bruk av de to skruene (1) - (Fig.
4.28.2).
1
2
3
1
