8. Bøjle
10. Bøjlebolte

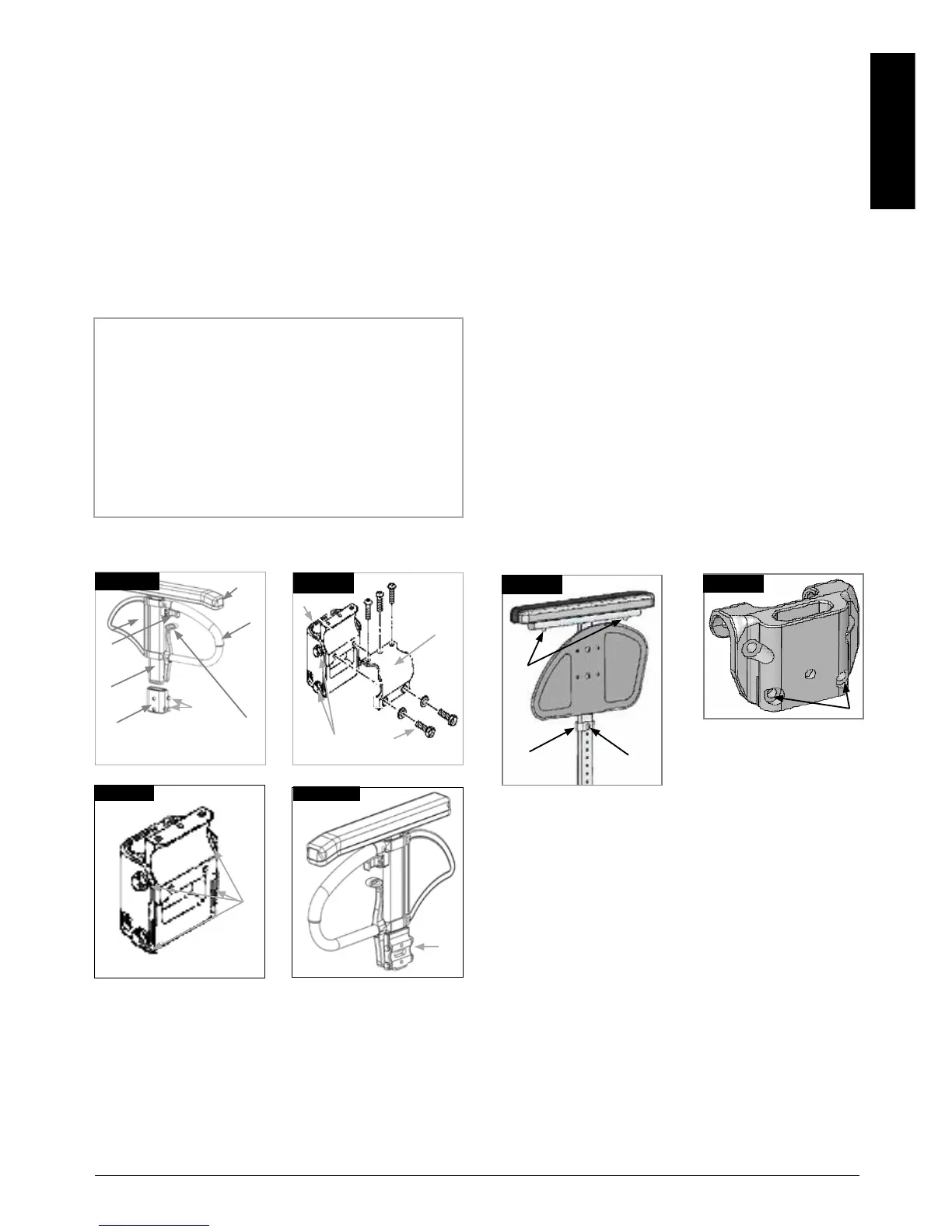

(Fig. 4.25 - 4.28).
Justering af armlænets monteringsholder
For at stramme eller løsgøre monteringen af det yderste
armlæn i holderen:
1. Løsgør modtagerens fire justeringsbolte (9) på
holderens sider.
2. Mens armlænet er i holderen (7), klem holderen for at
opnå den ønskede pasform.
3. Stram de fire bolte (9). (144 in-lbs, 16,3 Nm)
1. Løsgør de beslag bolte (10) indtil bøjlen er løs.
2. Skub armlænets holder til den ønskede position.
3. Stram
1
3
6
2
5
9
7
4
Fig. 4.25
10
7
8
9
Fig. 4.26
9
10
9
Fig. 4.27
Fig. 4.28
7
Installation: Skub armstolpen ind i den holder, som findes
på kørestolens stel, indtil den stopper
Skub armlænets stople ud af holderen.
Juster positionen af højdejusteringsbeslaget (1) ved at
fjerne skruen (2) og flytte den til den ønskede posiion.
Genmoter skruen og stram den.
Skub armlænets stople tilbage i holderen, (Fig. 4.28.1).
Armlænspudens position kan justeres ved at løsne
skruerne (3), og ved derefter at flytte armlænspuden til
den ønskede position. Stram skruerne igen, (Fig. 4.28.1).
Armlænsholderens stramhed kan justeres (strammes /
løsnes) ved hjælp af de 2 skruer (1) - (Fig. 4.28.2).
1
2
3
1
