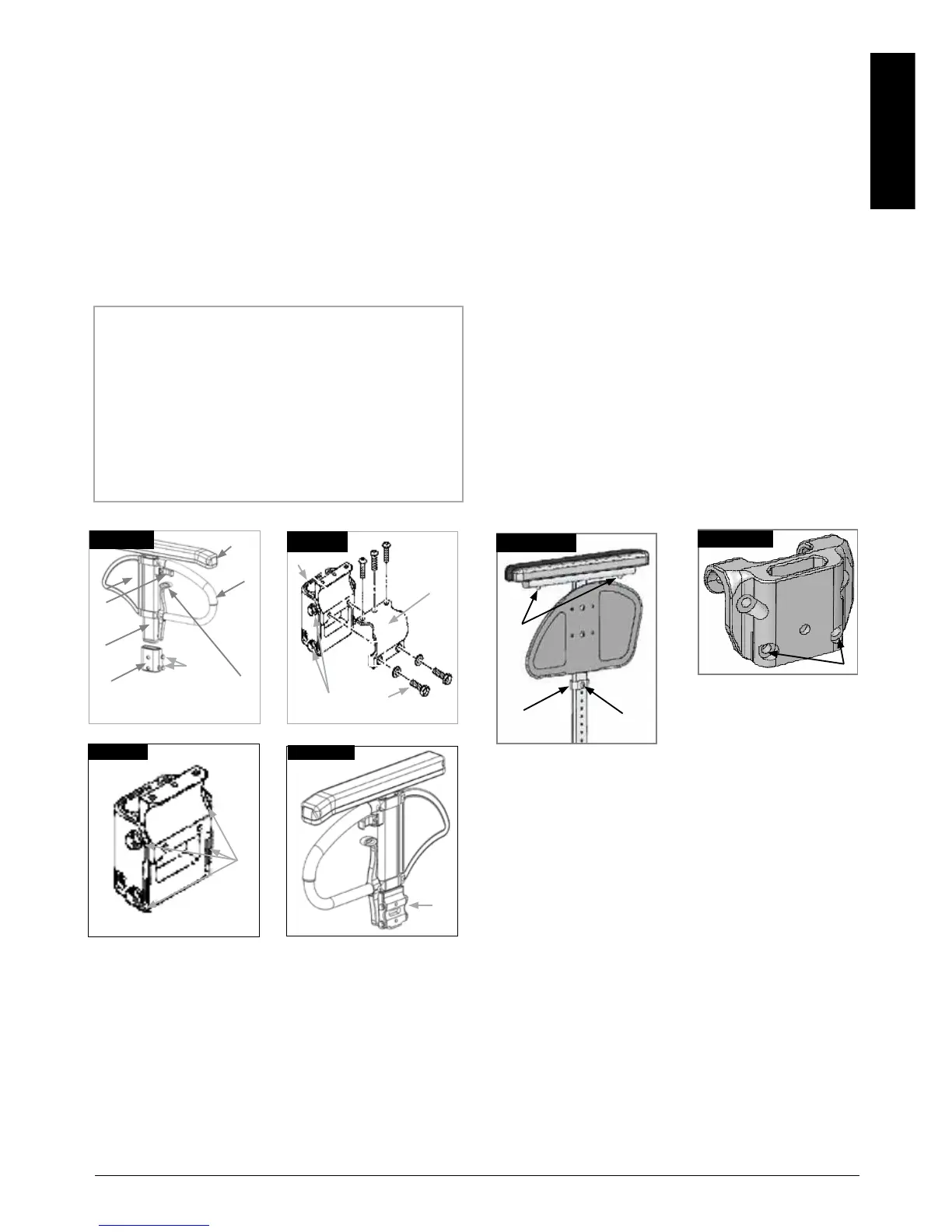

Kuvat 4.25 - 4.28 - osien kuvaukset
4. Käsinoja
7. Pidike
8. Kiinnike
(kuvat 4.25 - 4.28).
Käsinojan pidikkeen säätö
Käsinojan kiskon kiristäminen ja löysääminen
pidikkeessä:
1. Löysää pidikkeen sivuilla sijaitsevat 4 säätöpulttia (9).
2. Aseta käsinoja pidikkeeseen (7) ja purista pidikettä
sopivan liitännän takaamiseksi.
3. Kiristä neljä pulttia (9). (16,3 Nm)
Asennon säätö
1. Löysää kahta pidätinpulttia (10) kunnes pidike löystyy.
2. Liu'uta käsinojan pidike haluttuun kohtaan.
3. Kiristä
1
3
6
2
5
9
7
4
Kuva 4.25
10
7
8
9
Kuva 4.26
9
10
9
Kuva 4.27
Kuva 4.28
7
Käsinojan korkeuden säätö työkaluja käyttäen
Asennus: liu'uta käsinojan tukiputki pyörätuolin rungossa
sijaitsevaan pidikkeeseen siten, että se menee pohjaan
asti
Korkeudensäätö:
Liu'uta käsinojan tukiputki pois pidikkeestä.
Siirrä pidike (1) haluttuun korkeuteen poistamalla ruuvi
(2). Laita ruuvi paikalleen ja kiristä se.
Liu'uta käsinojan tukiputki takaisin pidikkeeseen (kuva
4.28.1).
Kyynärnojan säätö:
Kyynärnojan asentoa voidaan säätää löysäämällä ruuvit
(3) ja siirtämällä kyynärnoja haluttuun asentoon. Kiristä
ruuvit (kuva 4.28.1).
Käsinojan pidikkeen asentoa voidaan säätää (kiristää/
löysätä) 2 ruuvin avulla (1) - (kuva 4.28.2).
Kuva 4.28.1
1
2
3
Kuva 4.28.2
1
