Uvoľnite skrutky s hlavou (A) (na každej strane sú 3, ak je
vozík vybavený kolieska proti prevráteniu, v tom prípade
sú na každej strane 4), ktoré zaisťujú ohnutú trubicovú
úchytku. Všimnite si guličku vo vodováhe (B), a točte
ohnutú trubicu (C) kým gulička vo vodováhe nie je v

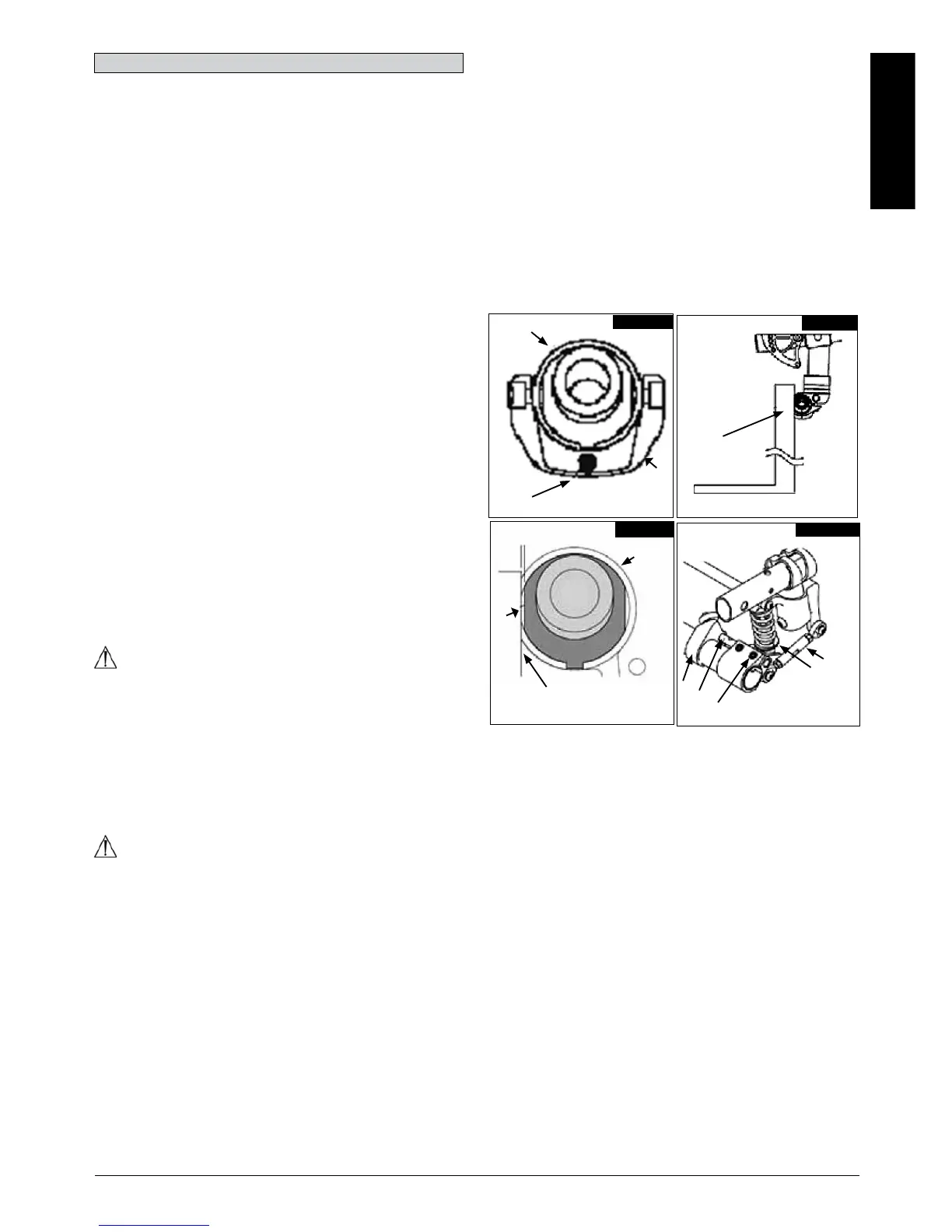

strede. Teraz je cíp nastavený na nulu (Obr. 4.7, 4.8).
Skôr ako zatiahnete skrutky (A), uistite sa, že ohnutá
trubica je v strede z ľava do prava vzhľadom na rám
invalidného vozíka a ploché časti pod vonkajšou ohnutou
trubicovou úchytkou sú z obidvoch strán paralelné.
Konečná časť ohnutej trubice by mala byť v rovine s
vonkajšou časťou ohnutej trubicovej úchytky. Nastavte
spínače (A) na 62 libier (28,2 kg). (7 Nm).
Položte celý invalidný vozík na plochý horizontálny stôl
alebo na plochý terén. Uvoľnite skrutky s hlavou (A) (na
každej strane sú 3, ak je vozík vybavený kolieska proti
prevráteniu, v tom prípade sú na každej strane 4), ktoré
zaisťujú ohnutú trubicovú úchytku. Nájdite ploché povrchy
na predných a zadných ohnutých poistkách (D). Priložte
objekt o ktorom viete, že má 90° uhol, pravý uhol, (ako
napríklad uholomer, pravítko, atď.) na plochú horizontálnu
plochu a na plochú stranu ohnutej poistky.
Točte ohnutú trubicu spoločne s poistkou kým plochý
povrch ohnutej poistky nie je paralelný s pomôckou na
meranie (Obr. 4.7, 4.8, 4.9, 4.10).
Skôr ako zatiahnete skrutky (A), uistite sa, že ohnutá
trubica je v strede z ľava do prava vzhľadom na rám
invalidného vozíka a ploché časti pod vonkajšou ohnutou
trubicovou úchytkou sú z obidvoch strán paralelné.
Konečná časť ohnutej trubice by mala byť v rovine s
vonkajšou časťou ohnutej trubicovej úchytky. Nastavte
spínače na 62 in-lbs. (7 Nm).
POZOR!
Ak otáčate 4-článkovú zadnú nápravu, vždy vykonávajte
iba jednu zmenu naraz a zmenu si
zapíšte. Budete potrebovať trpezlivosť, ale umožní vám to
pochopiť ako každá zmena ovplyvňuje jazdu
v invalidnom vozíku v súvislosti so zadnou nápravou.
– Spodná podložka tlmiča je navrhnutá tak,
aby bola voľnejšia, aby sa umožnila správna dráha
nápravy.
POZOR!
Nikdy neodskrutkujte bubnovú maticu (C), ktorá spája
ohnutú úchytku s ohnutou úchytkou tlmiča.
Mali by ste postupovať podľa požiadaviek na údržbu ktoré
sú uvedené nižšie spolu so všeobecnými požiadavky na
údržbu invalidného vozíka,
ktoré sú uvedené v časti XI.
a. Konečnú misku klzného ložiska ani kotúče nemastite.
b. Po umytí koncov článkov jemným mydlom a jemnou
kefou ich môžete
namastiť.
c. Na odstránenie odpadu a špiny z kotúčov použite
jemnú kefu.
d. 4-článkovú nápravu nikdy nečistite tlakovým čističom.
Obr. 4.8
D
Obr. 4.7
C
B
Obr. 4.10
H
I
G
E
F
Obr. 4.9
PARALELNÝ
D
C
