8. Úchytka
9. Nastavovacie skrutky objímky
(Obr. 4.25 - 4.28).
Nastavenie prijímača pripevnenia lakťovej opierky
Ak chcete utiahnuť, alebo uvoľniť pripevnenie vonkajšej
tyčky opierky v prijímači:
1. Uvoľnite štyri matice nastavenia prijímača (9), ktoré sú
po stranách prijímača.
2. Keď je lakťová opierka v prijímači (7), stlačte prijímač,
aby ste dosiahli požadované pripojenie.
3. Utiahnite štyri matice (9). (144 in-lbs, 16,3 Nm)
1. Uvoľnite dve upínacie skrutky (10) až kým nie je
úchytka voľná.
2. Zasuňte opierku do požadovanej polohy.
3. Utiahnuť.
1
3
6
2
5
9
7
4

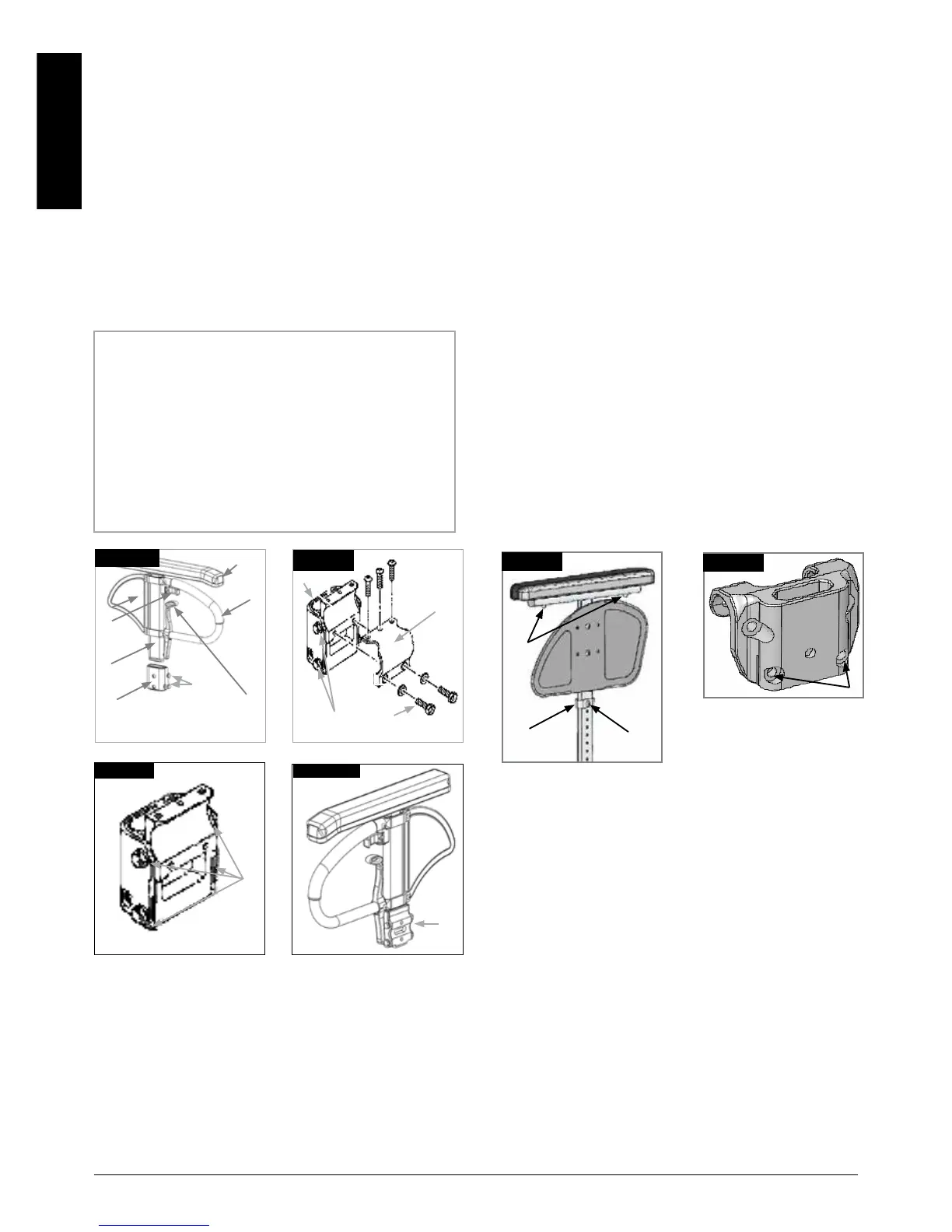

Obr. 4.25
10
7
8
9
Obr. 4.26
9
10
9
Obr. 4.27
Obr. 4.28
7
Inštalácia: Zasuňte stĺpik lakťovej opierky do objímky,
ktorá sa nachádza na ráme invalidného vozíka, kým sa
nezastaví.
Vysunutím nahor vyberte stĺpik opierky rúk z objímky.
Nastavte polohu konzoly nastavenia výšky (1) odobratím
skrutky (2) a posunutím konzoly do požadovanej polohy.
Opätovne nasaďte skrutku a utiahnite ju.
Zasuňte stĺpik opierky rúk späť do objímky, (Obr. 4.28.1).
Poloha lakťovej opierky sa dá nastaviť uvoľnením skrutiek
(3) a posunutím lakťovej výstelky do požadovanej polohy.
Opäť zatiahnite skrutky (Obr. 4.28.1).
Napätie objímky lakťovej opierky sa dá nastaviť (utiahnuť
/uvoľniť) pomocou 2 skrutiek (1) - (Obr. 4.28.2).
Obr. 4.28.1
1
2
3
Obr. 4.28.2
1
