(Εικ. 4.25 - 4.28).
Ρύθμιση της εφαρμογής της υποδοχής του
υποστηρίγματος βραχιόνων
Για να σφίξετε ή να χαλαρώσετε την εφαρμογή του
εξωτερικού στύλου του υποστηρίγματος βραχιόνων στην
υποδοχή:
1. Χαλαρώστε τα τέσσερα μπουλόνια ρύθμισης της
υποδοχής (9) στις πλευρές της υποδοχής.
2. Με το υποστήριγμα βραχιόνων στην υποδοχή (7),
σφίξτε την υποδοχή για να πετύχετε την επιθυμητή
εφαρμογή.
3. Σφίξτε τα τέσσερα μπουλόνια (9). (144 in-lbs, 16,3 Nm)
1. Χαλαρώστε τα δύο μπουλόνια σύσφιξης (10) μέχρι να
χαλαρώσει ο σφιγκτήρας.
2. Ολισθήστε την υποδοχή του υποστηρίγματος
βραχιόνων στην επιθυμητή θέση.
3. Σφίξτε.
1
3
6
2
5
9
7
4

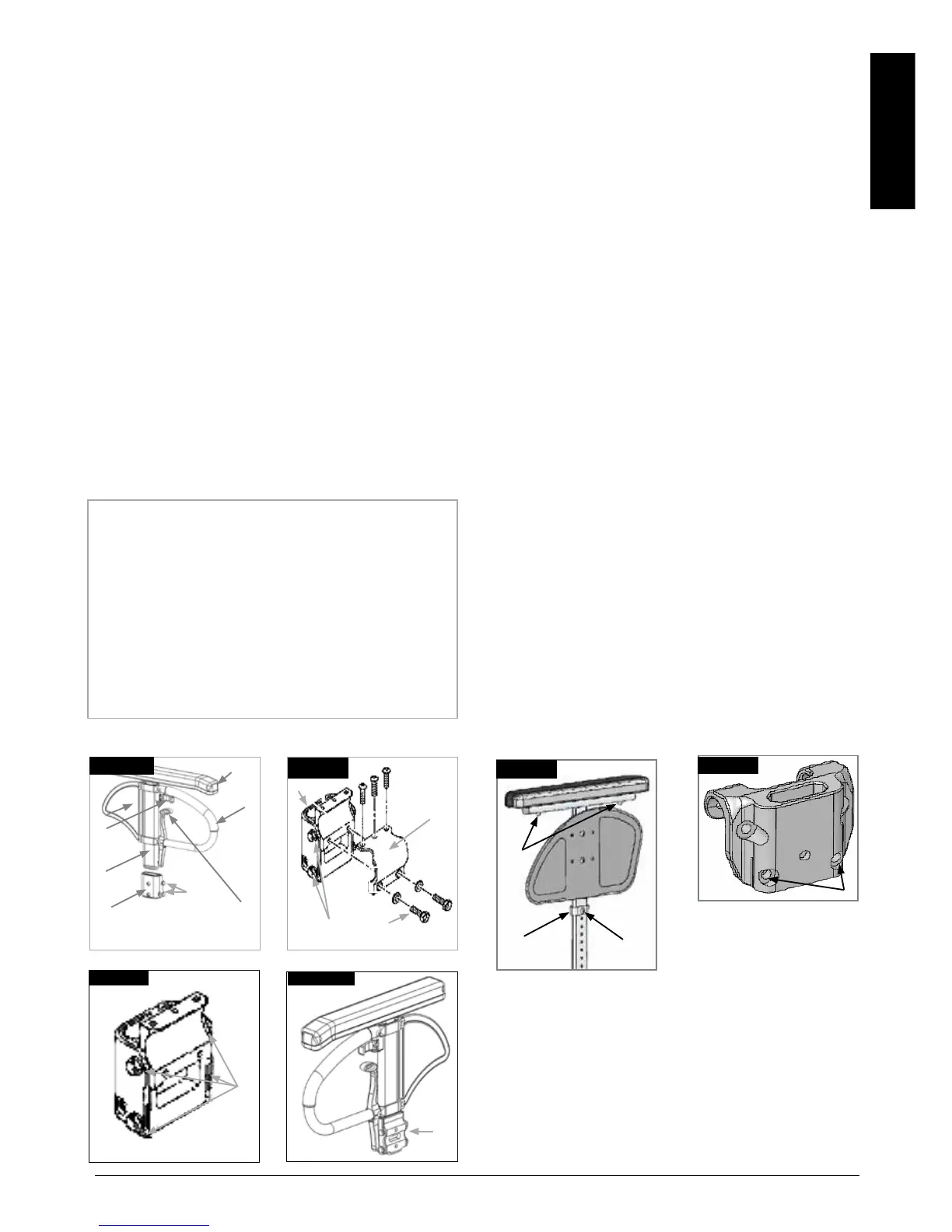

Εικ. 4.25
10
7
8
9
Εικ. 4.26
9
10
9
Εικ. 4.27
Εικ. 4.28
7
Εγκατάσταση: Ολισθήστε τον στύλο του υποστηρίγματος
βραχίονα μέσα στην υποδοχή, η οποία βρίσκεται στο
πλαίσιο της αναπηρικής πολυθρόνας, μέχρι να
σταματήσει
Ολισθήστε τον στύλο του υποστηρίγματος βραχίονα έξω
από την υποδοχή.
Ρυθμίστε τη θέση του στηρίγματος ρύθμισης ύψους (1)
αφαιρώντας τη βίδα (2) και μεταφέροντας τη στην
επιθυμητή θέση. Τοποθετήστε ξανά τη βίδα και σφίξτε την.
Ολισθήστε τον στύλο του υποστηρίγματος βραχίονα ξανά
στην υποδοχή, (Εικ. 4.28.1).
Μπορείτε να ρυθμίσετε τη θέση του υποστηρίγματος
βραχίονα εάν αποδεσμεύσετε τις βίδες (3) και μετά
μετακινήσετε το υποστήριγμα βραχίονα στην επιθυμητή
θέση. Σφίξτε ξανά τις βίδες (Εικ. 4.28.1).
Μπορείτε να ρυθμίσετε (σφίξτε/χαλαρώστε) το σφίξιμο της
υποδοχής του υποστηρίγματος βραχίονα με τις 2 βίδες (1)
- (Εικ. 4.28.2).
1
2
3
1
