Siemens SIMATIC S7 - Page 713

Technical specifications
A.2 S7-200 SMART CPUs
S7-200 SMART
System Manual, V2.3, 07/2017, A5E03822230-AF
713
Pin
X10
X11
X12
X13
19
--
N / 120 - 240 V AC
--
--
20 -- Functional Earth -- --

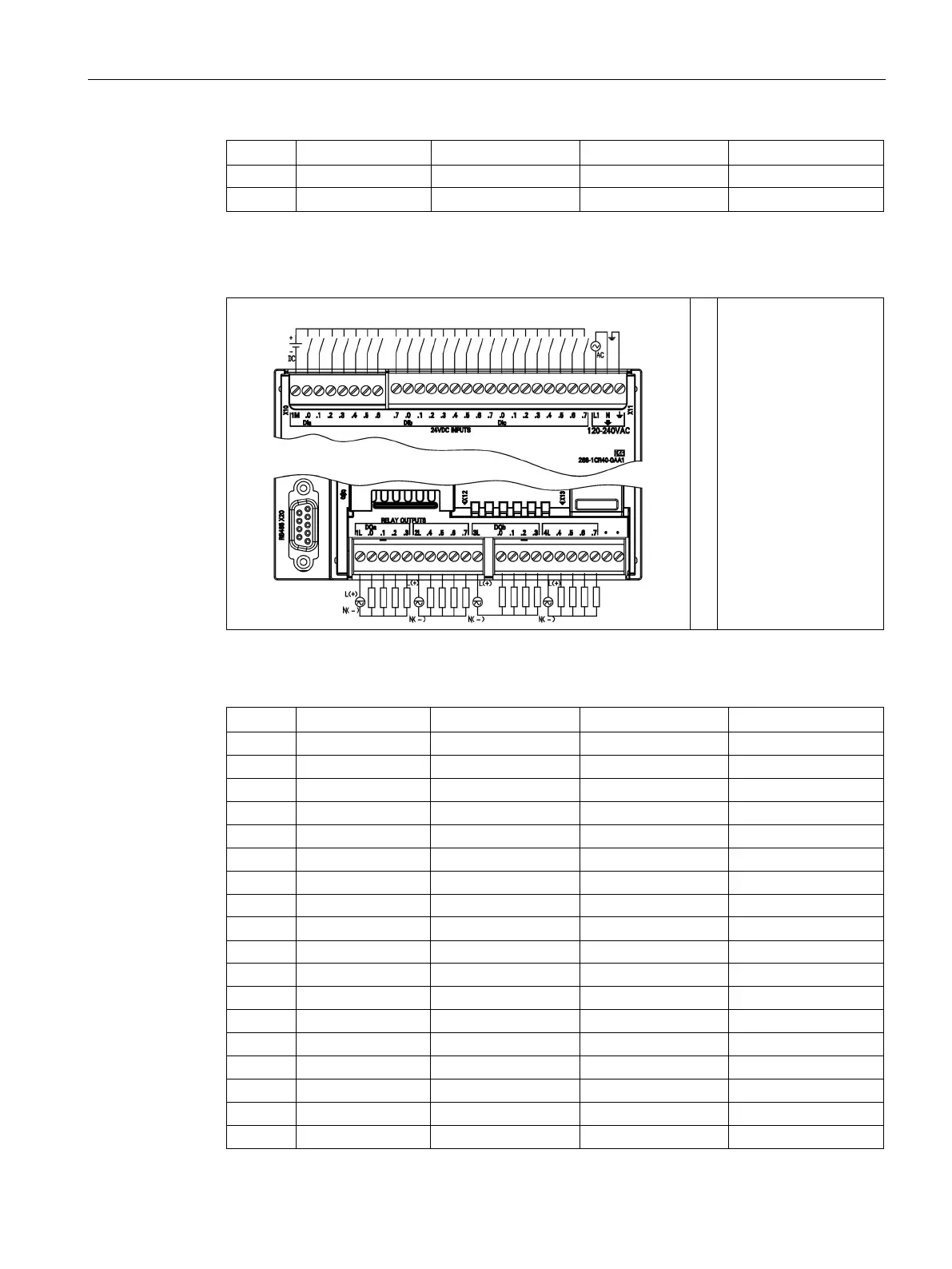

Table A- 51 Wiring diagram for the CPU CR40s AC/DC/Relay (6ES7288-1CR40s-0AA1)
Table A- 52 Connector pin locations for CPU CR40s AC/DC/Relay (6ES7288-1CR40-0AA1)
Pin
X10
X11
X12
X13
1
1M
DI a.7
1L
DQ b.0
2
DI a.0
DI b.0
DQ a.0
DQ b.1
3
DI a.1
DI b.1
DQ a.1
DQ b.2
4
DI a.2
DI b.2
DQ a.2
DQ b.3
5
DI a.3
DI b.3
DQ a.3
4L
6
DI a.4
DI b.4
2L
DQ b.4
7
DI a.5
DI b.5
DQ a.4
DQ b.5
8
DI a.6
DI b.6
DQ a.5
DQ b.6
9 -- DI b.7 DQ a.6 DQ b.7
10
--
DI c.0
DQ a.7
--
11
--
DI c.1
3L+
--
12
--
DI c.2
--
--
13
--
DI c.3
--
--
14
--
DI c.4
--
--
15
--
DI c.5
--
--
16
--
DI c.6
--
--
17
--
DI c.7
--
--
18
--
L+ / 24 V DC
--
--
