Skytrak 8042 - Page 71

General Information and Specifications
2-59
6036, 6042, 8042, 10042, 10054 31211015

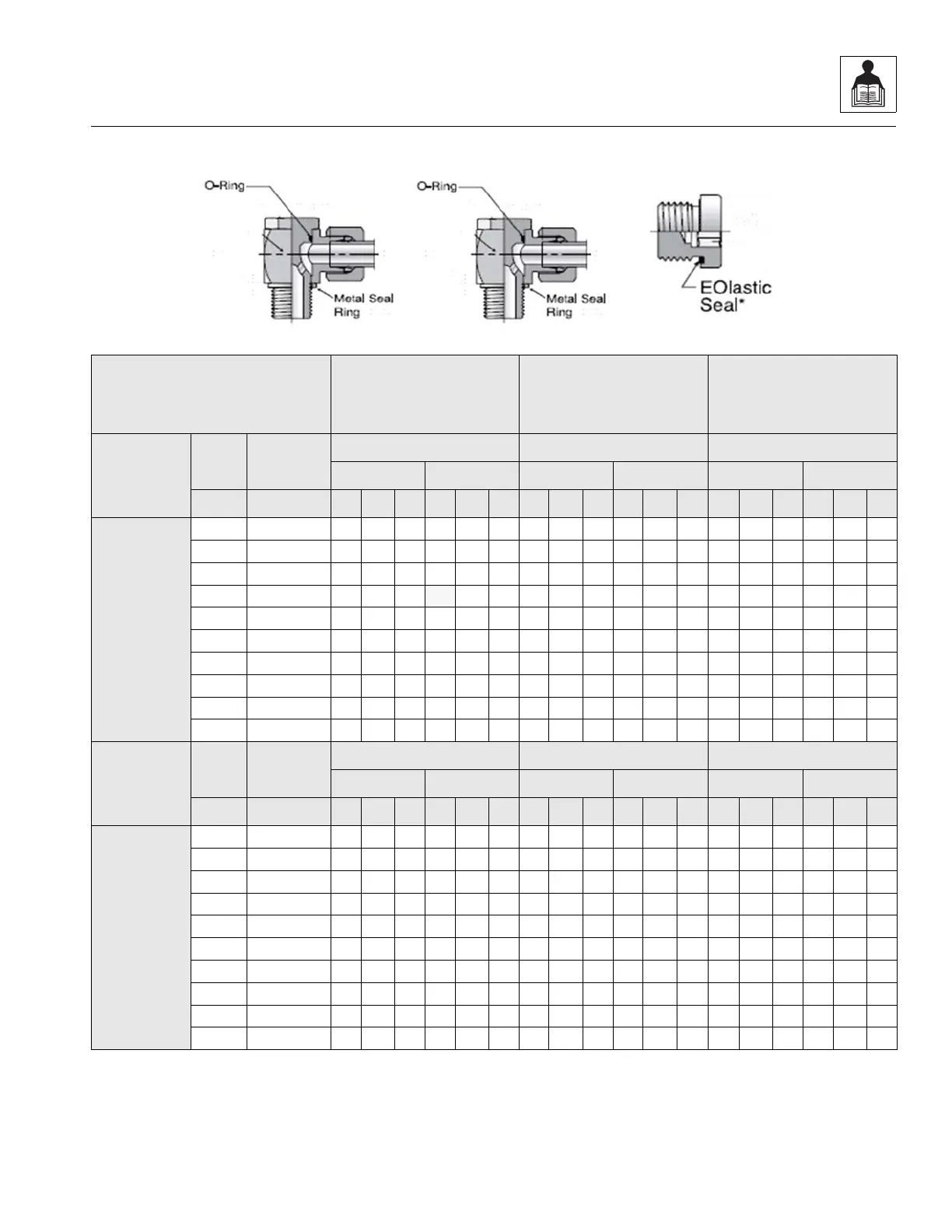

c. Metric Flat Face Port (MFF) L Series - Table 3 of 3
TYPE/FITTING
IDENTIFICATION
BANJO FITTINGS
WITH L SERIES DIN (MBTL)
OPPOSITE END
HIGH PRESSURE BANJO
FITTINGS
WITH L SERIES DIN (MBTL)
OPPOSITE END
FORM E (EOLASTIC
SEALING RING)
HOLLOW HEX PLUGS
Material
Thread
M Size
Connecting
Tube O.D
Torqu e Torque To rq ue
[Ft-Lb] [Nm] [Ft-Lb] [Nm] [Ft-Lb] [Nm]
(metric) (mm) Min Nom Max Min Nom Max Min Nom Max Min Nom Max Min Nom Max Min Nom Max
STEEL FITTINGS
WITH STEEL
MATING
COMPONENTS;
UN-LUBRICATED
THREADS
M10x1 6 13 14 14 18 19 19 13 14 14 18 19 19 9 10 10 12 14 14
M12x1.5 8 26 28 29 35 38 39 33 35 36 45 47 49 18 19 20 25 26 27
M14x1.5 10 373941505356414345555861262829353839
M16x1.5 12 44 46 48
60 62 65 59 62 65 80 84 88 41 43 45 55 58 61
M18x1.5 15 59 62 65 80 84 88 74 78 81 100 106 110 48 51 53 65 69 72
M22x1.5 18 89 94 98 120 127 133 103 108 113 140 146 153 66 70 73 90 95 99
M27x2 22 96 101 106 130 137 144 236 248 260 320 336 353 100 105 110 135 142 149
M33x2 28 -- -- -- -- -- -- 266 280 293 360 380 397 166 175 183 225 237 248
M42x2 35 -- -- -- -- -- -- 398 418 438 540 567 594 266 280 293 360 380 397
M48x2 42 -- -- -- -- -- -- 516 542 568 700 735 770 266 280 293 360 380 397
Material
Thread
M Size
Connecting
Tube O.D
Torqu e Torque To rq ue
[Ft-Lb] [Nm] [Ft-Lb] [Nm] [Ft-Lb] [Nm]
(metric) (mm) Min Nom Max Min Nom Max Min Nom Max Min Nom Max Min Nom Max Min Nom Max
ALUMINUM/
BRASS FITTINGS
OR ALUMINUM/
BRASS
MATING
COMPONENTS;
UN-LUBRICATED
THREADS
M10x1 6 8 9 9 11 12 12 8 9 9 11 12 12 6 7 7 8 9 9
M12x1.5 8 17 18 19 23 24 26 21 22 23 28 30 31 12 13 13 16 18 18
M14x1.5 10 242627333537272829373839171819232426
M16x1.5 12 293031394142384042525457272829373839
M18x1.5 15 384042525457485153656972313334424546
M22x1.5 18 586164798387677073919599434547586164
M27x2 22 626669848994153161169207218229656972889498
M33x2 28 -- -- -- -- -- -- 173 182 190 235 247 258 108 114 119 146 155 161
M42x2 35 -- -- -- -- -- -- 259 272 285 351 369 386 173 182 190 235 247 258
M48x2 42 -- -- -- -- -- -- 335 352 369 454 477 500 173 182 190 235 247 258
MAE9290
MAE9300
MAE9310
