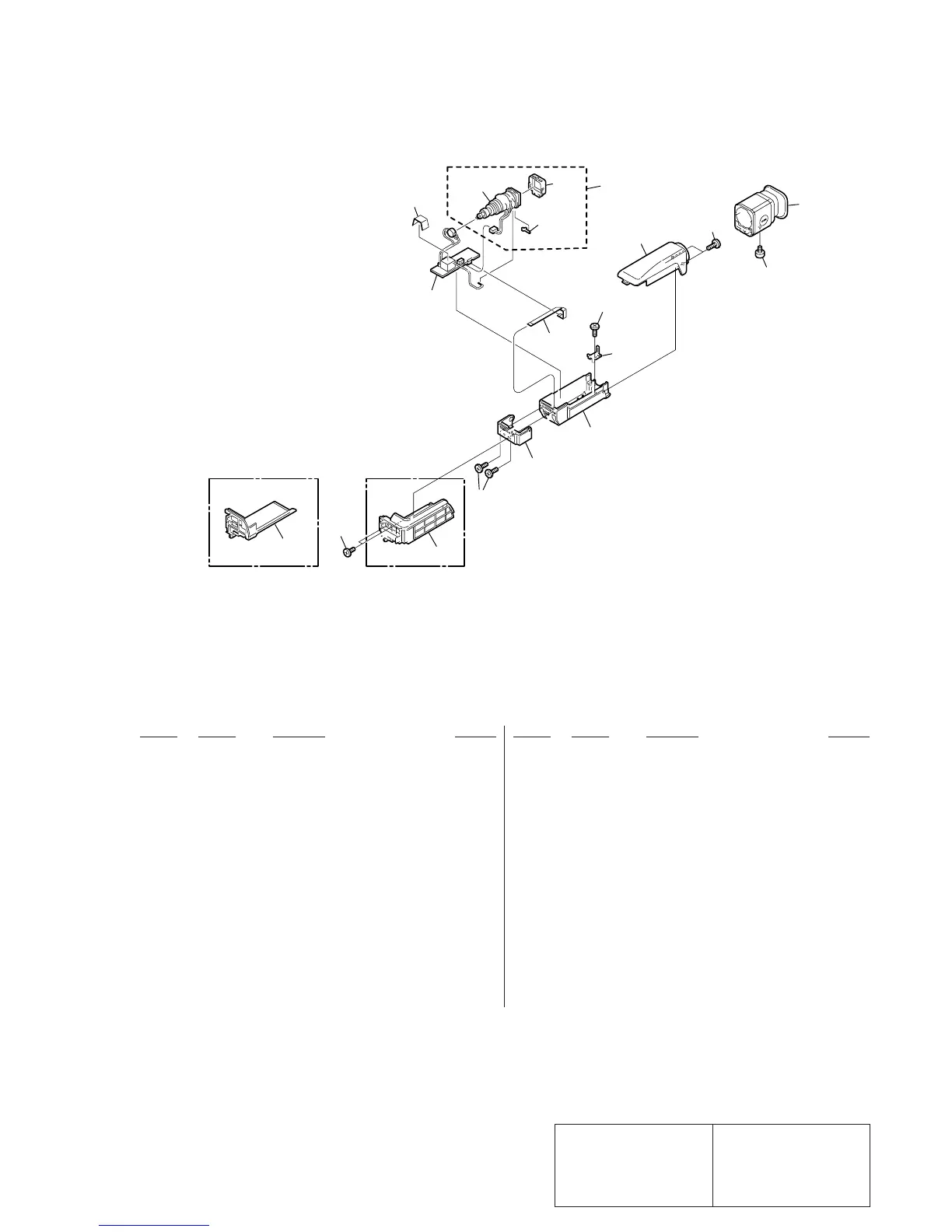

6-1-3. B/W EVF SECTION (TR618/TR618E/TR718E/TR728E/TRV49/TRV49E/TRV58/TRV58E/TRV59E/TRV68/
TRV78/TRV78E/TRV88/TRV98/TRV98E)
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
Note :
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
Note :
Les composants identifiés par
une marque 0 sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
101 3-061-794-01 SCREW, LOOSE STOPPER
102 3-065-481-01 BASE B (12), VF
(TRV49/TRV49E/TRV58/TRV58E/TRV59E/TRV68/
TRV78/TRV78E/TRV88/TRV98/TRV98E)
102 3-065-482-01 BASE B (10), VF
(TR618/TR618E/TR718E/TR728E)
103 3-948-339-81 TAPPING
104 X-3950-230-1 HINGE ASSY, VF
105 3-058-644-11 CABINET (LOWER) (B) (100), EVF
(TR618/TR618E/TR718E/TR728E)
105 3-065-480-01 CABINET LOWER B (12), EVF
(TRV49/TRV49E/TRV58/TRV58E/TRV59E/TRV68/
TRV78/TRV78E/TRV88/TRV98/TRV98E)
106 3-053-681-01 TALLY, EVF
107 1-792-454-11 CABLE, FLEXIBLE FLAT (FFC-289)
108 A-7073-838-A VF-129 (N) BOARD, COMPLETE
(TR618/TRV49/TRV58/TRV68/TRV78/TRV88/TRV98)
108 A-7073-855-A VF-129 (P) BOARD, COMPLETE
(TR618E/TR718E/TR728E/TRV49E/
TRV58E/TRV59E/TRV78E/TRV98E)
109 X-3951-202-1 CABINET UPPER B (12) ASSY, EVF
(TRV49/TRV49E/TRV58/TRV58E/TRV59E/TRV68/
TRV78/TRV78E/TRV88/TRV98/TRV98E)
109 X-3951-203-1 CABINET UPPER B (10) ASSY, EVF
(TR618/TR618E/TR718E/TR728E)
110 3-975-898-01 SCREW (T), F LOCK
111 X-3949-329-1 FINDER (S) ASSY
112 3-941-343-21 TAPE (A)
113 3-709-272-01 COVER, HIGH VOLTAGE
114 3-709-273-01 MASK, CRT
0 V901 1-452-673-61 CRT ASSY (M01KXX90WB)
101
102
102
103
104
105
109
106
103
103
110
111
107
108
112
TRV model
TR model (B/W EVF)
TR model (B/W EVF)
TRV model
:CCD-TR618/TR618E/TR718E/TR728E
:CCD-TRV49/TRV49E/TRV58/TRV58E/TRV59E/TRV68/TRV78/TRV78E/TRV88/TRV98/TRV98E
V901
113
114
not
supplied
