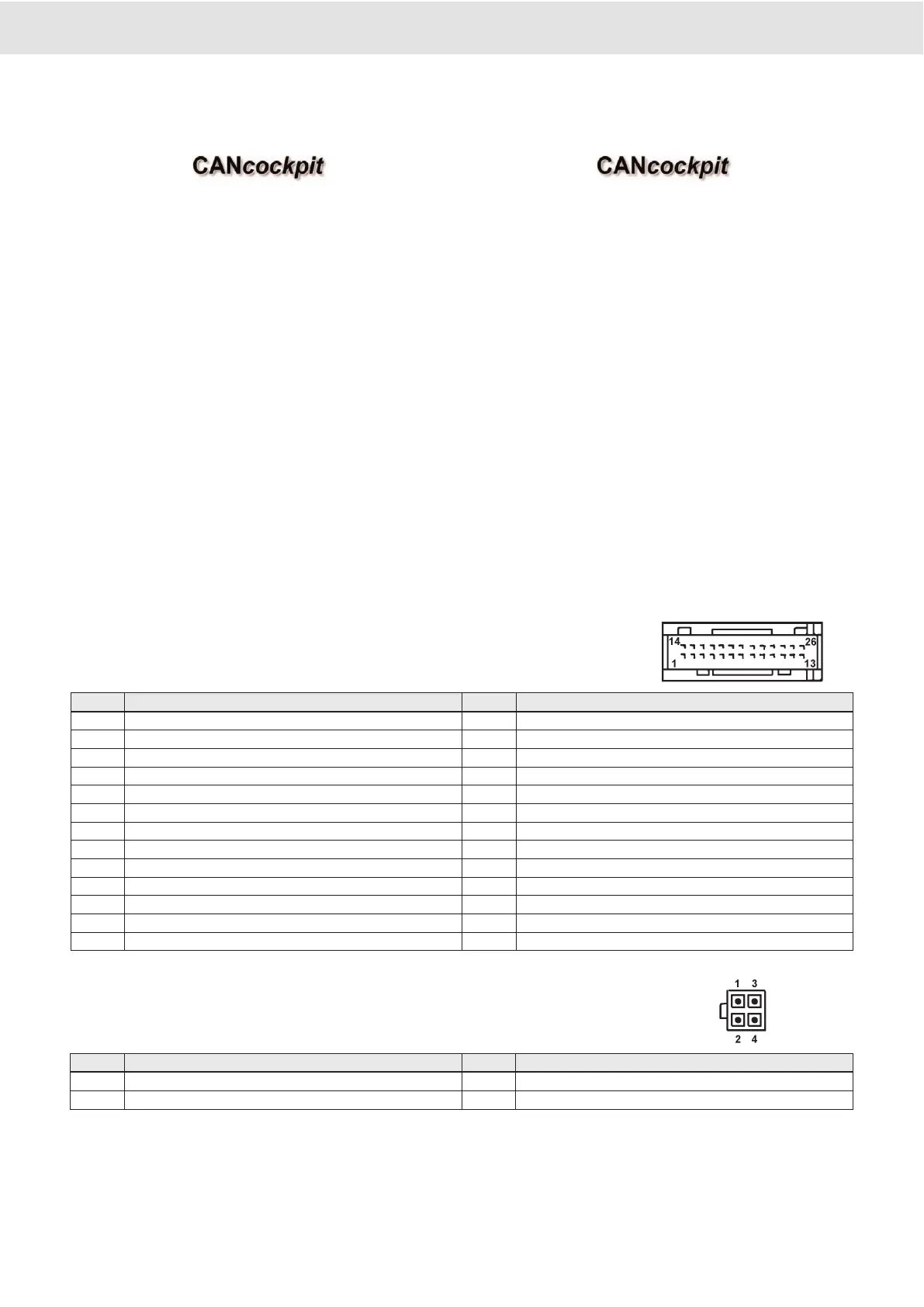

Master Black Box
Systemkomponenten
Master Black Box
System Components
Anschlussbelegung / Terminal connection:
AMP 26 Pins MODU II
4 Pin MATE-N-LOCK
Nennspannung: 12V und 24V DC
Betriebsspannung: 10,5V bis 32V DC
Stromaufnahme: 70mA ± 10%
EMV: 2006/28/EC (2004/104/EC),
ISO 7637-1-2, SAEJ 1810
Schwingungsfestigkeit: 2g, 8-300 Hz, 1 oct./min.
Dauerschock: 25g, 1 Hz, 6 ms,
Schutzart: IP30, IEC 60529
Betriebs- und
Lagertemperatur: – 40°C bis + 85 °C
Rated voltage: 12V and 24V DC
Operating voltage: 10,5V to 32V DC
Current consumption: 70mA ± 10%
EMC: 2006/28/EC (2004/104/EC),
ISO 7637-1-2, SAEJ 1810
Vibration resistance: 2g, 8-300 Hz, 1 oct./min.
Physical shock: 25g, 1 Hz, 6 ms,
Protection: IP30, IEC 60529
Operating- and
Storage temperature: – 40°C to + 85 °C
Geräteanschluss
Gauge connection
Geräteanschluss
Gauge connection
Technische Daten: Technical Data:
Gehäuse 100 x 100 x 41,3 mm
Housing 100 x 100 x 41,3 mm
Technische Änderungen vorbehalten Technical details subject to change
(1-3) 3TU00-0736-5404620 0509
Pin Beschreibung / Description Pin Beschreibung / Description
1 nicht belegt / not connected 3 Masse / GND
2 Sat - Bus 4 Versorgungsspannung Slave / Supply Satellite
Pin Beschreibung / Description Pin Beschreibung / Description
1 Kl. 30 / Power Supply (terminal 30) 14 + 8 V DC für Geber / for Sensor supply
2 Kl. 31 / GND (terminal 31) 15 0 - 5 V DC Eingang / Input
3 CAN1 _High 16 Kl. 58 d / Illumination (terminal 58 d)
4 CAN1 _Low 17 Kl. 15 / Ignition (terminal 15)
5 CAN2 _High 18 Frequenzeingang 2 / Frequency Input 2 (0-2 kHz)
6 CAN2 _Low 19 Frequenzeingang 1 / Frequency Input 1 (0-40 kHz)
7 nicht belegt / not connected 20 Schaltausgang 1 / Switch-Output 1
8 k - Line 21 Schaltausgang 2 / Switch-Output 2
9 Analog Eingang 1 / Input 1 (0,5-200 Ohm) 22 nicht belegt / not connected
10 Analog Eingang 2 / Input 2 (0,5-300 Ohm) 23 nicht belegt / not connected
11 Analog Eingang 3 / Input 3 (10 -700 Ohm) 24 Externer Schalter / External Switch
12 4 - 20 mA Eingang / Input 25 Masse Analog / Analog GND
13 4 - 20 mA Masse / GND 26 Masse Frequenz / Frequency GND
