Montageanleitung
Installation Instructions

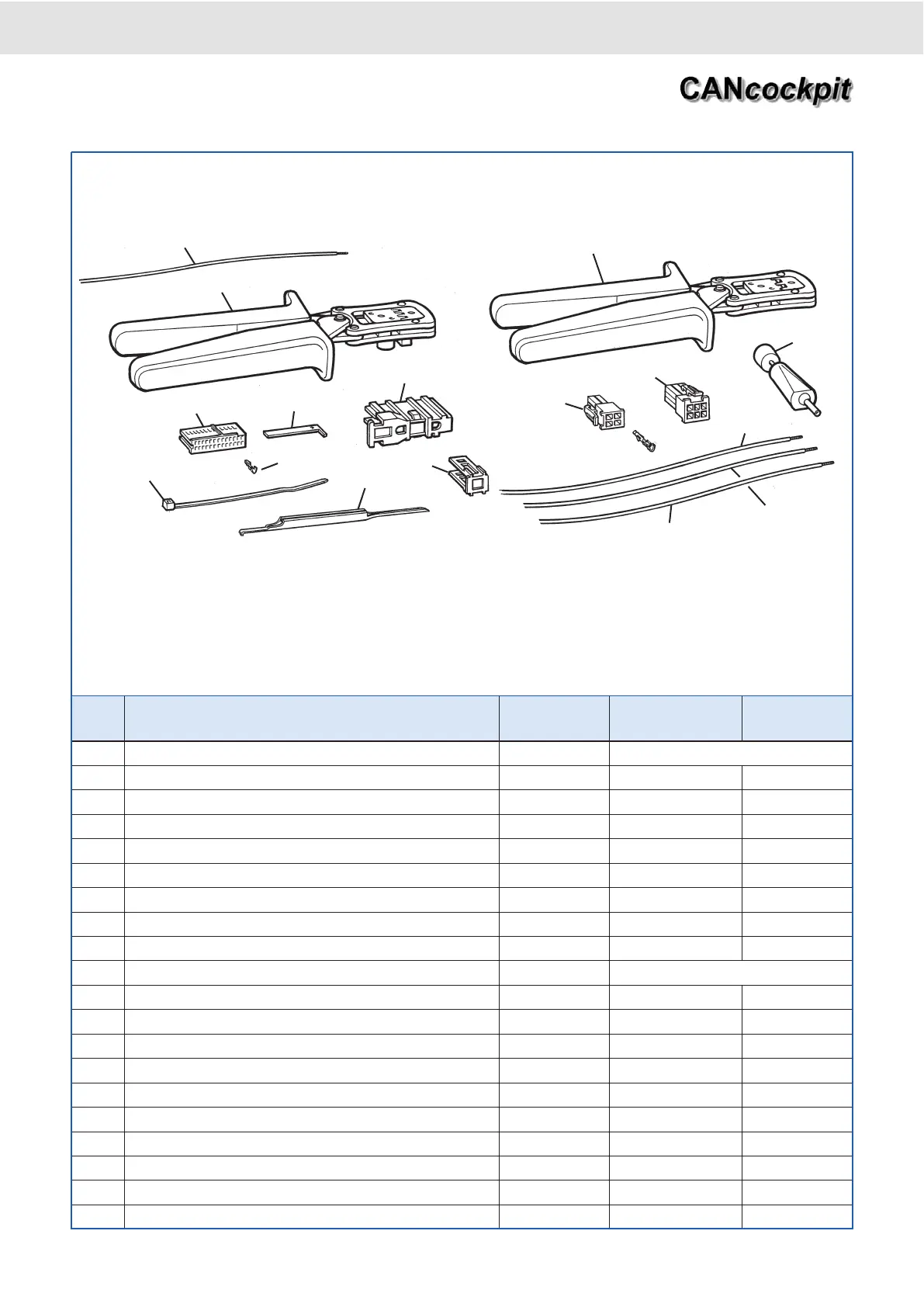

Oder eigener Zusammenbau der Kabelbäume. Nur mit folgenden Teilen:
Or own installation of the wiring harnesses. With following parts only:
8
1
4
5
6
9
7
10
11
12
13
15
14
16
17
3
2
Anwendung / Application:
A: für Kabelbaum Master (26polig) / for wiring harness master (26-pole)
B: für Kabelbaum Master - Slave / for wiring harness master - satelitte
C: für Kabelbaum Slave - Slave / for wiring harness satelitte - satelitte
Technische Änderungen vorbehalten Technical details subject to change
(1-8) - 2TU00-0736-5107120 0609
Pos.
Pos.
Bezeichnung
Designation
Anwendung
Application
Verp.-Einheit
Items / Package
Bestell-Nr.
Order No.
1 Handzange / Hand tool AMPMODU A (AMP-Nr./ No. 0-0169481-1)
2 Gehäuse /Housing AMPMODU A 700
3 Abzugsbügel / Draw-off bracket AMPMODU A 600
4 Kontaktsicherung / Contact seal AMPMODU A 2000
5 Kontaktgehäuse / Contact housing AMPMODU A 500
6 Kontakt (Master) / Contact (master) AMPMODU A 10000
7 Ausstoßwerkzeug / Push out tool AMPMODU A 2
8
Kabel 0,5mm2 / Wire 0.5mm
2
A —
9 Kabelbinder / Cable strap A, B, C —
10 Handzange / Hand tool MATE-N-LOK B, C (AMP-Nr./ No. 0-0734202-1)
11 Stecker, 4polig / Connector, 4-pole MATE-N-LOK B 500
12 Stecker, 6polig / Connector, 6-pole MATE-N-LOK B, C 1000
13 Kontakt / Pin MATE-N-LOK B, C 10000
14 Ausstoßwerkzeug / Push out tool MATE-N-LOK B, C 2
15
Kabel, gelb 0,75mm2 / Wire, yellow 0.75mm
2
B, C —
16
Kabel, rot 0,75mm2 / Wire, red 0.75mm
2
B, C —
17
Kabel, schwarz 0,75mm2 / Wire, black 0.75mm
2
B, C —
