Wilo Control EC-Booster User Manual

nl Opstelling
574 WILO SE 2019-07
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com
230
380
400
1
2
3

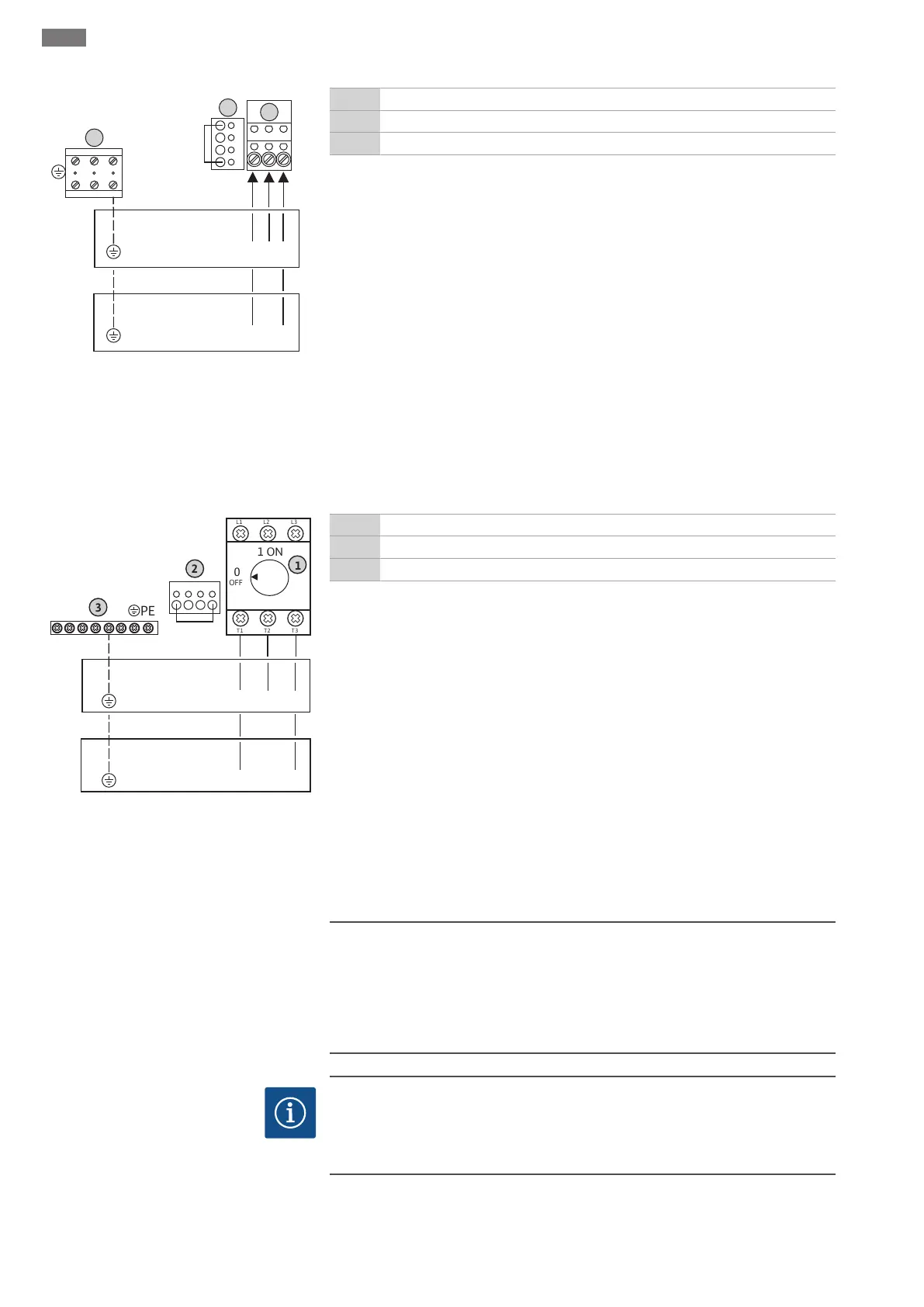

Fig.6: Netaansluiting Wilo-Control EC-B 1.../
EC-B 2...
1 Klemmenstrook: Netaansluiting
2 Instelling netspanning
3 Klemmenstrook: Aarde (PE)
Netaansluiting 1~230V:
▪Kabel: 3-aderig
▪Ader: L, N, PE
▪Instelling netspanning: Brug 230/COM
Netaansluiting 3~230V:
▪Kabel: 4-aderig
▪Ader: L1, L2, L3, PE
▪Instelling netspanning: Brug 230/COM
Netaansluiting 3~380V:
▪Kabel: 4-aderig
▪Ader: L1, L2, L3, PE
▪Instelling netspanning: Brug 380/COM
Netaansluiting 3~400V:
▪Kabel: 4-aderig
▪Ader: L1, L2, L3, PE
▪Instelling netspanning: Brug 400/COM (fabrieksinstelling)
Ter plaatse gelegde aansluitkabels door de kabelschroefverbindingen voeren en beves-
tigen. Sluit de aders overeenkomstig het aansluitschema op de hoofdschakelaar aan.
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400
Fig.7: Netaansluiting Wilo-Control EC-B 3...
1 Hoofdschakelaar
2 Instelling netspanning
3 Klemmenstrook: Aarde (PE)
Netaansluiting 1~230V:
▪Kabel: 3-aderig
▪Ader: L, N, PE
▪Instelling netspanning: Brug 230/COM
Netaansluiting 3~230V:
▪Kabel: 4-aderig
▪Ader: L1, L2, L3, PE
▪Instelling netspanning: Brug 230/COM
Netaansluiting 3~380V:
▪Kabel: 4-aderig
▪Ader: L1, L2, L3, PE
▪Instelling netspanning: Brug 380/COM
Netaansluiting 3~400V:
▪Kabel: 4-aderig
▪Ader: L1, L2, L3, PE
▪Instelling netspanning: Brug 400/COM (fabrieksinstelling)
6.5.4 Netaansluiting schakelkast: Con-
trol ECe-Booster
VOORZICHTIG
Materiële schade door verkeerd ingestelde netspanning!
De schakelkast kan op verschillende netspanningen worden gebruikt. De stuurspan-
ning moet echter altijd 230V bedragen. Daarom wordt de kabelbrug af fabriek op de
correct netspanning ingesteld. Geen aanpassingen uitvoeren op de kabelbrug! Bij
een verkeerd ingestelde netspanning wordt de besturing vernield!
LET OP
Neutrale geleider vereist
Voor de correcte werking van de besturing is een neutrale geleider (nulleider) op de
netaansluiting vereist.
Ter plaatse gelegde aansluitkabels door de kabelschroefverbindingen voeren en beves-
tigen. Sluit de aders overeenkomstig het aansluitschema op de hoofdschakelaar aan.
