Opstelling nl
Inbouw- en bedieningsvoorschriften Wilo-Control EC/ECe-Booster 575
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com 230 380 400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF

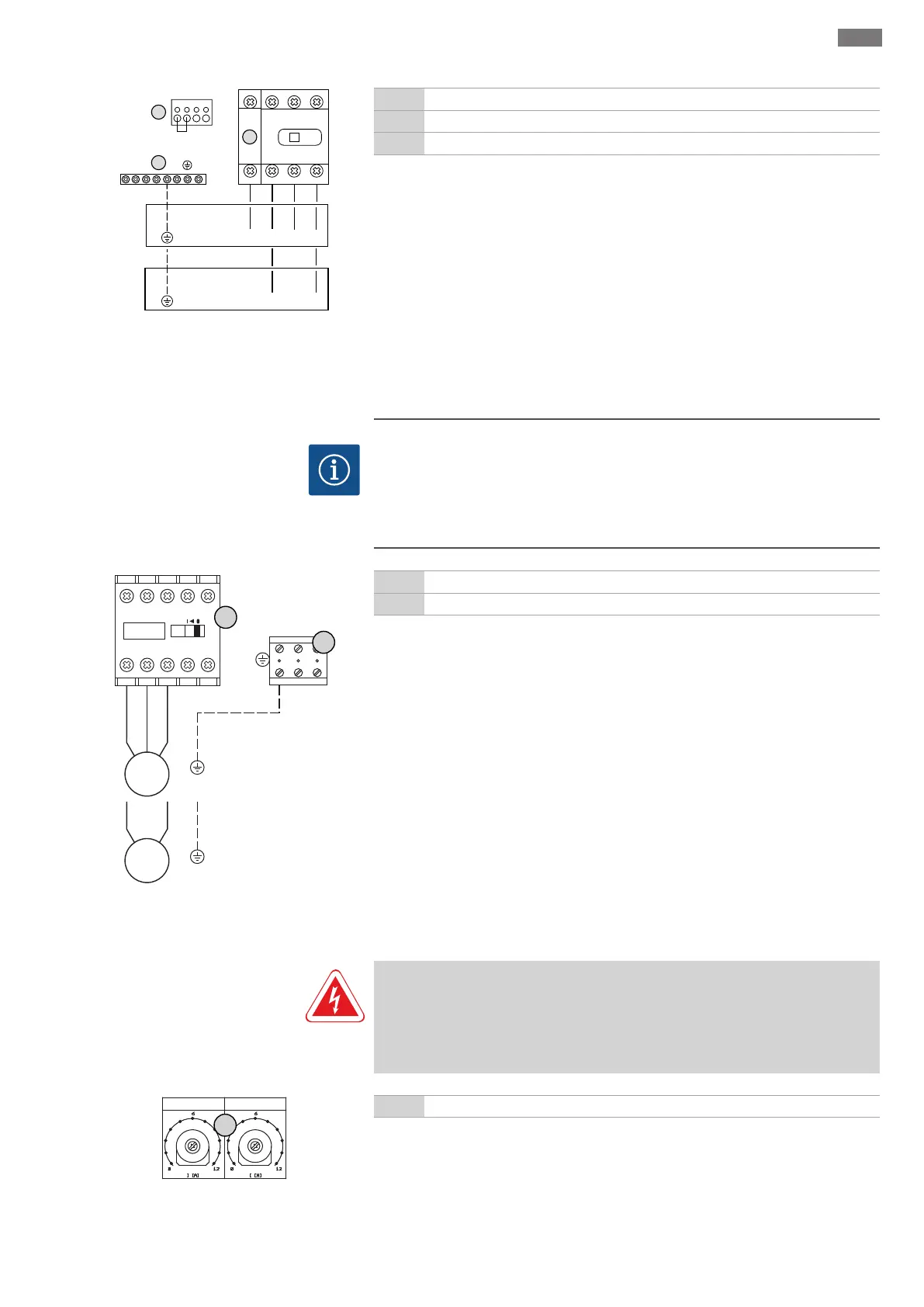

Fig.8: Netaansluiting Wilo-Control ECe-B...
1 Hoofdschakelaar
2 Instelling netspanning
3 Klemmenstrook: Aarde (PE)
Netaansluiting 1~230V:
▪Kabel: 3-aderig
▪Ader: L, N, PE
▪Instelling netspanning: Brug 230/COM
Netaansluiting 3~380V:
▪Kabel: 5-aderig
▪Ader: L1, L2, L3, N, PE
▪Instelling netspanning: Brug 230/COM
Netaansluiting 3~400V:
▪Kabel: 5-aderig
▪Ader: L1, L2, L3, N, PE
▪Instelling netspanning: Brug 230/COM
6.5.5 Netaansluiting: Pomp met con-
stant toerental
LET OP
Draaiveld net- en pompaansluiting
Het draaiveld van de netaansluiting wordt direct naar de pompaansluiting geleid. Be-
nodigd draaiveld van de aan te sluiten pompen (rechtsom of linksom draaiend) con-
troleren! Neem de bedieningsvoorschriften van de pompen in acht.
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N
Fig.9: Aansluiting pomp
3 Klemmenstrook: Aarde (PE)
5 Contactverbreker
Ter plaatse gelegde aansluitkabels door de kabelschroefverbindingen voeren en beves-
tigen. Sluit de aders overeenkomstig het aansluitschema op de contactverbreker aan.
6.5.5.1 Motorstroombewaking instellen
GEVAAR
Levensgevaar door elektrische stroom!
Bij werkzaamheden aan de open schakelkast bestaat levensgevaar! Onderdelen
staan onder spanning! Laat werkzaamheden altijd door een elektromonteur uitvoe-
ren.
Current Pump 1 Current Pump 2
8
Fig.10: Motorstroombewaking instellen
8 Potentiometer voor motorstroombewaking
Na het aansluiten van de pomp de toegelaten nominale stroom op de potentiometer in-
stellen:
▪Bij volledige belasting de nominale stroom volgens het typeplaatje instellen.
▪Bij deellast de nominale stroom 5% boven de gemeten stroom op het bedrijfspunt in-
stellen.
