LOWER CASING CAP ASS’Y, REVERSE GEAR AND
PROPELLER SHAFT
LOWR
LOWER CASING CAP ASS’Y, REVERSE GEAR AND PROPELLER SHAFT

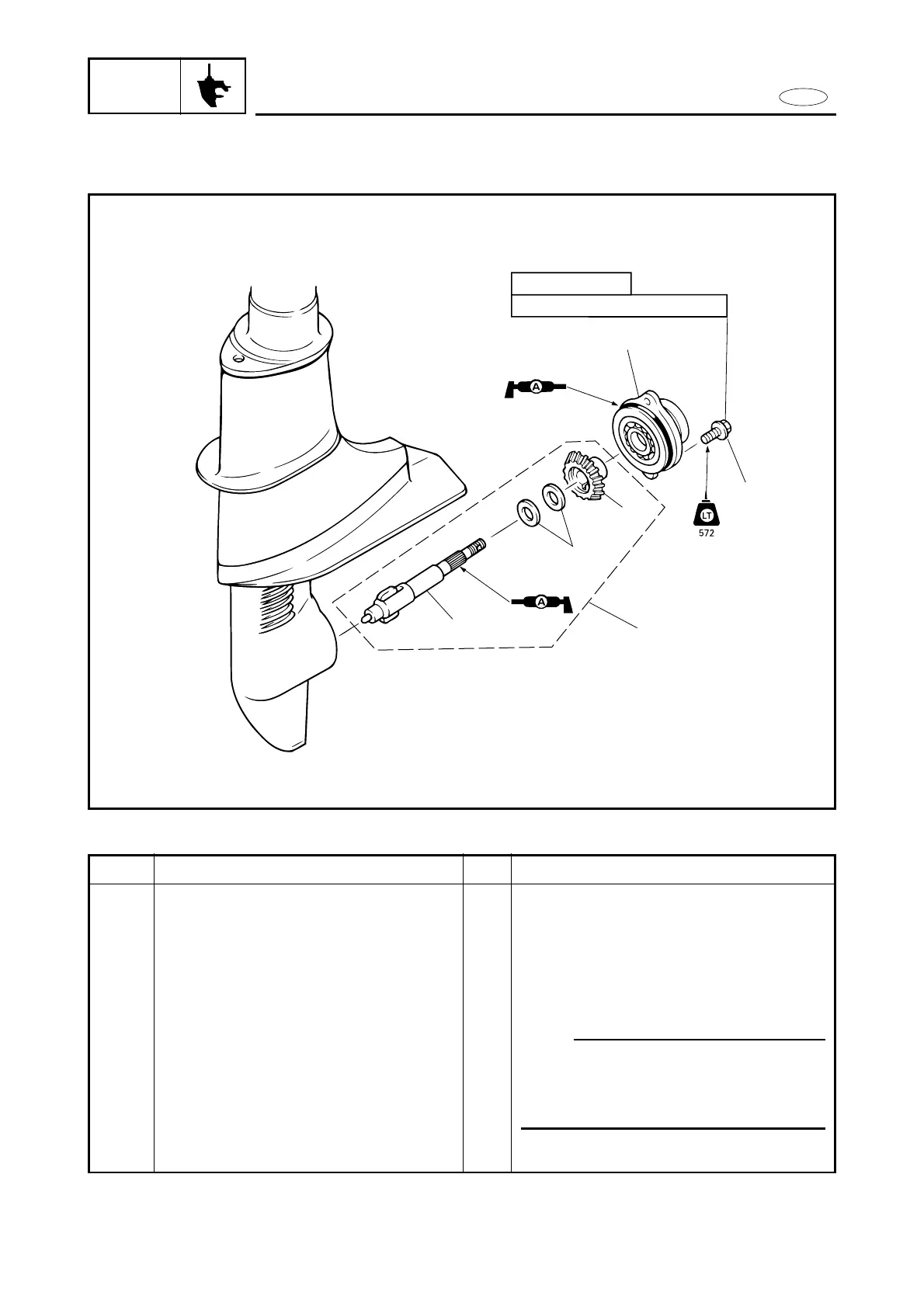

EXPLODED DIAGRAM
6-7
REMOVAL AND INSTALLATION CHART
Step
1
2
3
Q’ty
2
1
1
Service points
Follow the left “Step” for removal.
NOTE:
When installing, mesh the teeth of
reverse gear with pinion gear by turn-
ing the drive shaft, then install the
lower casing cap ass’y.
Reverse the removal steps for installation.
Procedure/Part name
LOWER CASING CAP ASS’Y,
REVERSE GEAR AND PROPELLER
SHAFT REMOVAL
Gear oil
Propeller
Bolt (lower casing cap)
Lower casing cap ass’y
Propeller shaft
