MOTIF XS6/MOTIF XS7/MOTIF XS8

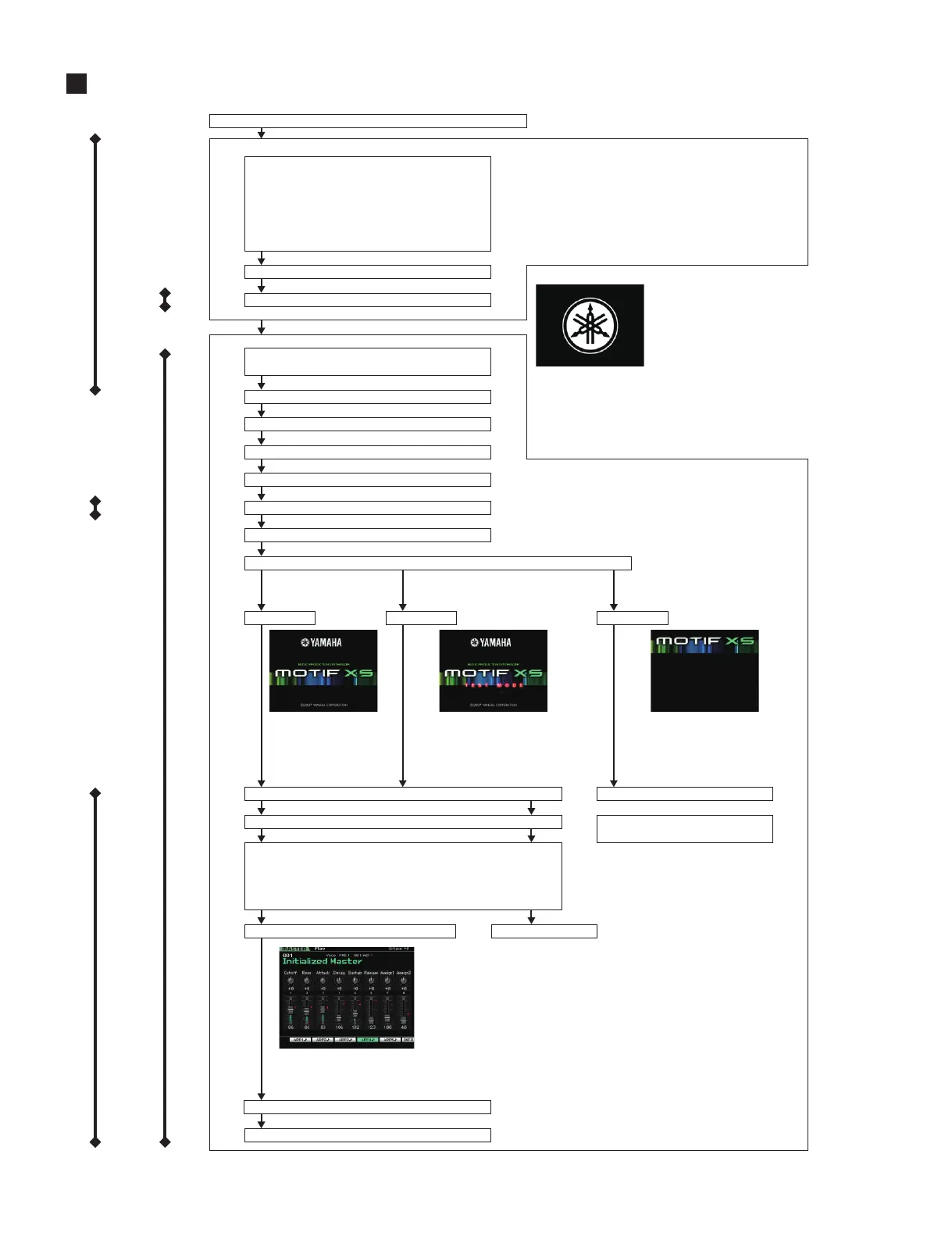

MOTIFXSブートシーケンス
NOR flash DDR SDRAM
Power on
Bootloader
CPU pin/chip configuration setup
External bus setup
DDR SDRAM setup
SIO setup
Minimum PCI setup
GPIO setup
SRAM setup
Minimum LCD setup/display Yamaha logo
Minimum DDR SDRAM read/write check (∗1)
Linux
Decompress Linux kernel on NOR flash to
DDR SDRAM
Jump into Linux kernel on DDR SDRAM
Initial setup
Activate fullset LCD driver
PCI setup (for ethernet/USB host)
(∗2) MACaddressはNORflashに保存されています。
Initialize ethernet interface/set MAC address
(*2)
Activate SWP51 access driver/EBUS driver
Check for special keys (*3)
No special keys
“REMOTE” +
[REC] or [STOP] or [PLAY] (∗4)
“UTILITY” + [UP]
Normal mode
Mount root filesystem on NOR flash USB storage setup
Activate USB hotplug detection/Automount (background) Start firmware update program
on USB storage
Activate I2C driver
Activate SWP51 TG driver
Activate GPIO driver
Activate mLAN driver
Start miscellaneous services/UI Start test program
Power On Factory Set/Autoload/Power On Mode
Activate network (background)
(∗1) DDRSDRAMの必要最低限のread/writecheckを行います。
その結果はCPU内蔵のSRAM経由でLinuxに情報を伝えます。
伝えられた情報はnormaltestmodeで見る事ができます。
(∗4) 3種類のテストモードがあります。
: “REMOTE” + [REC] (Normal test mode):
LCD、コントローラー、MIDI、USB、mLAN、Ethernet、オーディオ、
ROM/RAMなどのテストを行うために使用します。
@ “REMOTE” + [STOP] (MAC address R/W mode):
MACaddressをフラッシュROMに書き込むために使用します。
MOTIFXSと書き込みツール「MACBAR」をインストールした
WindowsPCをUSBケーブル(A-BType)で接続する必要があります。
（P.140参照）
. “REMOTE” + [PLAY] (System dump mode):
システムデータをバイナリイメージでMOTIFXS.BINという
FilenameでUSBstorageに保存します。
NORflashにあるユーザーエリアのデータに依存した不具合の
チェックの為に使用します。
(∗3) パネルスキャンはEBUSdriverの組込みが完了した後でないと行われ
ません。つまり、以下にあるstartup画面が表示されるまでキーを押し
続けてください。
