MOTIF XS6/MOTIF XS7/MOTIF XS8
16
1. Side Panel R, Side Panel L
（サイドパネル R,サイドパネル L） ..........................17
2. Control Panel Assembly（コンパネ Assy） ..........17
3. JKAN-JA Circuit Board（JKAN-JA シート） ..........18
4. DM Circuit Board（DM シート） .............................18
5. JKAN-ML Circuit Board（JKAN-ML シート） .........20
6.
Power Supply Unit, AC-IN Connector, Power Switch
（電源ユニット、AC インレット、電源スイッチ） ...........20
7. Display Assembly（ディスプレイ Assy） .............21
8. JKAN-LC Circuit Board, LCD
（JKAN-LC シート、液晶ディスプレイ） ..................21
9. PNA Circuit Board（PNA シート） ..........................22
10. PNB-PN Circuit Board（PNB-PN シート） .............23
11. PNC Circuit Board（PNC シート） ..........................24
12. End Block R（拍子木 R） .........................................25
13. PNB-RB Circuit Board, Wheel Assembly
（PNB-RB シート、ホイール Assy） ...........................25
14. End Block L, Touch Volume
（拍子木 L、タッチボリューム） ................................25
15. Keyboard Assembly（FSX 鍵盤 D） .......................27
16. Keys (White and Black Keys)
（鍵盤（白鍵、黒鍵）） ...............................................27
17. Installing Keys (Black and White Keys)
（鍵盤（黒鍵、白鍵）の取り付け） ............................29
18. Disassembling Keyboard Assembly
（FSX 鍵盤 D の分解） ................................................29
18-1 Rubber Contact（接点ゴム） ...................................29
18-2 MK61L Circuit Board (MOTIF XS6 only)
（MK61L シート（MOTIFXS6 のみ）） ......................30
18-3 MK76L Circuit Board (MOTIF XS7 only)
（MK76L シート（MOTIFXS7 のみ）） ......................30
18-4 MKC Circuit Board (MOTIF XS7 only)
（MKC シート（MOTIFXS7 のみ）） ..........................31
18-5 MKH-D Circuit Board, EMKS-FD Circuit Board
（MKH-D シート、EMKS-FD シート） ......................31

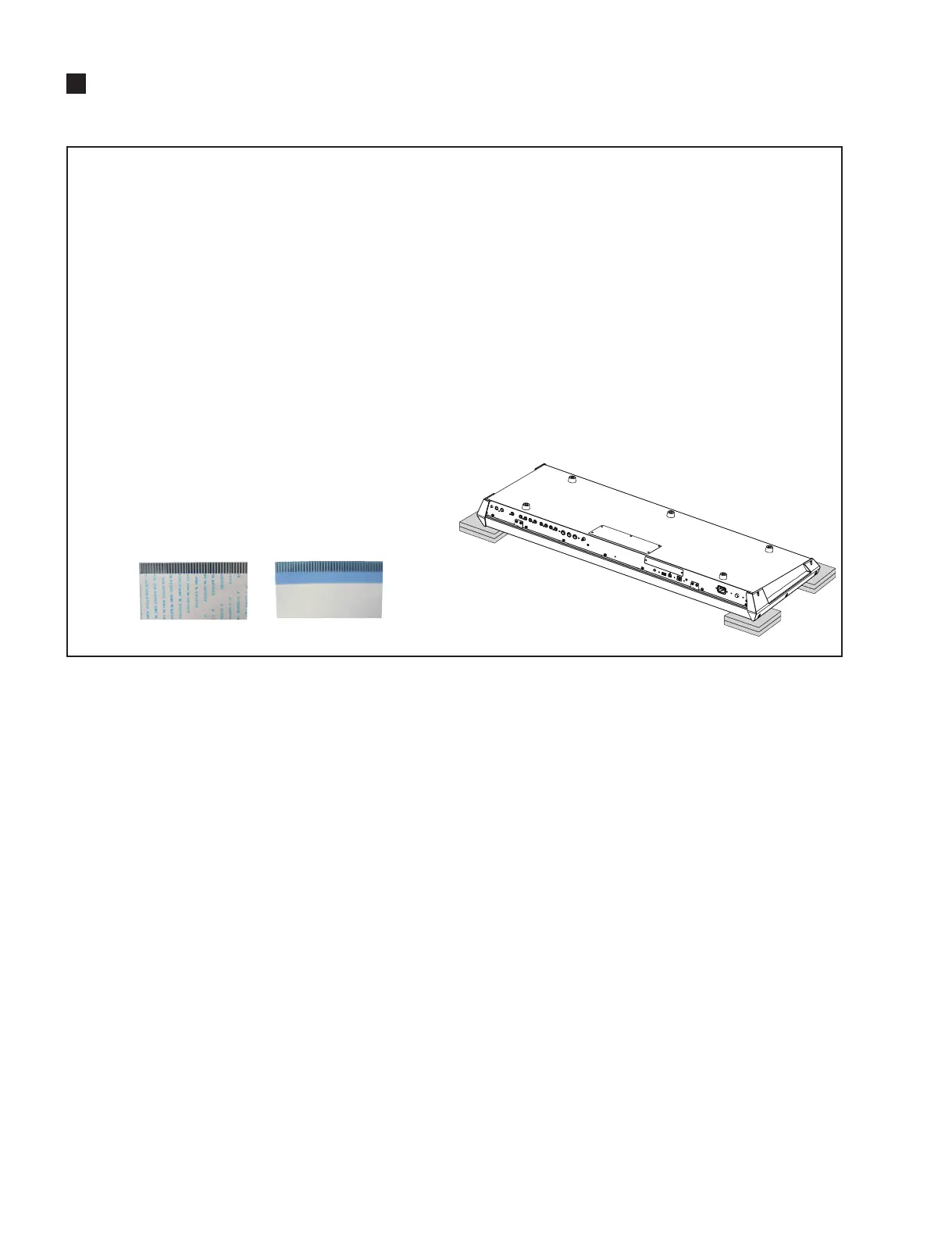

DISASSEMBLY PROCEDURE (MOTIF XS6/MOTIF XS7)（分解手順）
The unit is heavy. Treat the unit with enough care
when lifting it up.
If you want to turn the unit or control panel
assembly upside down, prepare supporting
materials and put the unit or control panel on them
with the end portions of the unit or control panel
placed on the supporting materials. (Fig. A)
Attach the fi lament tapes in the same way as they
were before removal.
When removing buttons attached to the PNA
circuit board, PNB-PN circuit board or PNC circuit
board, be careful not to damage the buttons. Hold
side faces of a button to handle it with relative
safety.
Notes on Flat Cable
Contacts are visible through the back side. When
connecting to the connector, pay attention not to
insert the cable inversely. (Photo A)
During assembly, pay attention that connectors,
cables or the like are not pinched by circuit
boards, frames, etc.
•
•
•
•
•
•
本体の重量が大きいため、持ち上げるときは十分注意
してください。
本体またはコンパネ Assy を裏向きにして作業する
ときは、両端に枕木を敷いてください。（図 A）
フィラメントテープは、取り外す前と同じように取り
付けてください。
PNA シート、PNB-PN シート、PNC シートそれぞれ
から付属のボタンを外すときは、ボタンを損傷しない
ように十分注意してください。ボタンの側面を持つと
比較的安全です。
フラットケーブルの注意
接点が裏面から透けて見えます。コネクタにケーブル
の表・裏を逆に差し込まないように注意して取り付け
てください。（写真 A）
組み立てるときは、基板やフレームなどでコード類を
はさまないように注意してください。
•
•
•
•
•
•
Precautions（注意事項）
PhotoA( 写真 A)
Fig.A( 図 A)
