Yamaha Motif XS Series User Manual

MOTIF XS6/MOTIF XS7/MOTIF XS8
30
[250A] [250D]
[250D][250A]
EMKS-FD
MK61L
MKH-D
[250B]
[250B]
MKH-D
MK76L MKC
EMKS-FD
[250C]
[250C]
[250E]
[250E]
• MOTIF XS6
• MOTIF XS7
18-2 MK61L Circuit Board (MOTIF XS6 only)
(Time required: About 8 minutes)
18-2-1
Remove the keyboard assembly. (See procedure 15.)
18-2-2 Remove the key stopper L and key stopper H.
(Table 1, Fig. 15)
18-2-3 Remove the keys and the key springs from C1 to
C4. (See procedure 16.)
18-2-4 Remove the thirteen (13) screws marked [250A]
and disconnect the connector from the underside
of the keyboard unit. The MK61L circuit board can
then be removed. (Fig. 17, Photo 11)
*
The rubber contacts are not parts of the MK61L
circuit board. When replacing the MK61L circuit
board, remove the rubber contacts from the circuit
board and install them to new circuit board.
18-3 MK76L Circuit Board (MOTIF XS7 only)
(Time required: About 9 minutes)
18-3-1
Remove the keyboard assembly. (See procedure 15.)
18-3-2 Remove the key stopper 76 A and key stopper 76
B. (Table 1, Fig. 15)
18-3-3 Remove the keys and key springs from E0 to C3.
(See procedure 16.)
18-3-4 Remove the eleven (11) screws marked [250B]
and disconnect the connector from the underside
of the keyboard unit. The MK76L circuit board can
then be removed. (Fig. 17, Photo 12)
* The rubber contacts are not parts of the MK76L
circuit board. When replacing the MK76L
circuit board, remove the rubber contacts from
the circuit board and install them to new circuit
board.
18-2 MK61L シート（MOTIFXS6 のみ）
 （所要時間：約 8 分）
18-2-1 FSX 鍵盤 D を外します。（15 項参照）
18-2-2 キーストッパー L とキーストッパー Hを外します。
（表 1、図 15）
18-2-3 C1 〜 C4 までの鍵盤と鍵バネを外します。
 （16 項参照）
18-2-4 [250A] のネジ 13 本を外し、鍵盤裏側からコネク
タを外して、MK61L シートを外します。
 （図 17、写真 11）
※ 接点ゴムは MK61L シートの構成備品ではありま
せん。MK61L シートを交換する際には、シート
から接点ゴムを取り外して、新しいシートに取り
付けてください。
18-3 MK76L シート（MOTIFXS7 のみ）
 （所要時間：約 9 分）
18-3-1 FSX 鍵盤 D を外します。（15 項参照）
18-3-2 キーストッパー 76A とキーストッパー 76B を外
します。（表 1、図 15）
18-3-3 E0 〜 C3 までの鍵盤と鍵バネを外します。
 （16 項参照）
18-3-4 [250B] のネジ 11 本を外し、鍵盤裏側からコネク
タを外して、MK76L シートを外します。
 （図 17、写真 12）
※ 接点ゴムは MK76L シートの構成備品ではありま
せん。MK76L シートを交換する際には、シート
から接点ゴムを取り外して、新しいシートに取り
付けてください。

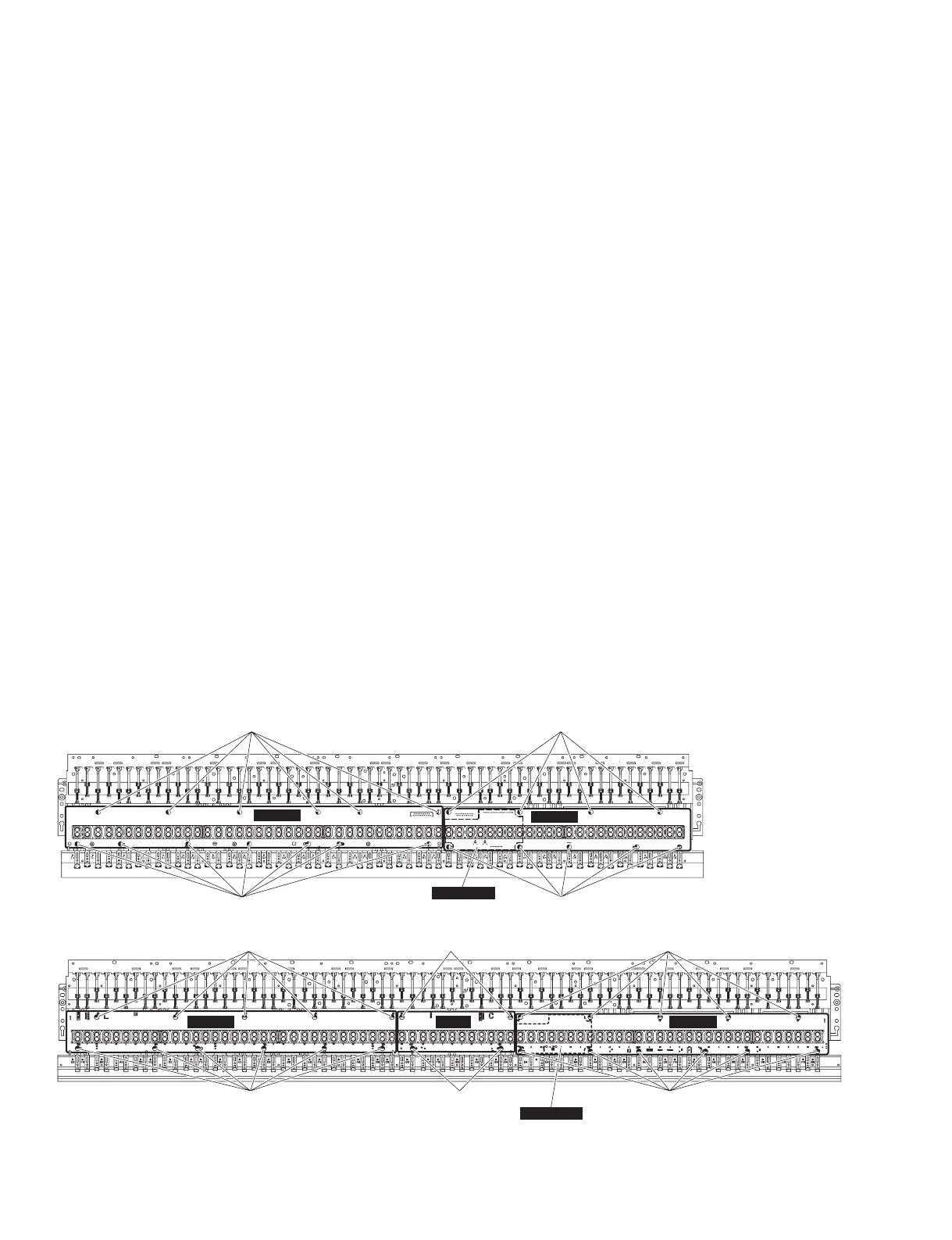

Fig.17( 図 17)
[250A],[250B],[250C],[250D],[250E]:
BindHeadTappingScrew-P（P タイト＋ BIND）3.0X8MFZN2B3(WF266600)

Yamaha Motif XS Series Specifications

General

Type	Workstation Synthesizer
Sound Engine	AWM2 with Expanded Articulation
Polyphony	128 notes
Wave ROM	355MB (when converted to 16-bit linear format)
Arpeggiator	6, 000 types
Effects	Reverb, chorus, part EQ
Sequencer	16-track sequencer, 130, 000 notes
Display	320 x 240 dot backlit LCD
Connectivity	USB, MIDI In/Out/Thru
Storage	USB storage device support
Keyboard	88-key (Motif XS8), 76-key (Motif XS7), 61-key (Motif XS6)
Number of Voices	1, 024 normal voices + 64 drum kits
