31
MOTIF XS6/MOTIF XS7/MOTIF XS8
MK61L
MKH-D
Connector（コネクタ）
MKH-D MKC MK76L
Connector（コネクタ） Connector（コネクタ）

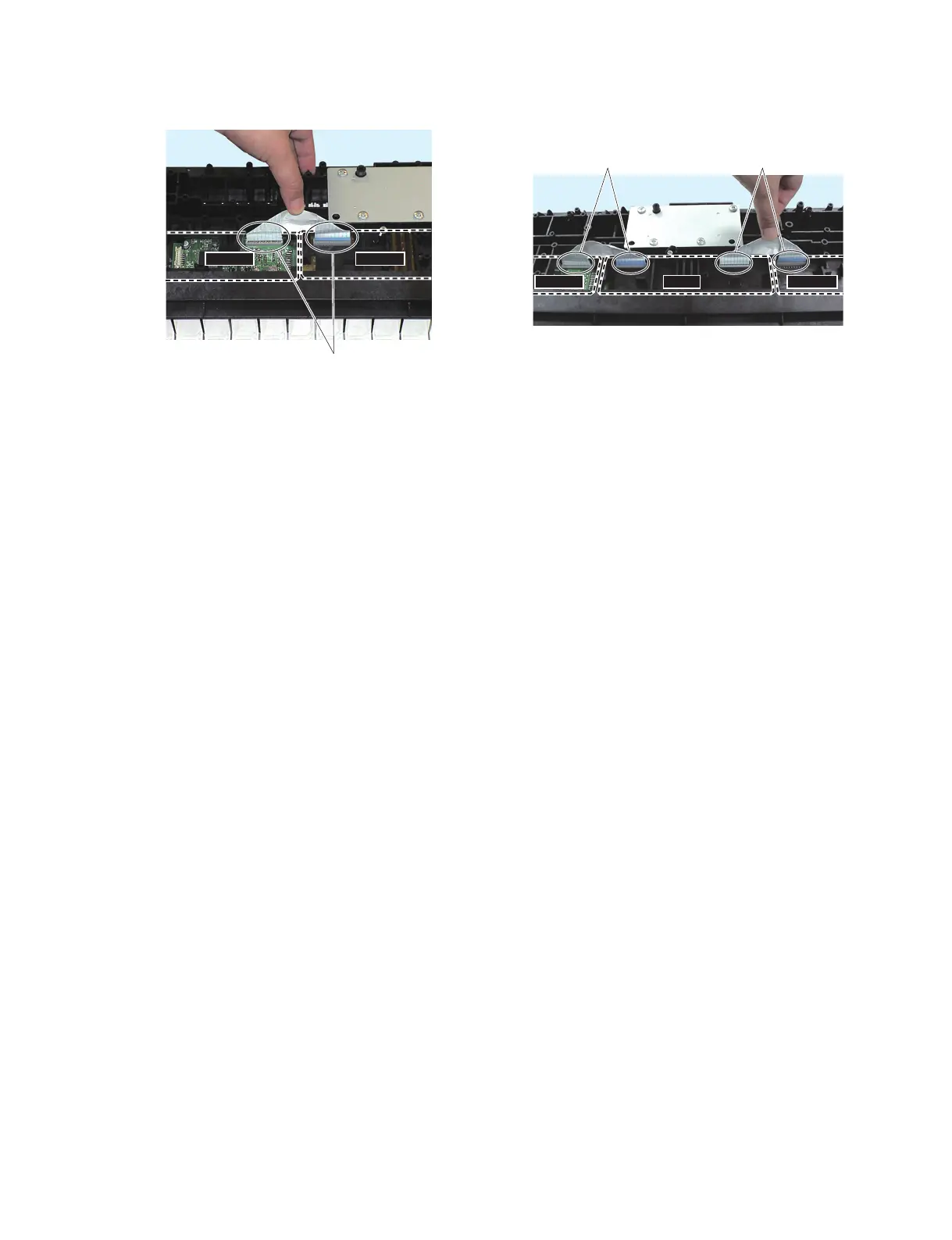

* This photo shows the MOTIF XS6.
（この写真は MOTIFXS6 です。）
* This photo shows the MOTIF XS7.
（この写真は MOTIFXS7 です。）
18-4 MKC Circuit Board (MOTIF XS7 only)
(Time required: About 7 minutes)
18-4-1 Remove the keyboard assembly.
(See procedure 15.)
18-4-2 Remove the key stopper 76 B. (Table 1, Fig. 15)
18-4-3 Remove the keys and key springs from C3 to C4.
(See procedure 16.)
18-4-4 Remove the four (4) screws marked [250C] and
disconnect the connector from the underside of
the keyboard. The MKC circuit board can then be
removed. (Fig. 17, Photo 12)
* The rubber contacts are not parts of the MKC
circuit board. When replacing the MKC circuit
board, remove the rubber contacts from the
circuit board and install them to new circuit
board.
18-5 MKH-D Circuit Board, EMKS-FD Circuit Board
(Time required: About 8 minutes)
18-5-1 Remove the keyboard assembly.
(See procedure 15.)
18-5-2 Remove the key stopper H and key stopper 61
(key stopper 76 B and key stopper 76 C in case of
MOTIF XS7). (Table 1, Fig. 15)
18-5-3 Remove the keys and key springs from C4 to C6
(C4 to G6 in case of MOTIF XS7).
(See procedure 16.)
18-5-4 Remove the nine (9) screws marked [250D]
(eleven (11) screws marked [250E] in case of
MOTIF XS7) and disconnect the connectors from
the underside of the keyboard. The MKH-D circuit
board can then be removed.
(Fig. 17, Photo 11, 12)
* The EMKS-FD circuit board is a part of the
MKH-D circuit board and is soldered to the
MKH-D circuit board at connectors.
* The rubber contacts are not parts of the MKC
circuit board. When replacing the MKC circuit
board, remove the rubber contacts from the
circuit board and install them to new circuit
board.
Photo11( 写真 11)
18-4 MKC シート（MOTIFXS7 のみ）
（所要時間：約 7 分）
18-4-1 FSX 鍵盤 D を外します。（15 項参照）
18-4-2 キーストッパー 76B を外します。（表 1、図 15）
18-4-3 C3 〜 C4 までの鍵盤と鍵バネを外します。
（16 項参照）
18-4-4 [250C] のネジ 4 本を外し、鍵盤裏側からコネクタ
を外して、MKC シートを外します。
（図 17、写真 12）
※ 接点ゴムは MKC シートの構成備品ではありませ
ん。MKC シートを交換する際には、シートから
接点ゴムを取り外して、新しいシートに取り付け
てください。
18-5 MKH-D シート、EMKS-FD シート
（所要時間：約 8 分）
18-5-1 FSX 鍵盤 D を外します。（15 項参照）
18-5-2 キーストッパー H とキーストッパー 61（MOTIF
XS7 はキーストッパー 76B とキーストッパー 76
C）を外します。（表 1、図 15）
18-5-3 C4 〜 C6（MOTIFXS7 は C4 〜 G6） ま で の 鍵盤
と鍵バネを外します。（16 項参照）
18-5-4 [250D] のネジ 9 本（MOTIFXS7 は [250E] のネジ
11 本）を外し、鍵盤裏側からコネクタを外して、
MKH-D シートを外します。（図 17、写真 11、写
真 12）
※ EMKS-FD シートは MKH-D シートの構成部品で、
MKH-D シートにコネクタで半田付けされています。
※ 接点ゴムは MKC シートの構成備品ではありませ
ん。MKC シートを交換する際には、シートから
接点ゴムを取り外して、新しいシートに取り付け
てください。
Photo12( 写真 12)
