Yamaha Motif XS Series User Manual

MOTIF XS6/MOTIF XS7/MOTIF XS8
42

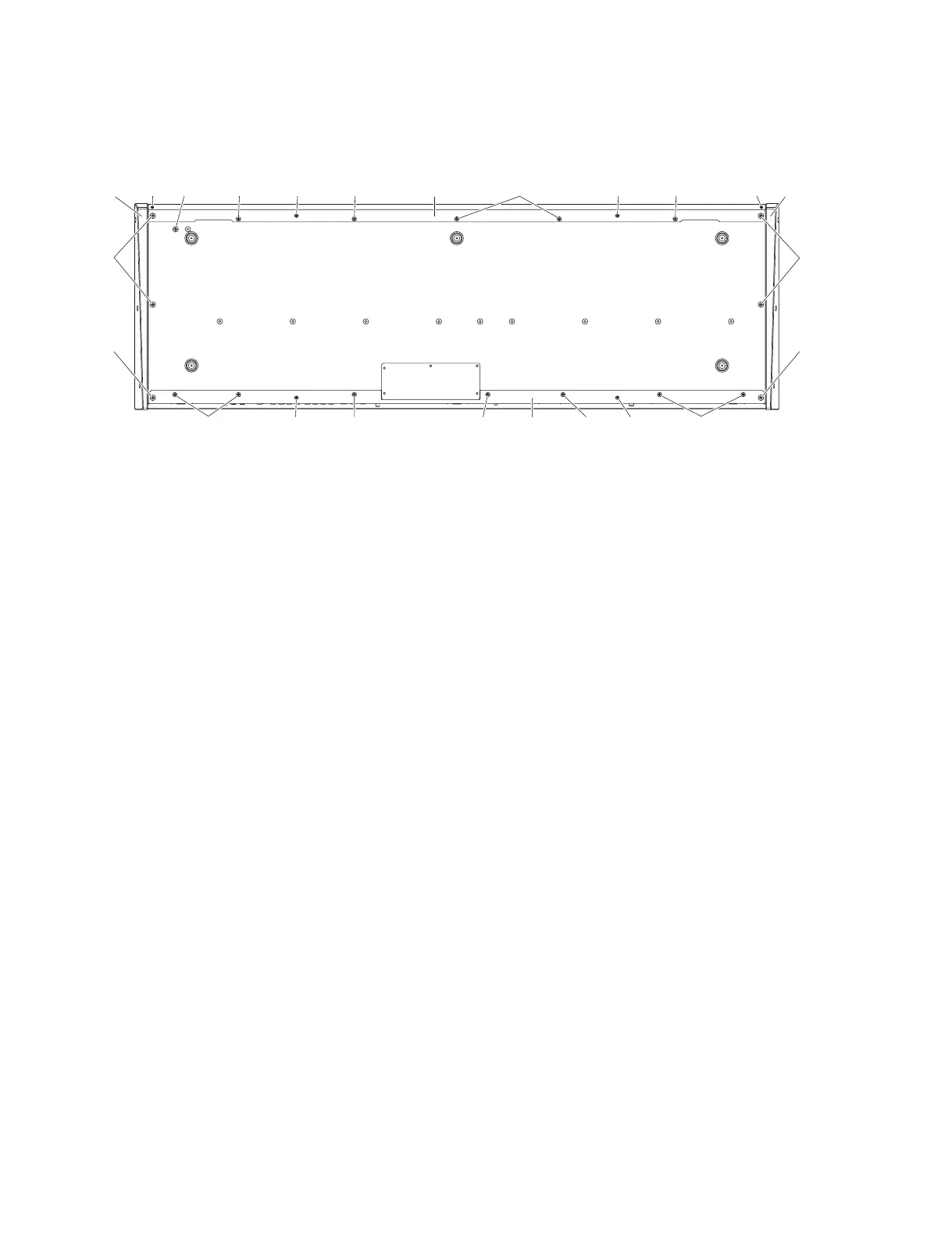

<Bottom view>
Front rail assembly
（口棒Assy）
Side cover R
[45A]
（腕木R）
Side cover L
（腕木L）
Rear panel
（リアパネル）
[45B]
[55A]
[57] [58] [22A] [22A][25]
[32A]
[35]
[35] [35] [35] [32A]
[25] [25][25] [47]
[55B]
[35]
12. Arm Assembly R
(Time required: About 4 minutes)
12-1 Turn the unit upside down and remove the two (2)
screws marked [45A], the screw marked [45B] and
the screw marked [47]. (Fig. 12)
12-2 Remove the side cover R. (See procedure 1.)
12-3
Remove the control panel assembly. (See procedure 2.)
12-4 Remove the two (2) screws marked [42] and the
screw marked [49A]. The arm assembly R can
then be removed. (Fig. 13)
13. End Block R, Side Angle R
(Time required: About 4 minute)
13-1 Remove the arm assembly R. (See procedure 12.)
13-2 Remove the screw marked [R30]. The side cover
R and side angle R can then be removed. (Fig. 14)
14. Arm Assembly L
(Time required: About 4 minutes)
14-1
Turn the unit upside down and remove the two (2)
screws marked [55A], the screw marked [55B], the
screw marked [57] and the screw marked [58]. (Fig. 12)
14-2 Remove the side cover L. (See procedure 1.)
14-3
Remove the control panel assembly. (See procedure 2.)
14-4 Remove the four (4) screws marked [52B] and
the screw marked [59A]. The arm assembly L can
then be removed. (Fig. 13)
12. 腕木 (R)Assy（所要時間：約 4 分）
12-1 本体を裏向きにして、[45A] のネジ 2 本と [45B]
のネジ 1 本、[47] のネジ 1 本を外します。（図 12）
12-2 腕木 R を外します。（1 項参照）
12-3 コンパネ Assy を外します。（2 項参照）
12-4 [42] のネジ 2 本と [49A] のネジ 1 本を外して、腕
木 (R)Assy を外します。（図 13）
13. 拍子木 R、サイドアングル R

（所要時間：約 4 分）
13-1 腕木 (R)Assy を外します。（12 項参照）
13-2 [R30] のネジ 1 本を外して、腕木 R とサイドアン
グル R を分離します。（図 14）
14. 腕木 (L)Assy（所要時間：約 4 分）
14-1 本体を裏向きにして、[55A] のネジ 2 本と [55B]
のネジ 1 本、[57] のネジ 1 本、[58] のネジ 1 本を
外します。（図 12）
14-2 腕木 L を外します。（1 項参照）
14-3 コンパネ Assy を外します。（2 項参照）
14-4 [52B] のネ ジ 4 本と [59A] のネジ 1 本 を外して、
腕木 (L)Assy を外します。（図 13）
Fig.12( 図 12)
[22A]: BindHeadTappingScrew-1（TP#1 ＋ BIND）3.5X12MFZN2W3(WE970900)
[25]: BindHeadScrew（小ネジ＋ BIND）4.0X16MFZN2W3(WF741000)
[32A]: BindHeadTappingScrew-1（TP#1 ＋ BIND）3.5X12MFZN2W3(WE970900)
[35]: BindHeadScrew（小ネジ＋ BIND）4.0X16MFZN2W3(WF741000)
[45A],[45B]:PanWasherHeadScrew（小ネジ＋ PWH）5.0X20MFZN2B3(WF001100)
[47]: BindHeadTappingScrew-B（B タイト＋ BIND）3.0X6MFZN2W3(WE936300)
[55A],[55B]:PanWasherHeadScrew（小ネジ＋ PWH）5.0X20MFZN2B3(WF001100)
[57]: BindHeadTappingScrew-B（B タイト＋ BIND）3.0X6MFZN2W3(WE936300)
[58]: PanWasherHeadScrew（小ネジ＋ PWH）5.0X20MFZN2B3(WF001100)

Yamaha Motif XS Series Specifications

General

Type	Workstation Synthesizer
Sound Engine	AWM2 with Expanded Articulation
Polyphony	128 notes
Wave ROM	355MB (when converted to 16-bit linear format)
Arpeggiator	6, 000 types
Effects	Reverb, chorus, part EQ
Sequencer	16-track sequencer, 130, 000 notes
Display	320 x 240 dot backlit LCD
Connectivity	USB, MIDI In/Out/Thru
Storage	USB storage device support
Keyboard	88-key (Motif XS8), 76-key (Motif XS7), 61-key (Motif XS6)
Number of Voices	1, 024 normal voices + 64 drum kits
