33
MOTIF XS6/MOTIF XS7/MOTIF XS8
<Top view>
<Rear view>
<Right side view>
Side cover R
(腕木R)
Side cover L
(腕木L)
[70A]
[30]
[70A]
[40A]
[30]
[30]
[30]
[40A]
@
:
1. Side Cover R, Side Cover L
(Time required: About 1 minute)
1-1 Remove the six (6) screws marked [70A]. The side
cover R can then be removed. (Fig. 1)
* The side cover L can be removed in the same
manner.
* When installing the side covers, install them
so that the clearances are made as follows.
• Clearance between the side cover R, side
cover L and control panel assembly:
0.5mm ±0.5mm (see Fig. 2: A, B)
• Clearance between the side cover R, side
cover L and front rail assembly:
1.5mm ±1mm (see Fig. 2: C, D)
• Clearance between the side cover R, side
cover L and rear panel assembly:
1.5mm ±1mm (see Fig. 2: E, F)
1. 腕木 R,腕木 L(所要時間:約 1 分)
1-1 [70A] のネジ 6 本を外して、腕木 R を外します。
(図1)
※ 腕木 L も同様にして外すことができます。
※ 腕木を取り付けるときは、下記に記載した数値の
隙間をつくるように取り付けてください。
•腕木 R,腕木 L とコンパネ Assy の隙間:
0.5mm± 0.5mm(図 2:A,B 参照)
•腕木 R,腕木 L と口棒 Assy の隙間:
1.5mm± 1mm(図 2:C,D 参照)
•腕木 R,腕木 L とリアパネル Assy の隙間:
1.5mm± 1mm(図 2:E,F 参照)
[30]: BindHeadTappingScrew-S(S タイト+ BIND)3.0X6MFZN2W3(WE877900)
[40A]:BindHeadTappingScrew-B(B タイト+ BIND)4.0X8MFZN2B3(WE962000)
[70A]:BindHeadScrew(小ネジ+ BIND)5.0X30MFZN2B3(WE983700)

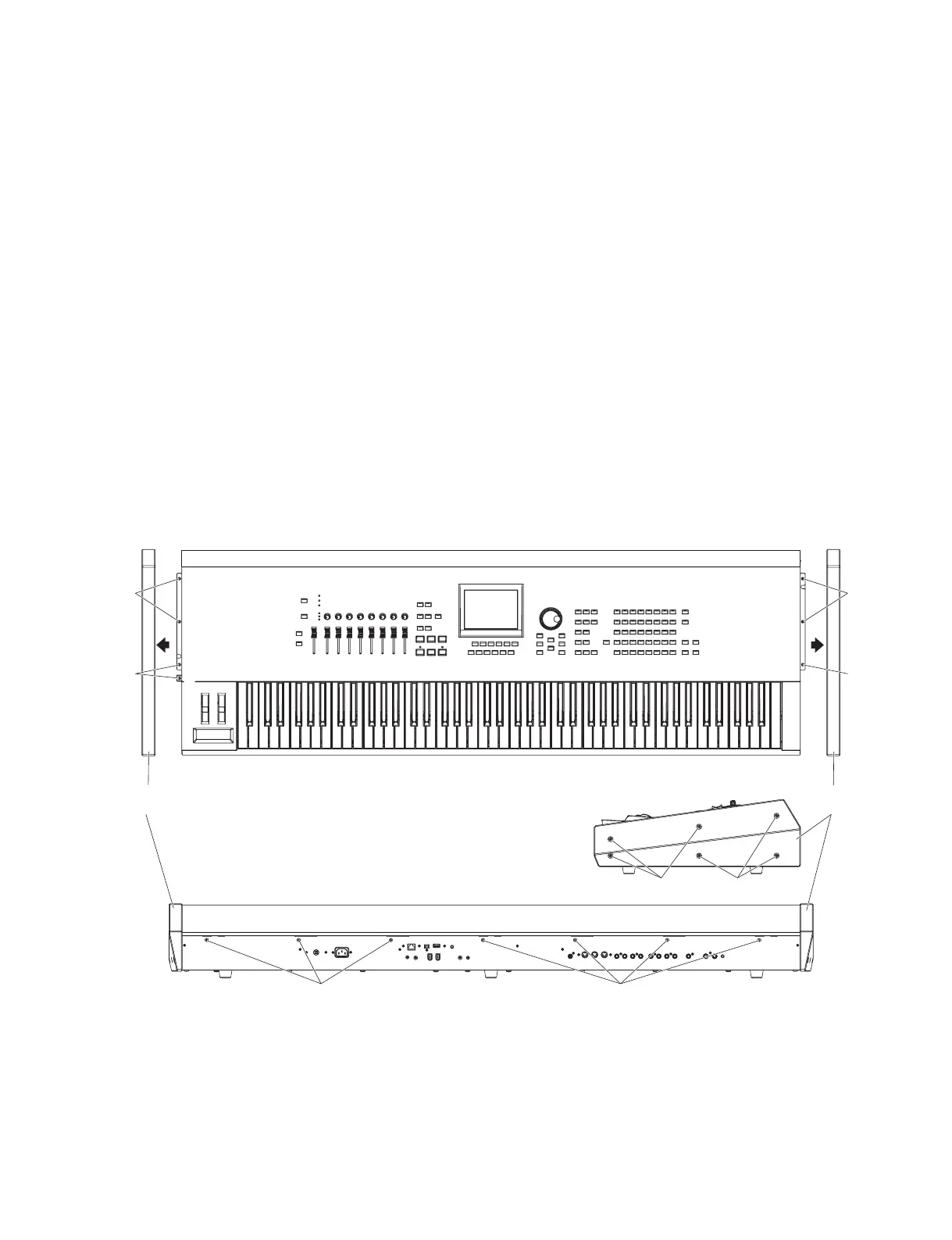

Fig.1( 図 1)
