Yamaha Motif XS Series User Manual

25
MOTIF XS6/MOTIF XS7/MOTIF XS8
End block L assembly
[160]
[170]
（拍子木LAssy）
End block R
（拍子木R）
[140]
[140]
* This fi gure shows the MOTIF XS7.（この図は MOTIFXS7 です。）
12. End Block R
(Time required: About 1 minute)
12-1 Remove the side panel R. (See procedure 1.)
12-2 Remove the two (2) screws marked [140]. The end
block R can then be removed. (Fig. 11)
13. PNB-RB Circuit Board, Wheel Assembly
(Time required: About 5 minutes each)
13-1 Turn the unit upside down and remove the screw
marked [40F]. (Fig. 12)
13-2 Remove the side panel R and side panel L.
(See procedure 1.)
13-3 Open the control panel assembly.
(See procedure 3-2.)
13-4 Remove the two (2) screws marked [160] and the
screw marked [170]. The end block L assembly
can then be removed. (Fig. 11)
13-5 PNB-RB Circuit Board
13-5-1
Remove the two (2) screws marked [E80A]. The
PNB-RB circuit board can then be removed. (Fig. 13)
13-6 Wheel Assembly
13-6-1 Remove the four (4) screws marked [E80B]. The
wheel assembly can then be removed. (Fig. 13)
14. End Block L, Touch Volume
(Time required: About 6 minutes each)
14-1 Remove the end block L assembly.
(See procedure 13-4.)
14-2 Remove the wheel assembly.
(See procedure 13-6.)
14-3
Remove the six (6) screws marked [E80C]. The end
block L shield plate can then be removed. (Fig. 13)
14-4 Remove the PNB-RB circuit board.
(See procedure 13-5.)
12. 拍子木 R（所要時間：約 1 分）
12-1 サイドパネル R を外します。（1 項参照）
12-2 [140] のネジ 2 本を外して、拍子木 R を外します。
（図 11）

13. PNB-RB シート、ホイール Assy

（所要時間：各約 5 分）
13-1 本体を裏向きにして、[40F] のネジ 1 本を外します。
（図 12）
13-2 サイドパネル R とサイドパネル L を外します。
 （1 項参照）
13-3 コンパネ Assy を開きます。（3-2 項参照）
13-4 [160] のネジ 2 本と [170] のネジ 1 本を外して、拍
子木 LAssy を外します。（図 11）
13-5 PNB-RB シート
13-5-1 [E80A] のネジ 2 本を外して、PNB-RB シートを外
します。（図 13）
13-6 ホイール Assy
13-6-1 [E80B] のネジ 4 本を外して、ホイール Assyを
外します。（図 13）
14. 拍子木 L、タッチボリューム

（所要時間：各約 6 分）
14-1 拍子木 LAssy を外します。（13-4 項参照）
14-2 ホイール Assy を外します。（13-6 項参照）
14-3 [E80C] のネジ 6 本を外して、拍子木 L シールド
を外します。（図 13）
14-4 PNB-RB シートを外します。（13-5 項参照）

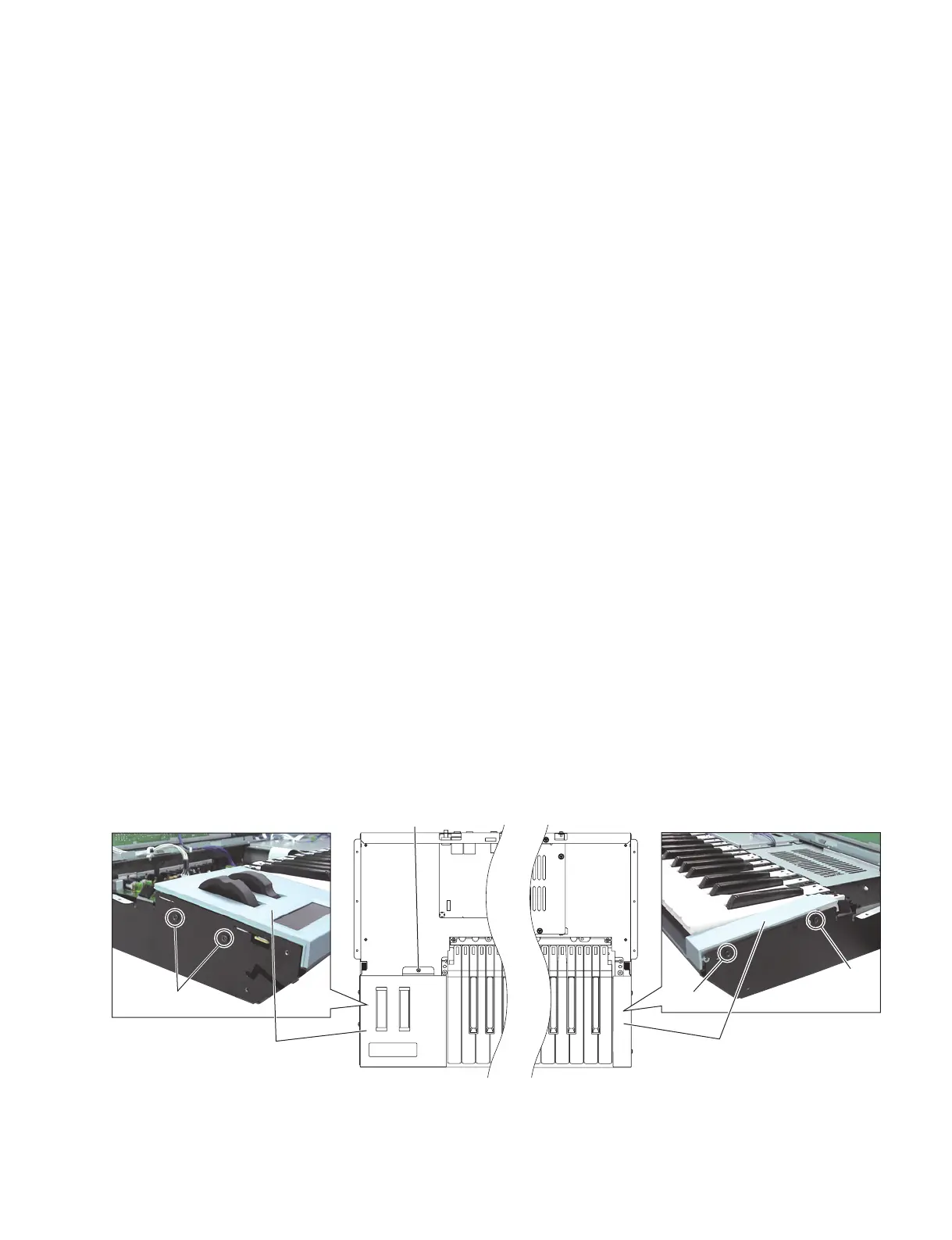

Fig.11( 図 11)
[140]:BindHeadTappingScrew-B（B タイト＋ BIND）3.0X8MFZN2W3(WE774300)
[160]:BindHeadTappingScrew-B（B タイト＋ BIND）3.0X8MFZN2W3(WE774300)
[170]:BindHeadTappingScrew-B（B タイト＋ BIND）3.0X6MFZN2W3(WE936300)

Yamaha Motif XS Series Specifications

General

Type	Workstation Synthesizer
Sound Engine	AWM2 with Expanded Articulation
Polyphony	128 notes
Wave ROM	355MB (when converted to 16-bit linear format)
Arpeggiator	6, 000 types
Effects	Reverb, chorus, part EQ
Sequencer	16-track sequencer, 130, 000 notes
Display	320 x 240 dot backlit LCD
Connectivity	USB, MIDI In/Out/Thru
Storage	USB storage device support
Keyboard	88-key (Motif XS8), 76-key (Motif XS7), 61-key (Motif XS6)
Number of Voices	1, 024 normal voices + 64 drum kits
