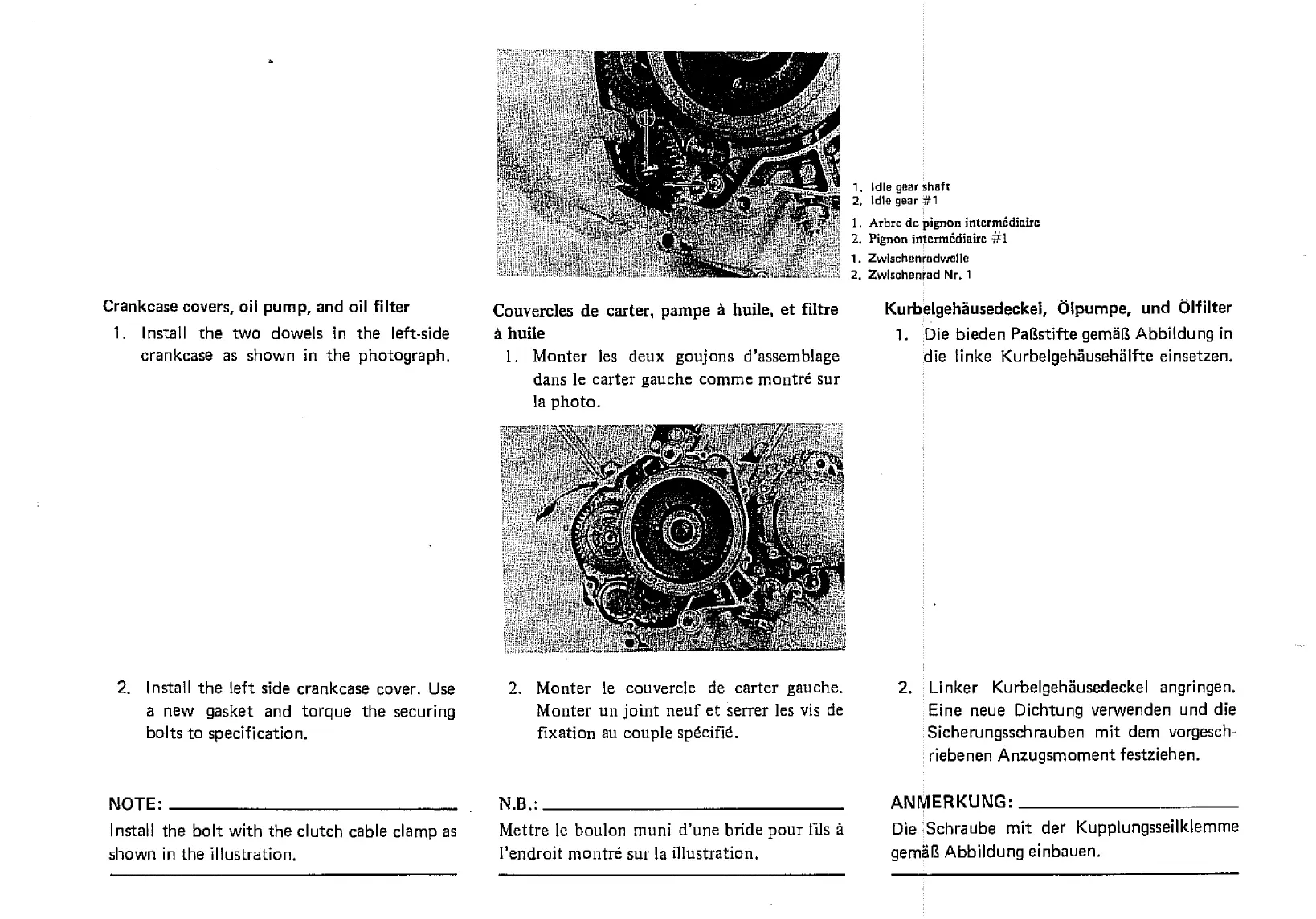

1.
Idle gear shaft
2. Idle gear #1
1.
Arbre de pignon intermediaire
2. Pignon intermediaire #1
1. Zwlschenredwalle
2.
Zwlschenrad
Nr, 1
Crankcase covers, oil pump, and oil filter
1. Install the two dowels in the left-side
crankcase as shown in the photograph.
Couvercles de carter, pampe a huile, et filtre
a huile
1. Monter les deux goujons d'assemblage
dans le carter gauche comme montre sur
la photo.
Kurbelgehausedeckel, olpumpe, und olfilter
1. Die bieden PaRstifte gern5R Abbildung in
die linke Kurbelgehausehaifte einsetzen.

2. Install the left side crankcase cover. Use

2. Monter le couvercie de carter gauche. 
2. Linker Kurbelgeh5usedeckel angringen.

a new gasket and torque the securing

Monter un joint neuf et serrer les vis de

Eine neue Dichtung verwenden und die
bolts to specification.

fixation au couple specifie.

Sicherungsschrauben mit dem vorgesch-
riebenen Anzugsmoment festziehen.
NOTE:  N B • 
ANMERKUNG. 

Install the bolt with the clutch cable clamp as 
Mettre le boulon muni d'une bride pour fils a

Die Schraube mit der Kupplungsseilklemme
shown in the illustration. 
l'endroit montre sur la illustration,

gem513 Abbildung einbauen.

Yamaha XZ550 1982 Specifications

General

Year	1982
Manufacturer	Yamaha
Model	XZ550
Category	Motorcycle
Compression Ratio	10.0:1
Starting	Electric
Transmission	5-speed
Final Drive	Shaft
Front Suspension	Telescopic fork
Front Brake	Dual disc
Rear Brake	Single disc
Front Tire	100/90-18
Rear Tire	120/90-18
Engine Type	V-twin, four-stroke
Displacement	549 cc
Maximum Power	64 hp @ 9, 500 rpm
Maximum Torque	50 Nm @ 7500 rpm
Fuel System	Carburetor
Rear Suspension	Dual shock
Seat Height	790 mm
