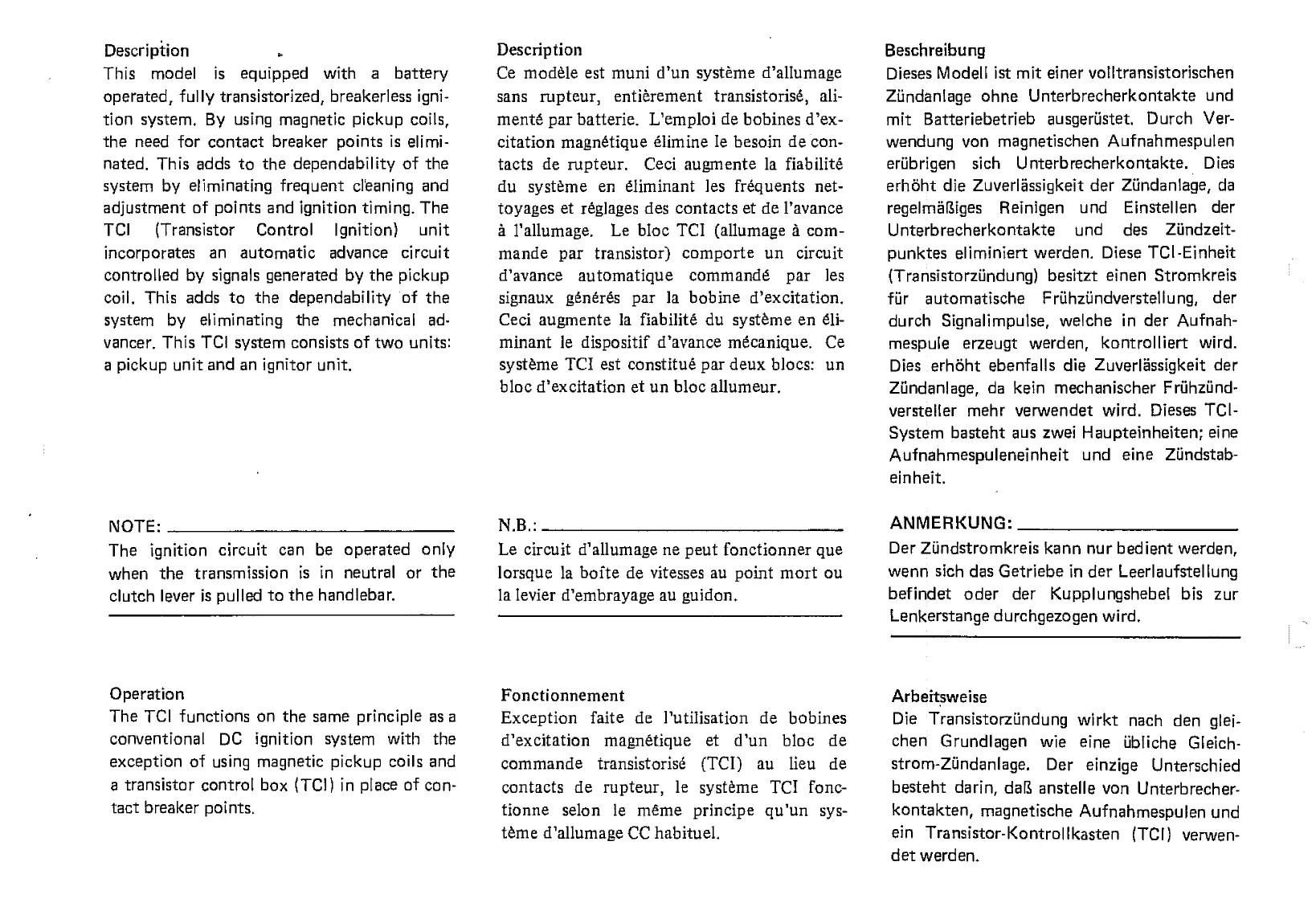

Description
This model is equipped with a battery
operated, fully transistorized, breakerless igni-
tion system. By using magnetic pickup coils,
the need for contact breaker points is elimi-
nated. This adds to the dependability of the
system by eliminating frequent cleaning and
adjustment of points and ignition timing. The
TCI (Transistor Control Ignition) unit
incorporates an automatic advance circuit
controlled by signals generated by the pickup
coil. This adds to the dependability of the
system by eliminating the mechanical ad-
vancer. This TCI system consists of two units:
a pickup unit and an ignitor unit.
NOTE:

The ignition circuit can be operated only
when the transmission is in neutral or the
clutch lever is pulled to the handlebar.
Description
Ce modele est muni d'un systeme d'allumage
sans rupteur, entierement transistorise, ali-
mente par batterie. L'emploi de bobines d'ex-
citation rnagnetique elimine le besoin de con-
tacts de rupteur. Ceci augmente la fiabilita
du systeme en eliminant les frequents net-
toyages et reglages des contacts et de I'avance
A l'allumage. Le bloc TCI (allumage a com-
mande par transistor) comporte un circuit
d'avance automatique commande par les
signaux generes par la bobine d'excitation.
Ceci augmente la fiabilite du systeme en eli-
minant le dispositif d'avance mecanique. Ce
systeme TCI est constitue par deux blocs: un
bloc d'excitation et un bloc allumeur.
NB

Le circuit d'allumage ne peut fonctionner que
lorsque la bofte de vitesses au point mort ou
la levier d'embrayage au guidon.
Beschreibung
Dieses Modell ist mit einer volltransistorischen
andanlage ohne Unterbrecherkontakte und
mit Batteriebetrieb ausgeriistet. Dutch Ver-
wendung von magnetischen Aufnahmespulen
eriibrigen sich Unterbrecherkontakte. Dies
erh8ht die Zuverlksigkeit der andanlage, da
regelmafliges Reinigen und Einstellen der
Unterbrecherkontakte und des Ziindzeit-
punktes eliminiert werden. Diese TCI-Einheit
(Transistorzanclung) besitzt einen Stromkreis
fur automatische Friihziinclverstellung, der
durch Signalimpulse, welche in der Aufnah-
mespule erzeugt werden, kontrolliert wird.
Dies erhoht ebenfalls die Zuverlksigkeit der
Ziindanlage, da kein mechanischer Friihziind-
versteller mehr verwendet wird. Dieses TC1-
System basteht aus zwei Haupteinheiten; eine
Aufnahmespuleneinheit und eine aindstab-
einheit.
ANMERKUNG•

Der Ziindstromkreis kann nur bedient werden,
wenn sich das Getriebe in der Leerlaufstellung
befindet oder der Kupplungshebel bis zur
Lenkerstange durchgezogen wird.
Operation
The TCI functions on the same principle as a
conventional DC ignition system with the
exception of using magnetic pickup coils and
a transistor control box (TCI) in place of con-
tact breaker points.
Fonctionnement
Exception faite de l'utilisation de bobines
d'excitation magnetique et d'un bloc de
commande transistorise (TCI) au lieu de
contacts de rupteur, le systeme TCI fonc-
tionne selon le meme principe qu'un sys-
teme d'allumage CC habituel.
Arbeitsweise
Die Transistorziindung wirkt nach den glei-
chen Grundlagen wie eine Libliche Gleich-
strom-Ziindanlage. Der einzige Unterschied
besteht darin, dell anstelle von Unterbrecher-
kontakten, magnetische Aufnahmespulen und
ein Transistor-Kontrollkasten (TCI) verwen-
det werden.
