Table 169: SRGAPC Non group settings (Basic)
Parameter Values (Range) Unit Step Default Description
Reset Q1
0=Cancel
1=Reset
0=Cancel Resets Q1 output
when set
Reset Q2
0=Cancel
1=Reset
0=Cancel Resets Q2 output
when set
Reset Q3
0=Cancel
1=Reset
0=Cancel Resets Q3 output
when set
Reset Q4
0=Cancel
1=Reset
0=Cancel Resets Q4 output
when set
Reset Q5
0=Cancel
1=Reset
0=Cancel Resets Q5 output
when set
Reset Q6
0=Cancel
1=Reset
0=Cancel Resets Q6 output
when set
Reset Q7
0=Cancel
1=Reset
0=Cancel Resets Q7 output
when set
Reset Q8
0=Cancel
1=Reset
0=Cancel Resets Q8 output
when set
3.17.7 Move (8 pcs) MVGAPC
3.17.7.1 Function block

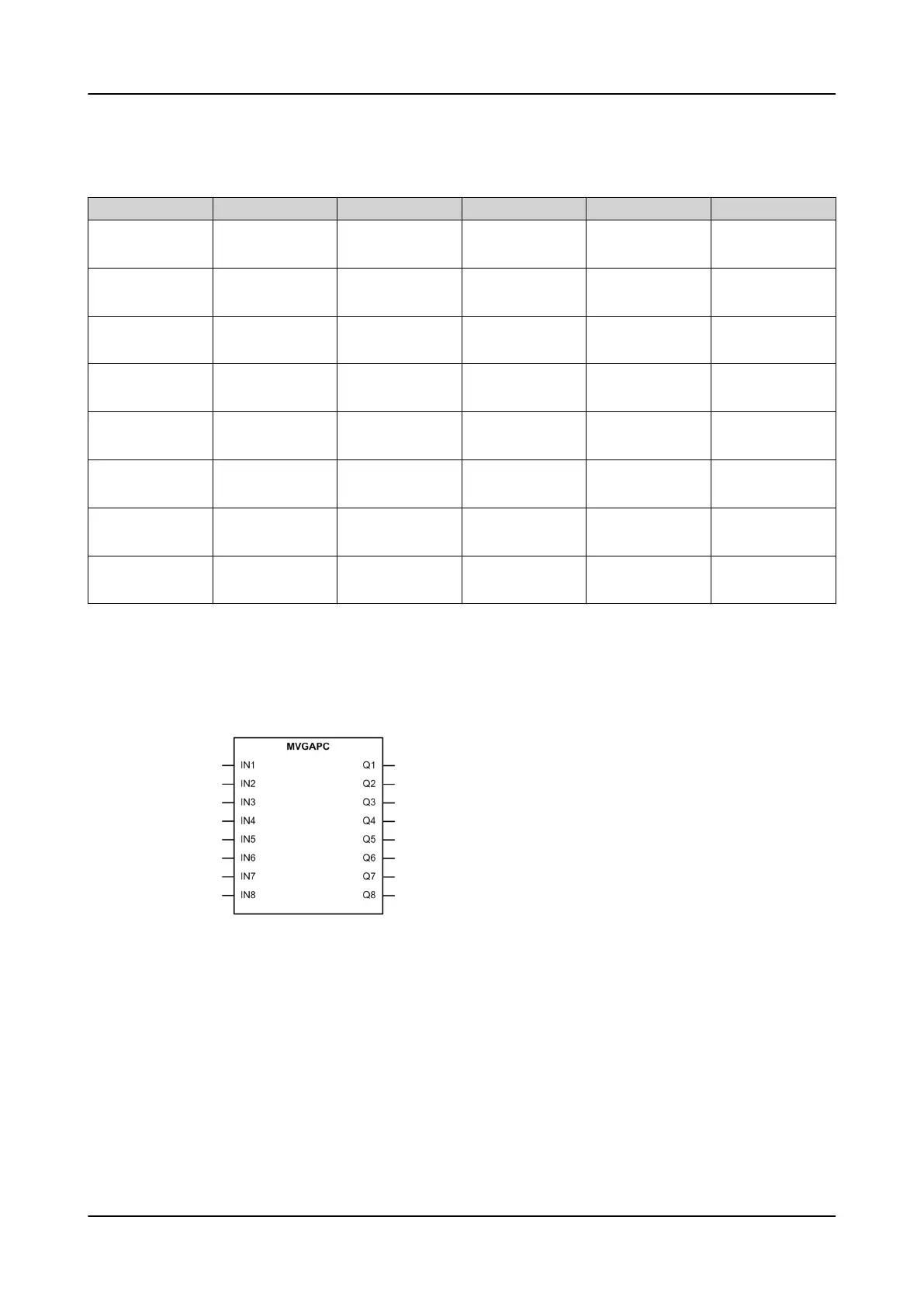

Figure 99: Function block
3.17.7.2 Functionality
The move (8 pcs) function MVGAPC is used for user logic bits. Each input state
is directly copied to the output state. This allows the creating of events from
advanced logic combinations.
MVGAPC can generate user defined events in LHMI when the output description
setting is changed in Configuration > Generic logic > MVGAPC1 > Output x >
Description. MVGAPC can also be used to generate events for IEC 61850 client as
well as Modbus, DNP3 and IEC 60870-5-103 procotols.
