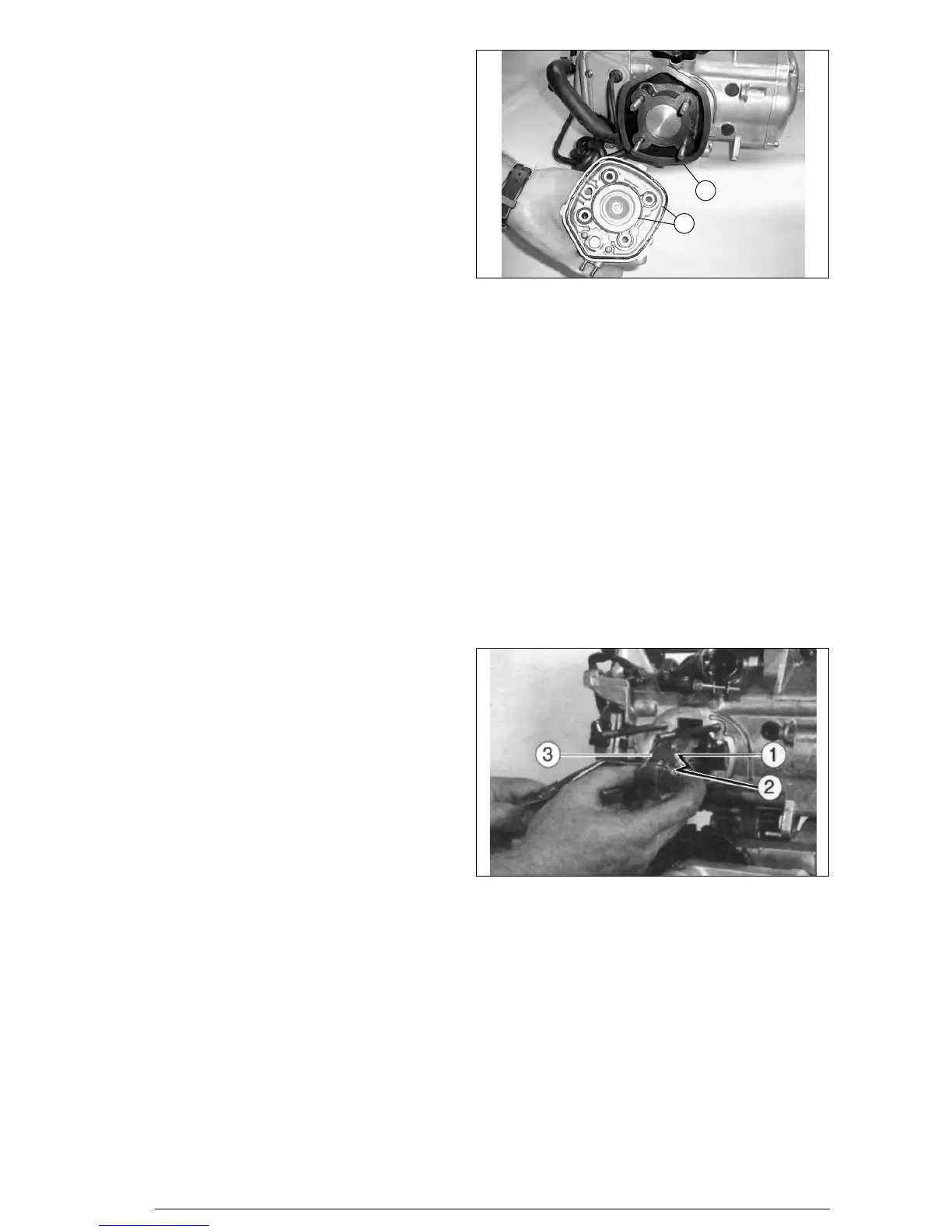

Remove:
• O - rings (cylinder head) - (1),
• cylinder (2),
• gasket (cylinder).
Demontage:
• Zylinderkopfdichtung (1),
• Zylinder,
• Zylinderfußdichtung.
Déposer:
• bagues d’étanchéité (culasse) - (1),
• cylindre (2),
• joint d’embase.
Quitar:
• anillos aisladores (cabeza cilindro) - (1),
• cilindro (2),
• empaque (cilindro).
Remove:
• circlip (1),
• piston pin (2),
• piston (3),
• bearing (piston pin).
Demontage:
• Sicherungsring (1),
• Kolbenbolzen (2),
• Kolben (3),
• Lager.
Déposer:
• jonc d’arrêt (1),
• axe de piston (2),
• piston (3),
• roulement.
Quitar:
• anillo de bloqueo (1),
• perno pistón (2),
• pistón (3),
• cojinete.
