Pos.
DIGITECH
vision
PULSE
4000
DIGITECH
vision
PULSE
5000

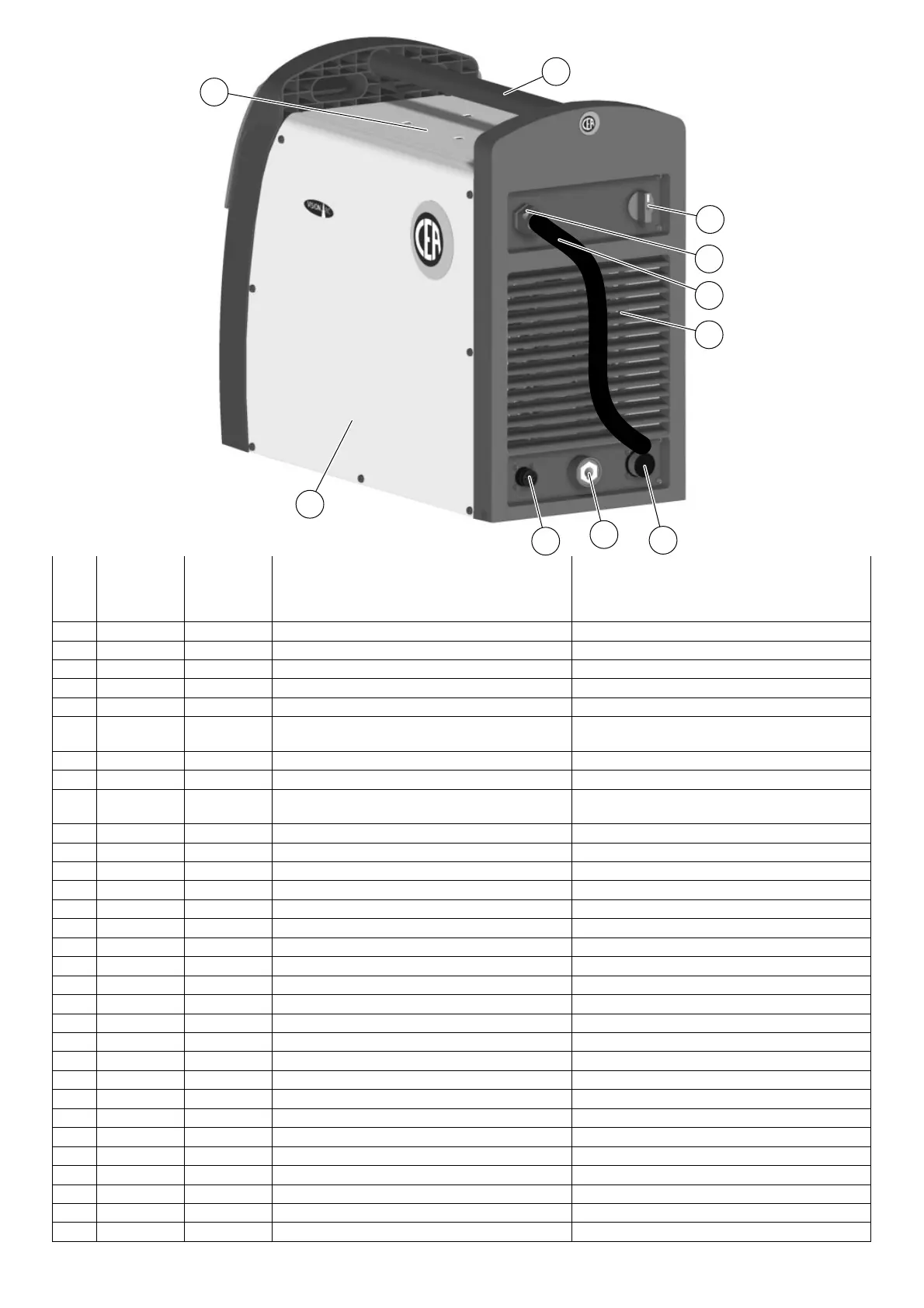

Descrizione Description
11 420577 420577 Coperchio superiore Top cover
12 438111 438111 Maniglia Handle
13 438720 438720 Manopola interruttore alimentazione Mains switch knob
14 427883 427883 Pressacavo con ghiera Cable clamp with lock ring
15 235999 235943 Cavo alimentazione Mains cable
16 352459 352459
Pannello posteriore senza
adesivo logo CEA Ø30mm
Rear panel without CEA logo sticker Ø30mm
17 453145 453145 Connettore cavo interconnessione Interconnection cable connector
18 403617 403617 Attacco rapido Quick connection
19 419049 419049
Connettore alimentazione
impianto di raffreddamento
Cooling system power connector
20 420686 420686 Coperchio lato destro con adesivo logo CEA Right cover with CEA logo sticker
21 404931 404931 Basamento Base
22 286034 286042 IGBT primario Primary IGBT
23 455508 455508 Raddrizzatore primario Primary rectifier
24 240466 240468 Complessivo inverter primario Primary inverter assembly
25 377133 377133 Scheda condensatori Capacitors PCB
26 449578 449578 Pianale superiore Upper plate
27 427667 427667 Filtro EMC EMC Filter
28 435760 435760 Interruttore alimentazione Mains switch
29 486379 486379 Motore ventilatore Fan motor
30 377105 377105 Scheda di snubber secondaria Snubber secondary PCB
31 481954 481954 Trasformatore ad effetto di Hall Hall effect transformer
32 478786 478786 Termostato secondario Secondary thermostat
33 423236 423236 Diodo secondario Secondary diode
34 247494 247494 Induttore secondario Secondary inductor
35 418887 418887 Condensatore di protezione attacco rapido Quick connection protection capacitor
36 463215 463216 Staffa fissaggio trasformatore Transformer support
37 481421 481422 Trasformatore principale Main transformer
38 413499 413499 Cablaggio ausiliario Auxiliary wiring
39 377113 377113 Scheda power source Power source PCB
40 377149G 377149H Scheda interfaccia digitale Digital Interface PCB
41 454150 454150 Encoder Encoder
