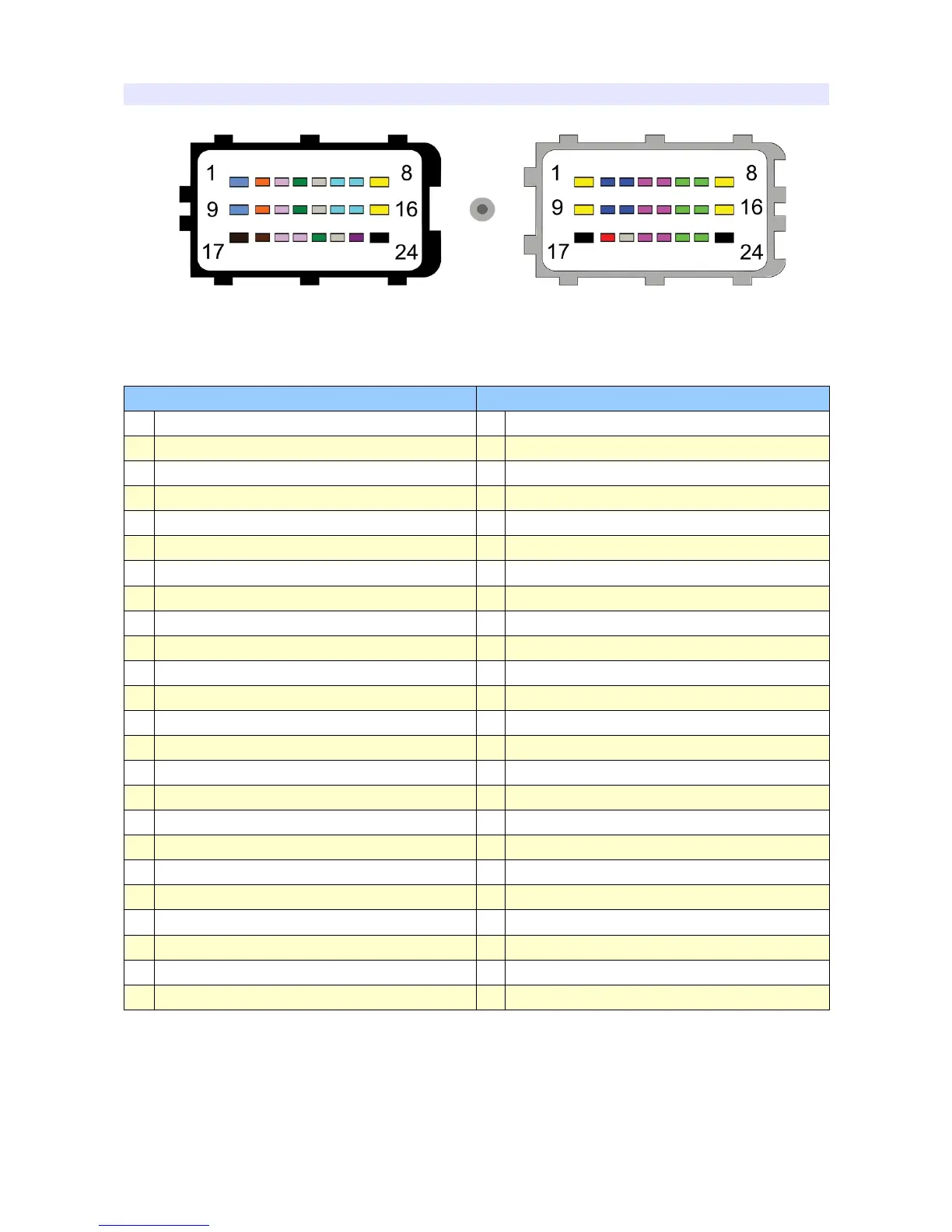

CONNECTOR PINOUT DETAILS
Device View
BLACK GRAY
1 EGT In #1 1 Ignition coil #6
2 Knock Sensor In #1 2 Stepper motor #1 winding A
3 Analog In #2 3 Stepper motor #2 winding A
4 CLT In 4 AUX 6
5 WBO Vs 5 AUX 3
6 Camsync In #2 6 Injector #4
7 Primary trigger In 7 Injector #1
8 Ignition coil #5 8 Ignition coil #1
9 EGT In #2 9 Ignition coil #3
10 Knock Sensor In #2 10 Stepper motor #1 winding B
11 Analog In #3 11 Stepper motor #2 winding B
12 TPS In 12 AUX 5
13 WBO Ip 13 AUX 2
14 VSS In 14 Injector #5
15 Camsync #1 15 Injector #2
16 Ignition coil #4 16 Ignition coil #2
17 ECU Ground 17 Power Ground
18 Sensor Ground 18 Power +12V
19 Analog In #4 19 WBO Heater
20 Analog In #1 20 AUX 4 / Tacho
21 IAT In 21 AUX 1
22 WBO Vs/Ip 22 Injector #6
23 +5V supply 23 Injector #3
24 Power Ground 24 Power Ground
