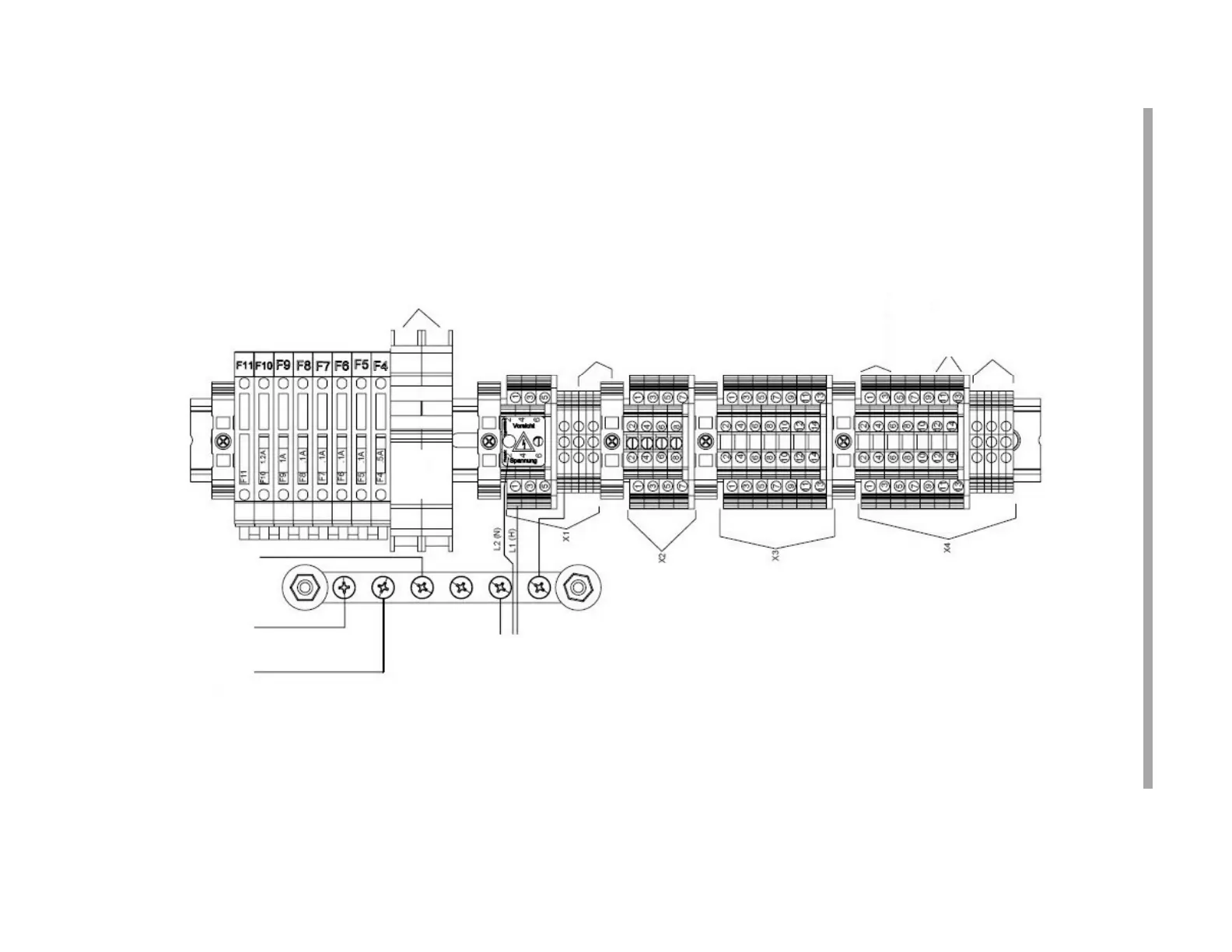

Figure 3ā6 Field interface terminal block for connection of input power and input/output signals
SPARE
TO TEMP LIMIT SWHEATER
TO ABB PWR SUPPLY (G3)
TO CIRCUIT BREAKER TERMINALS 1,2
TO ABB PWR SUPPLY (G3)
TO K4-14
TO K3-14
TO K2-14
TO K1-14
TO AC FILTER
HI ALARM CH2 TO CUSTOMER TERMINAL1,2
HEATER NEUTRAL TERMINAL 4
AC, FILTER TERMINAL 6
GROUND TERMINALS
CIRCUIT
BREAKER
5 AMP
SCRUBBER TERMINAL 1,2 (SV1,SV2)
N.O CONNECTION (N/C)
VAL 1 TERMINAL 5,6
VAL 2 TERMINAL 7,8
FLOW SWITCH FROM CUSTOMER TERMINAL11,12
GEN LARM TO CUSTOMER TERMINAL 3,4
VAL 1 ACTIVE TO CUSTOMER TERMINAL 7,8
VAL 2 ACTIVE TO CUSTOMER TERMINAL 9,10
VAL FAIL TO CUSTOMER TERMINAL 5,6
VAL REQFROM CUSTOMER TERMINAL 13,14
4-20 mA AND SERIAL CABLE
GROUND TERMINALS
RS 485 OUTPUT
TERMINALS 1,2,3,4
CH-A 4-20 MA OUTPUT TERMINAL 5,6
CH-B 4-20 MA OUTPUT TERMINAL 7,8
4-20 MA INPUT TERMINAL 9,10
ETHERNET OUTPUT TERMINAL 11,12,13,14
PE
INCOMING
POWER
FROM
ENCLOSURE
DOOR GROUND
STUD
FROM
ENCLOSURE
GROUND STUD
FROM HEATER
GROUND STUD
