9 COMMISSIONING 269PLUS COMMISSIONING SUMMARY
9
SPARE INPUT ALARM
TC ALARM
UNDERVOLTAGE ALARM
OVERVOLTAGE ALARM
POWER FACTOR ALARM
KVAR ALARM
METER ALARM
SELF-TEST FAIL
PAGE 5: SYSTEM CONFIGURATION
NORMAL RUN DISPLAY SHOWS LINE
NORMAL RUN DISPLAY SHOWS PAGE
DEFEAT NO SENSOR ALARM?
ENABLE LOW TEMPERATURE ALARM
ENABLE STATOR RTD VOTING
DEFEAT RTD INPUT TO THERMAL MEM
RTD BIAS CURVE MINIMUM VALUE
3
°C
RTD BIAS CENTER T.C. VALUE
3
%
RTD BIAS CENTER TEMP. VALUE
3
°C
RTD BIAS CURVE MAXIMUM VALUE
3
°C
DEFEAT U/B INPUT TO THERMAL MEM
DEFAULT K VALUE
4
DEFEAT LEARNED COOL TIME
ENTER RUNNING COOL TIME min.
ENTER STOPPED COOL TIME min.
RTD 10 AMBIENT SENSOR?
ENABLE DIFFERENTIAL TRIP
DEFEAT SPEED SWITCH
SPEED SWITCH DELAY sec.
ANALOG OUTPUT PARAMETER
ANALOG OUTPUT TYPE

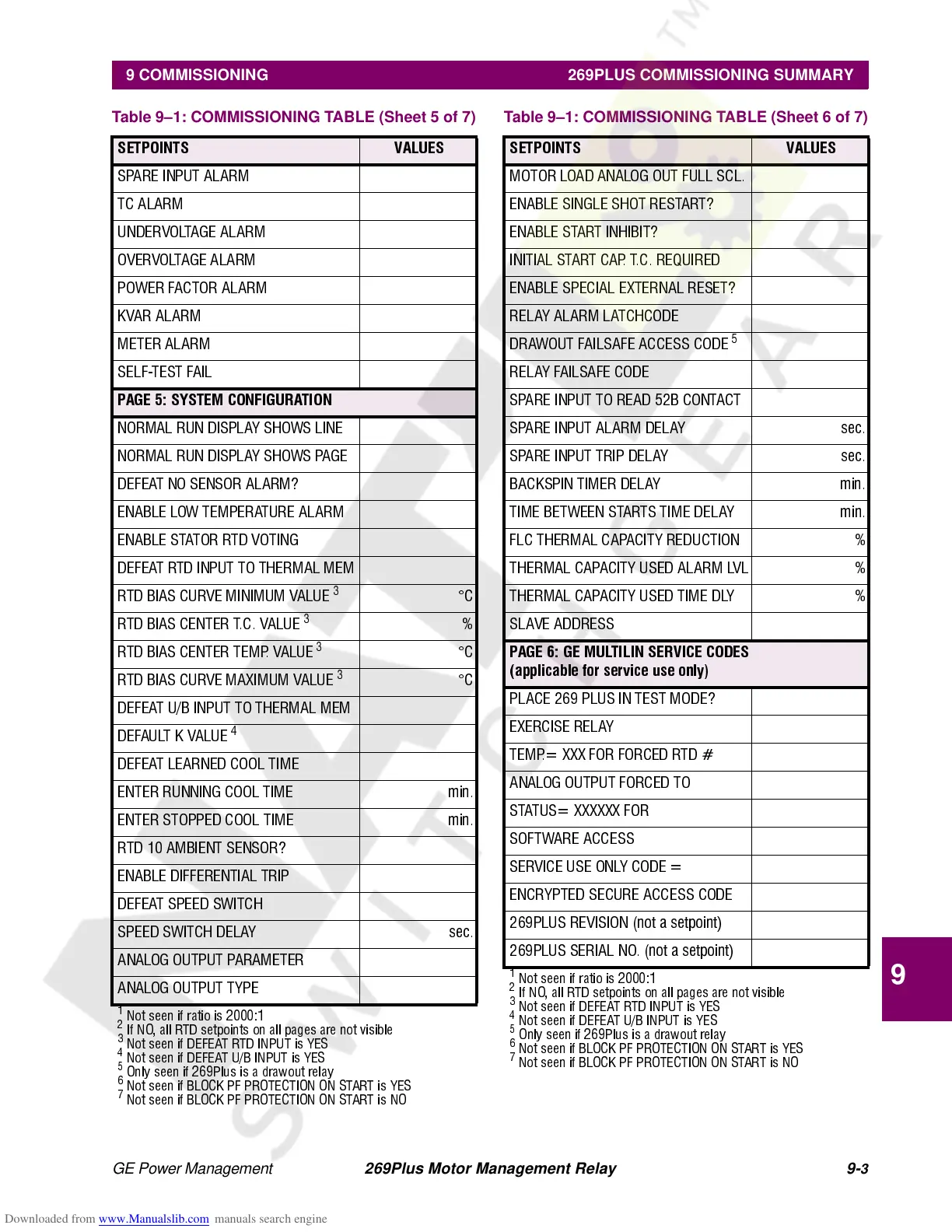

Table 9–1: COMMISSIONING TABLE (Sheet 5 of 7)
SETPOINTS VAL UES
1
Not seen if ratio is 2000:1
2
If NO, all RTD setpoints on all pages are not visible
3
Not seen if DEFEAT RTD IN PUT is YES
4
Not seen if DEFEAT U/B INPUT is YES
5
Only seen if 269Plus is a drawout relay
6
Not seen if BLOCK PF PROTECTION ON START is YES
7
Not seen if BLOCK PF PROTECTION ON START is NO
MOTOR LOAD ANALOG OUT FULL SCL.
ENABLE SINGLE SHOT RESTART?
ENABLE START INHIBIT?
INITIAL START CAP. T.C. REQUIRED
ENABLE SPECIAL EXTERNAL RESET?
RELAY ALARM LATCHCODE
DRAWOUT FAILSAFE ACCESS CODE
5
RELAY FAILSAFE CODE
SPARE INPUT TO READ 52B CONTACT
SPARE INPUT ALARM DELAY sec.
SPARE INPUT TRIP DELAY sec.
BACKSPIN TIMER DELAY mi n.
TIME BETWEEN STAR TS TIME DELAY min.
FLC THERMAL CAPACITY REDUCTION %
THERMAL CAPACITY USED ALARM LVL %
THERMAL CAPACITY USED TIME DLY %
SLAVE ADDRESS
P AGE 6: GE MULTILIN SERVICE CODES
(applicable for service use only)
PLACE 269 PLUS IN TEST MODE?
EXERCISE RELAY
TEMP.= XXX FOR FORCED RTD #
ANALOG OUTPUT FORCED TO
STATUS= XXXXXX FOR
SOFTWARE ACCESS
SERVICE USE ONLY CODE =
ENCRYPTED SECURE ACCESS CODE
269PLUS REVIS IO N (n ot a se tpoint)
269PLUS SERIAL NO. (not a setpoint)
Table 9–1: COMMISSIONING TABLE (Sheet 6 of 7)
SETPOINTS VAL UES
1
Not seen if ratio is 2000:1
2
If NO, all RTD setpoints on all pages are not visible
3
Not seen if DEFEAT R TD INPUT is YES
4
Not seen if DEFEAT U/B INPUT is YES
5
Only seen if 269Plus is a drawout relay
6
Not seen if BLOCK PF PROTECTION ON START is YES
7
Not seen if BLOCK PF PROTECTION ON START is NO
