ADV100 • Quick installation guide - Specifications and connection 107

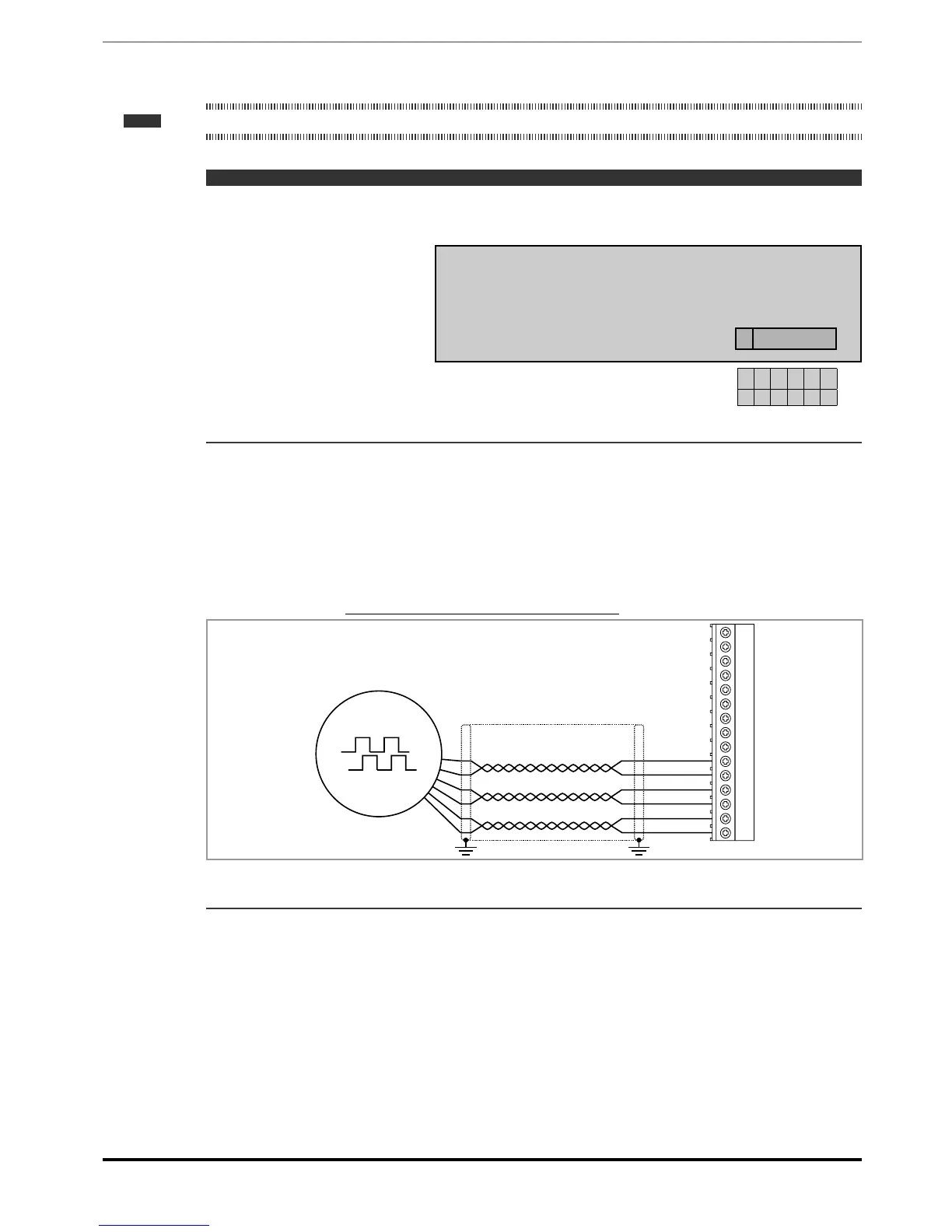

A.3.2 Encoder cards
Note ! The encoder power supply must be adequate considering the cable length and the absorption rates as shown in table (1) at the end of this chapter.
EXP-DE-I1-ADL (Standard)
Digital Incremental Encoder. This is the default card supplied with drives ADV120-...- to control asynchronous motors
in eld-oriented ux vector mode (FOC).
EXP-DE-I1-ADL
• X5
B
-
B
+
A
-
A
+
0VE
out
+VE
out
10 11 12 13 14 15
(TTL Line-driver)
Channels ������������������������������� A+ A-, B+ B-, differential line drivers, optoisolated.
Management of loss of encoder signals
Max frequency �������������������������� 200 kHz (check the number of encoder impulses according to the maximum speed)
Number of impulses ���������������������� min 128, max 16384 (default 1024)
Electrical interface ������������������������ TTL (ref. GND) Ulow ≤ 0.5 V Uhigh ≥ 2.5 V
Load capacity ��������������������������� 10 mA @ 5.5 V (Zin 365Ω)
Power supply ���������������������������� min +5.2 V, max +6.0 V (default + 5.2 V) − Imax 150 mA.
Programmable internal power supply (1)
Cable length ���������������������������� max 50m
INCREMENTAL DIGITAL ENCODER (DE) PUSH-PULL/LINE DRIVER
B-
B+
A-
A+
0VE out
+VE out
8
9
10
11
12
13
14
15
1
2
3
4
5
6
7
(*)
(*) Connection of shielding, see gure 7.2.4
(TTL/HTL push-pull)
Channels ������������������������������� A/B, complementary push-pull, optoisolated.
Loss of encoder cannot be managed with single-ended versions. In this case disable the
Speed Fbk Loss.
Max frequency �������������������������� 100 kHz (check the number of encoder impulses according to the maximum speed)
Number of impulses ���������������������� min 128, max 16384 (default 1024)
Electrical interface ������������������������ HTL Ulow ≤ 3.0 V Uhigh ≥ Venc - 3.0 V
Load capacity ��������������������������� 7 mA @ 22.0 V (Zin 2635Ω)
Power supply ���������������������������� min +6.0 V, max +20.0 V (default + 6.0 V) − Imax 150 mA.
Programmable internal power supply (1)
Cable length ���������������������������� max 50m
