3 AVISO IMPORTANTE
3.1 INFORMACIÓN
• LEA ATENTAMENTE EL MANUAL ANTES DE INSTALAR
EL SISTEMA DE BOMBA DE CALOR AIRE-AGUA. El
incumplimiento de las instrucciones de instalación, uso y
funcionamiento descritas en este documento puede provocar
fallos de funcionamiento potencialmente graves, o incluso la
destrucción del sistema de bomba de calor aire-agua.
• Compruebe, en los manuales de las unidades interior y
exterior, que dispone de toda la información necesaria
para la correcta instalación del sistema. En caso contrario,
contacte con su distribuidor.
• Hisense sigue una política de continua mejora del diseño
y rendimiento de los productos. Por lo tanto, se reserva el
derecho a modicar las especicaciones sin previo aviso.
• Hisense no puede prever todas las circunstancias que
pudieran conllevar un peligro potencial.
• Esta bomba de calor aire-agua ha sido diseñado para
suministrar agua caliente únicamente a seres humanos. No
la utilice para otras funciones distintas a las indicadas en el
controlador principal.
• Está prohibida la reproducción de cualquier fragmento de
este manual sin previa autorización escrita.
• Póngase en contacto con su proveedor si tiene cualquier duda.
• Compruebe y asegúrese de que las explicaciones de los
apartados de este manual se corresponden con su modelo
de bomba de calor aire-agua.
• Consulte la codicación de los modelos para conrmar las
características principales de su sistema.
• Para identicar los niveles de gravedad del peligro se
utilizan palabras de señalización (NOTA, PELIGRO y
PRECAUCIÓN). Las deniciones utilizadas para identicar
los niveles de peligro se indican en las páginas iniciales de
este documento.
• Los modos de funcionamiento de estas unidades se
controlan a través de un mando a distancia principal.
• Este manual debe considerarse como un elemento jo de
la bomba de calor aire-agua. Proporciona una descripción e
información común de esta unidad interior con bomba de calor.
• Mantenga la temperatura del agua del sistema por encima
de la temperatura de congelación.
3.2 REQUISITOS DE SUPERFICIE
MÍNIMA

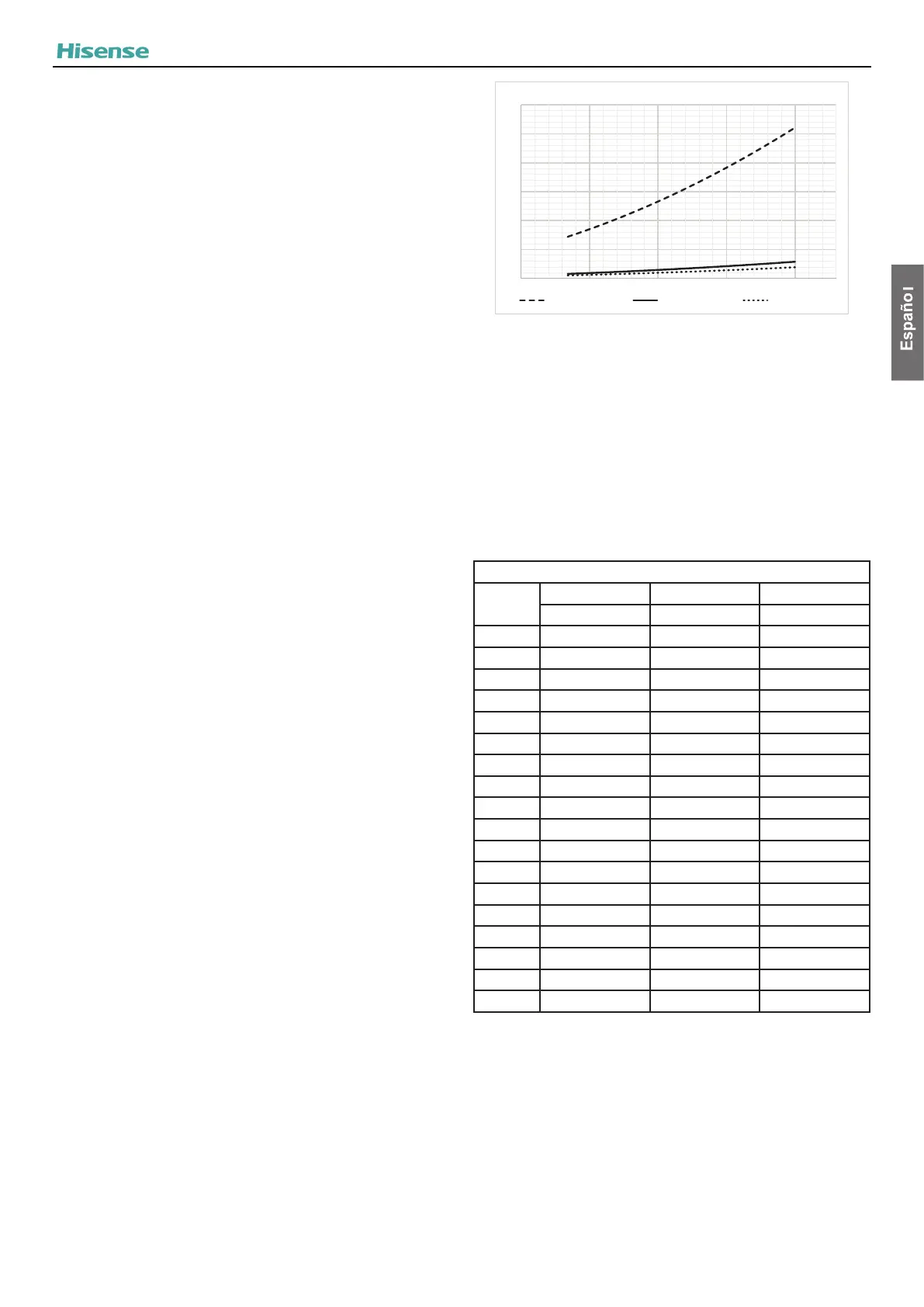

• El siguiente gráco y tabla muestran la supercie mínima
(A
min
) necesaria para la instalación de una unidad interior de
un sistema refrigerante con una determinada carga (m
c
) de
R32 (refrigerante A2L), y suponiendo una altura total de la
sala no inferior a 2,2 m. (De acuerdo con
IEC 60335-2-40:2018 y EN 378-1:2016).
• Para un valor de m
c
inferior a 1,84 kg, las normas
IEC 60335-2-40:2018 y EN 378-1:2016 no establecen
ninguna restricción de supercie mínima. En ese caso,
revise la normativa local y asegúrese de que no aplican
otras restricciones.
0
20
40
60
80
100
120
1.52 32.5
3.5
m
c
(kg)
A
min
(m
2
)
A
min
= (m
c
/(2.5*LFL^
(5/4)
* h
0
)
^2
Montaje en techo
Montaje en suelo
Montaje en pared
Restricciones de instalación para unidades interiores que utilizan
refrigerante R32
A
min
= (m
c
/(2,5*LFL^
(5/4)
* h
0
)^
2
(EQU.1)
• A
min
: Supercie de instalación mínima de una unidad interior
para una determinada carga de refrigerante m
c
(kg) y
considerando una altura de instalación h
0
(m
2
).
• h
0
: altura de instalación del lado inferior de la unidad interior
+ distancia desde el lado inferior de la unidad interior hasta
la parte más baja en la que puede producirse una fuga de
refrigerante.
• m
c
: carga total de refrigerante del sistema que podría
liberarse en caso de fuga no detectada.
• LFL: Límite inferior de inamabilidad del gas R32, 0,307 kg/m
3
según se establece en las normas EN 378-1:2016 e ISO 817.
Supercie mínima para equipos instalados en el interior
m
c
(kg)
A
min
(m
2
) A
min
(m
2
) A
min
(m
2
)
Montaje en suelo Montaje en pared Montaje en techo
1,84 28,81 3,20 2,14
1,9 30,72 3,41 2,29
2,0 34,04 3,78 2,53
2,1 37,53 4,17 2,79
2,2 41,19 4,58 3,06
2,3 45,02 5,00 3,35
2,4 49,02 5,45 3,65
2,5 53,19 5,91 3,96
2,6 57,53 6,39 4,28
2,7 62,04 6,89 4,61
2,8 66,72 7,41 4,96
2,9 71,58 7,95 5,32
3,0 76,6 8,51 5,70
3,1 81,79 9,09 6,08
3,2 87,15 9,68 6,48
3,3 92,68 10,30 6,89
3,4 98,39 10,93 7,32
3,5 104,26 11,58 7,75
• El valor A
min
de la tabla anterior se calcula según la fórmula
(EQU.1) en las siguientes condiciones:
• Montaje en suelo: h
0
= 0,6 m
• Montaje en pared: h
0
= 1,8 m
• Montaje en techo: h
0
= 2,2 m
• Por seguridad, el valor A
min
se debe calcular de acuerdo con
la instalación real realizada por profesionales.
AVISO IMPORTANTE
3
